نصب و راه اندازی مشعل های گازی و گازوئیلی

برای راه اندازی مشعل گازی و گازوئیلی، نکات امنیتی و حفاظتی وجود دارد که به تفصیل آنها را توضیح داده ایم، تا شما با خیالی آسوده پس از خرید مشعل اقدام به راه اندازی و تنظیم مشعل نمایید.

موارد ذکر شده قبل از راه اندازی مشعل گازی و گازوییلی باید انجام شود.

  1. از متناسب بودن ظرفیت مشعل با ظرفیت دیگ آبگرم یا بخار مطمئن شوید.(زیاد بودن ظرفیت سبب استحلاک دیگ و دود کردن و خام سوزی و مصرف بالای گاز و آسیب فیزیکی به دیگ میشود،کم بودن ظرفیت هم سبب استحلاک مشعل و کمبود ظرفیت خواهد شد)
  2. دقت کنید که سیستم حرارت مرکزی قبل از استارت مشعل از آب پر باشد.
  3. داخل دیگ بخار یا آبگرم و دود کش تمیز باشد.(چنانچه دیگ قبلا با مشعل گازوئیل سوزکار کرده است قبل از نصب مشعل گاز سوز داخل دیگ و دودکش تمیز گردد و در صورت لزوم دیگ و مسیر دودکش را شستشو دهید)
  4. اتصال مشعل به دیگ آبگرم یا بخار حتما بوسیله فلانچ و واشر نسوز انجام شود.
  5. دقت شود مشعل کاملا افقی و تراز نصب شود.
  6. قبل از راه اندازی مشعل، موتور خانه و محل نصب را کاملا تمیز نمایید  بطوریکه اجسام سبک و گرد و خاک هنگام کار مشعل به داخل آن وارد نشود و مسیر هوا را مسدود نسازند.
  7. در صورت وجود دمپر بر روی دودکش دیگ آن را باز نمایید.
  8. دودکش دیگ باید مجهز به کلاهک H بوده و حداقل ۵/۱ متر بالا تر از سطح پشت بام ساختمان باشد.
  9. نصب بادگیر در انتهای دودکش ضروری است.
  10. برای هر مشعل دودکش جداگانه در نظر بگیرید.
  11. همیشه هوای تازه و کافی برای احتراق مناسب مشعل در موتور خانه وجود داشته باشدو فضای وموتور خانه به نحو مناسب تهویه شود.
  12. تبدیل سیستم موتورخانه از تابستانی به زمستانی و بالعکس انجام شده باشد.
  13. ترموستات یا آکوستات دیگ روی درجه مناسب قرار گرفته باشد.
  14. چنانچه در سیستم از ترموستات اتاقی استفاده می شود روی درجه مناسب قرار گرفته باشد.
  15. حتما در لوله کشی گاز  مشعل از شیر قطع و وصل و فیلتر گاز متناسب با قطر لوله گاز استفاده شود وفشار گاز ورودی به موتور خانه مناسب و کافی باشد.
  16. حتما در لوله کشی گازوئیل مشعل قطر لوله گازوئیل مورد استفاده بین منبع گازوئیل و مشعل باید متناسب با شرایط قرار گیری منبع ،‌مشعل و ظرفیت حرارتی مشعل تعیین گردد.
  17. به منظور حفاظت از پمپ گازوئیل از ذرات معلق موجود در سوخت گازوئیل ،‌استفاده از فیلتر گازوئیل خطی (متناسب با قطر لوله مورد استفاده)ضروری می باشد.هنگام نصب به جهت درست قرار گرفتن فیلتر توجه شود.
  18. چنانچه خط لوله گازوئیل یا منبع گازوئیل در سطحی پایین از مشعل قرار گرفته باشد ،‌باید از یک شیر یک طرفه یا سوپاپ گازوئیل در داخل منبع گازوئیل استفاده شود.
  19. از عدم نشت لوله های گازوئیل شیلنگ گازوئیل واتصالات بکار رفته مطمئن شوید.
  20. مطمئن شوید که چشم الکتریکی (فتوسل)بطور صحیح قرار گرفته است و شیشه ای که باید شعله را ببینید مستقیما روبروی شعله قرار دارد.
  21. از نصب صحیح آکوستات دیگ آبگرم مطمئن شوید و دقت کنید که آکوستات بصورت سری و در مسیر فاز برق مشعل قرار بگیرد. در دیگ بخار بجای آکوستات مسغرق از پرشر سوییچ استفاده میشود که این فرمان توسط پرشر سوییچ بخار صادر میشود.
  22. در خارج ازموتور خانه یک کلید برق اضطراری نصب شود تا در هنگام بروز خطر مانند نشت گاز و یا بروز آتش سوزی بتوان برق موتور خانه را از بیرون قطع کرد.
  23. از صحیح بودن اتصال فاز و نول و از برقراری اتصال به زمین(ارت)مطمئن شوید.
  24. از صحت کارکرد فیوز مدار برقی و ولتاژ تغذیه مطمئن شوید.
  25. برای اطمینان از عملکرد صحیح مشعل چندین مرتبه مشعل را روشن و خاموش کنید.

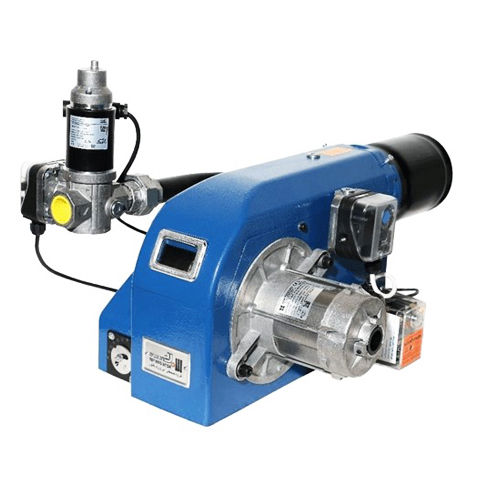

راه اندازی و تنظیم مشعل گازی

  1. از وجود گاز در لوله کشی مطمئن شویدو چنانچه احتمال وجود هوا را در لوله کشی می دهید لوله هارا هوا گیری کنید.دقت کنید که گاز در فضای موتور خانه پخش نشود.
  2. اتصال مربوط به خط گاز مشعل را با کف صابون نشت یابی کنید و از عدم نشتی در اتصالات اطمینان حاصل نمایید.
  3. مدار برق را بررسی نموده از وجود فاز ،‌نول و ارت در تابلوی مشعل مطمئن شوید.
  4. از نصب صحیح آکوستات دیگ و یا پرشرسوییچ بخار و تنطیم درجه آن مطمئن شوید.
  5. کنترل کننده فشار هوا و فشار گاز برای عملکرد صحیح مشعل و بالا بردن ایمنی مشعل نصب شده است . به هیچ عنوان آنها را از مدار خارج نکنید.
  6. شیر برقی در کارخانه تنظیم شده است و دست کاری آن به هر دلیلی ممنوع است و ممکن است باعث انفجار شود.
  7. راه اندازی سریع
  8. در حالتی که مسیر سوخت و برق مشعل نصب شده است جهت راه اندازی مشعل کافیست دکمه روی رله (ری ست )را فشار دهید تا مشعل راه اندازی گردد.
  9. جهت خاموش نمودن مشعل کافیست برق یا گاز مشعل قطع گردد.

راه اندازی و تنظیم مشعل گازی

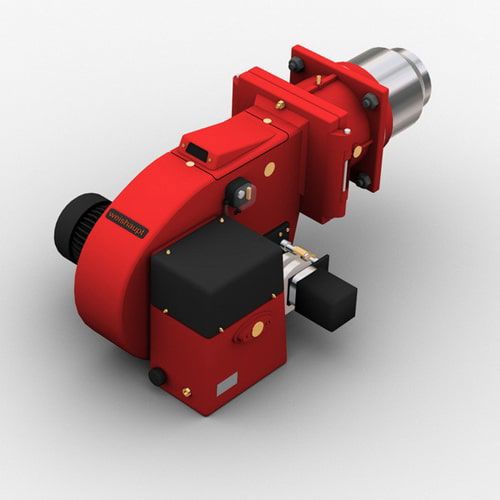

راه اندازی و تنطیم مشعل های گازوئیلی

  1. فاز ورودی را پس از عبور از ترموستات دیگ و یا پرشر سوییچ بخار به سیم مشکی مشعل و نول را به سیم آبی مشعل وصل کنید.
  2. سیم ارت (زرد-سبز)را نیز به سیستم ارت مشعل وصل نمایید.(وصل کردن سیم ارت به لوله کشی و شوفاژ باعث آسیب دیدن لوله ها ، رادیاتورها و ... میگردد)
  3. ترموستات و یا پرشر یخار را روی درجه مناسب قرار دهید.
  4. شیر دستی گازوئیل را باز کنید لوله مکش گازوئیل باید پیش از راه اندازی مشعل از گازوئیل پرشده باشد.
  5. کلید اصلی برق را در حالت روشن قرار دهید.
  6. در صورتی که مشعل راه اندازی نشد دکمه روی واحد کنترل را (در صورن روشن شدن)۳ تا ۴ مرتبه فشار دهید تا مشعل راه اندازی شود.پس از شروع به کار موتور پمپ گازوئیل و ترانس جرقه پمپ گاروئیل را هواگیری نمایید.
  7. بعد از هواگیری کلید اصلی برق را مجددا در حالت روشن قرار دهید .در این حالت ابتدا موتور پمپ گازوئیل و ترانس جرقه شروع بکار می نماید و بعد از چند ثانیه شیر برقی باز شده و شعله تشکیل می شود.
  8. چند ثانیه بعد از تشکیل شعله ترانس جرقه از مدار خارج می شود .بعد از تشکیل شعله با افزایش و کاهش فشار گازوئیل توسط پیچ تنظیم فشارگازوئیل ،‌طول شعله را تنظیم کنید.
  9. در موقع تنظیم پمپ گازوئیل دریچه هوا و نازل توجه داشته باشید که طول شعله از دو سوم محفظه احتراق (دیگ)تجاوز نکند و تحت هیچ شرایطی به صفحه انتهایی محفظه احتراق بر خورد ننماید .در غیر این صورت احتمال صدمه دیدن صفحه انتهایی محفظه احتراق بسیار زیاد می باشد .
  10. در صورت عدم تشکیل شعله برق اصلی را قطع نموده ، شیر کنترل گازوئیل را ببندید و اقدام به بررسی علت نمایید.
  11. جهت اطمینان از کارکرد صحیح مشعل ، سیکل کاری مشعل را کنترل کنید .(هر سیکل کاری مشعل شامل:استارت موتور و جرقه، زمان تهویه ، تشکیل شعله، پایداری شعله و ادامه کارکرد مشعل و بالاخره خاموش شدن مشعل در نتیجه عملکرد ترموستات می باشد.)
