شیرهای یک طرفه که با نام شیرهای چک وَلو (Check Valve) نیز شناخته میشوند، از تجهیزات ضروری در سیستمهای لوله کشی و صنعتی محسوب میشوند. این شیرها به صورت خودکار و بدون نیاز به نیروی خارجی، تنها اجازه جریان در یک جهت را داده و از بازگشت سیال در جهت معکوس جلوگیری میکنند. شیرهای یک طرفه نقش حیاتی در محافظت از پمپها، کمپرسورها و سایر تجهیزات حساس در برابر آسیبهای ناشی از جریان معکوس ایفا مینمایند. کاربرد گسترده این شیرها در صنایعی مانند نفت و گاز، آب و فاضلاب، نیروگاهها و سیستم های تهویه مطبوع، اهمیت شناخت دقیق ویژگیها و عملکرد آنها را دوچندان میکند. در این محتوا از بامین تهویه به بررسی جامع انواع، مکانیسم عملکرد، کاربردها و ملاحظات فنی شیرهای یک طرفه پرداخته میشود.
اصول عملکرد شیرهای یک طرفه
شیرهای یک طرفه بر اساس مکانیسم سادهای عمل میکنند که مبتنی بر اختلاف فشار در دو طرف شیر است. هنگامی که فشار در سمت ورودی (Upstream) از فشار در سمت خروجی (Downstream) بیشتر شود، شیر به صورت خودکار باز شده و اجازه عبور جریان را میدهد. با کاهش فشار ورودی یا افزایش فشار خروجی، شیر به سرعت بسته میشود و از بازگشت سیال جلوگیری میکند.
این عملکرد کاملاً خودکار بوده و نیازی به عملگر خارجی ندارد. بسته شدن شیر ممکن است با استفاده از نیروی گرانش، فنر یا فشار برگشتی سیال انجام شود. طراحی شیر باید به گونه ای باشد که در حالت باز، کمترین مقاومت را در برابر جریان ایجاد کند و در حالت بسته، آب بندی کامل انجام دهد. سرعت پاسخگویی شیر در بسته شدن از پارامترهای مهم طراحی محسوب میشود، چرا که در صورت تأخیر در بسته شدن ممکن است جریان معکوس ایجاد شود.
انواع شیرهای یک طرفه

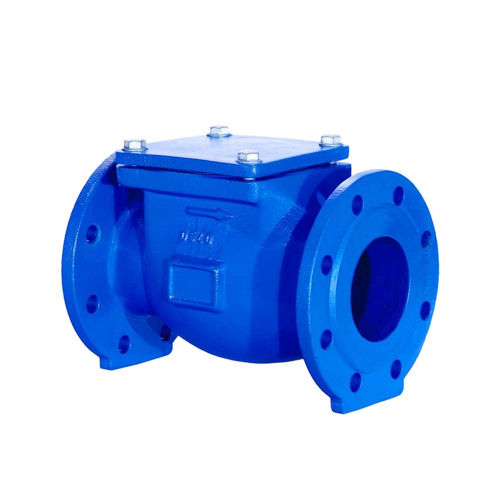

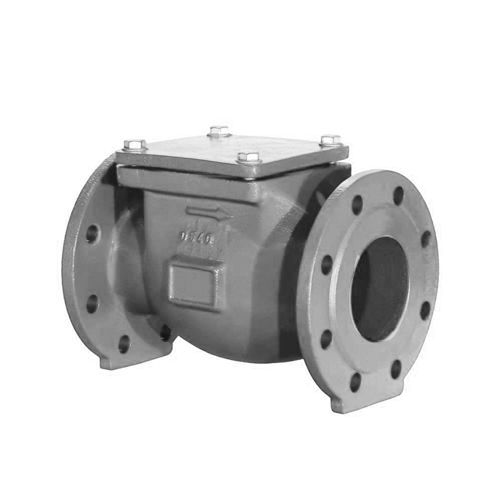

شیرهای یک طرفه در طرحهای مختلفی ساخته میشوند که هر کدام برای شرایط خاصی مناسب هستند. شیرهای یک طرفه سوینگ (Swing Check Valve) با صفحه متحرک لولایی، برای خطوط لوله افقی با جریانهای پرحجم کاربرد دارند. شیرهای یک طرفه فنری (Spring Loaded Check Valve) با مکانیسم فنری، امکان نصب در هر موقعیتی (حتی عمودی) را فراهم میکنند و برای سیستمهای با فشار پایین مناسبند. شیرهای یک طرفه توپی (Ball Check Valve) با طراحی ساده خود در سیالات حاوی ذرات جامد و محیطهای دوغابی استفاده میشوند. شیرهای یک طرفه دیسکی (Dual Plate Check Valve) با دو صفحه نیمدایره ای، فضای کمتری اشغال میکنند و برای سایزهای بزرگ مناسب هستند. شیرهای یک طرفه لیفت (Lift Check Valve) نیز برای سیستمهای با فشار بالا و جریان عمودی طراحی شده اند. انتخاب هر یک از این انواع به عواملی مانند جهت جریان، فشار کاری، نوع سیال و فضای نصب بستگی دارد.
کاربردهای صنعتی شیرهای یک طرفه
شیرهای یک طرفه در صنایع مختلف کاربردهای متنوع و حیاتی دارند. در سیستمهای آبرسانی، از این شیرها برای جلوگیری از برگشت آب و محافظت از پمپها استفاده میشود. صنایع نفت و گاز از شیرهای یک طرفه در خطوط انتقال و واحدهای فرآوری برای جلوگیری از مخلوط شدن محصولات مختلف بهره میبرند. نیروگاههای حرارتی در سیستم های بخار و آب خنک کننده از این شیرها استفاده میکنند. در سیستمهای تهویه مطبوع، شیرهای یک طرفه از برگشت آب سرد یا گرم به مسیرهای نامطلوب جلوگیری مینمایند. صنایع شیمیایی و پتروشیمی به دلیل ماهیت خطرناک مواد، از شیرهای یک طرفه با مواد مقاوم به خوردگی استفاده میکنند. سیستمهای اطفاء حریق نیز برای اطمینان از جهت جریان صحیح آب به این شیرها مجهز هستند. هر یک از این کاربردها نیازمند انتخاب نوع خاصی از شیر با توجه به شرایط عملیاتی است.
مزایای استفاده از شیرهای یک طرفه
استفاده از شیرهای یک طرفه مزایای متعددی برای سیستمهای صنعتی و تأسیساتی به همراه دارد. اصلیترین مزیت این شیرها، محافظت خودکار از تجهیزات در برابر جریان معکوس بدون نیاز به اپراتور یا سیستم کنترلی است. طراحی ساده و قابلیت اطمینان بالا از دیگر ویژگیهای مثبت این شیرها محسوب میشود. عملکرد کاملاً خودکار آنها نیاز به نیروی خارجی یا منبع انرژی را مرتفع ساخته است. افت فشار کم در حالت باز در برخی طراحیها مانند نوع سوینگ، باعث صرفه جویی در انرژی میشود. دوام و عمر طولانی در صورت انتخاب مواد مناسب و نگهداری صحیح از مزایای دیگر این تجهیزات است. تنوع در اندازه ها و فشارهای کاری نیز امکان استفاده از این شیرها در کاربردهای مختلف را فراهم ساخته است. برخی انواع پیشرفته این شیرها قابلیت نصب در هر موقعیت فضایی را دارا میباشند.
معایب و محدودیتهای شیرهای یک طرفه
با وجود مزایای متعدد، شیرهای یک طرفه محدودیت هایی نیز دارند. شیرهای سوینگ به فضای بیشتری برای نصب نیاز دارند و معمولاً فقط در موقعیت افقی کارایی بهینه دارند. شیرهای فنری ممکن است باعث ایجاد افت فشار بیشتر در سیستم شوند. در سیستمهای با پالس های جریان، ممکن است شیرهای یک طرفه دچار ضربه قوچ (Water Hammer) شوند که به سیستم آسیب میزند. برخی انواع شیرهای یک طرفه در سیالات بسیار چسبناک یا حاوی ذرات جامد ممکن است به درستی عمل نکنند. هزینه اولیه برای شیرهای با سایز بزرگ و فشار کاری بالا میتواند قابل توجه باشد. در برخی کاربردهای خاص با شرایط کاری بسیار سخت (مانند دما و فشارهای بسیار بالا)، یافتن شیرهای مناسب با عمر کاری طولانی چالش برانگیز است. همچنین، برخی انواع شیرها برای تعمیر و نگهداری نیاز به خارج کردن کامل از خط دارند که میتواند باعث توقف فرآیند شود.
نکات مهم در انتخاب شیرهای یک طرفه
انتخاب صحیح شیر یک طرفه نیازمند توجه به فاکتورهای متعددی است. جهت جریان و موقعیت نصب (افقی، عمودی یا زاویه دار) از اولین ملاحظات در انتخاب نوع شیر است. فشار کاری سیستم باید با درجه بندی فشار شیر مطابقت داشته باشد. دمای سیال و محیط نیز تأثیر مستقیمی بر انتخاب مواد بدنه و آب بندها دارد. نوع سیال (آب، گاز، نفت، مواد شیمیایی) و ویژگی های آن مانند ویسکوزیته، خورندگی و وجود ذرات جامد در انتخاب نوع شیر مؤثر است. سرعت جریان و فرکانس تغییرات جهت جریان نیز از عوامل تعیین کننده هستند. فضای موجود برای نصب و دسترسی برای تعمیر و نگهداری نیز باید در نظر گرفته شود. در برخی کاربردهای خاص، نیاز به استانداردهای ویژه مانند API 6D یا ASME B16.34 وجود دارد که باید مورد توجه قرار گیرد. برای سیستم های حساس، ممکن است نیاز به شیرهای با سرعت بسته شدن کنترل شده باشد تا از ضربه قوچ جلوگیری شود.
نگهداری و عیب یابی شیرهای یک طرفه
نگهداری صحیح شیرهای یک طرفه برای حفظ عملکرد بهینه آنها ضروری است. بازرسی های دورهای باید شامل بررسی وضعیت آب بندی، عملکرد روان مکانیسم و عدم وجود نشتی باشد. در شیرهای با کاربرد مداوم، بررسی سایش صفحات آب بند و اجزای متحرک در فواصل زمانی مشخص توصیه میشود. در محیطهای با سیالات حاوی ذرات، تمیزکاری دوره ای میتواند از مشکلات آب بندی جلوگیری کند. برای شیرهای فنری، بررسی وضعیت فنر و میزان کشش آن بخشی از برنامه نگهداری است.
در صورت مشاهده نشتی، کاهش عملکرد یا ایجاد صداهای غیرعادی، باید اقدامات تعمیراتی مناسب صورت گیرد. در بسیاری از موارد، تعویض آب بندها و اورینگ ها میتواند عمر شیر را به میزان قابل توجهی افزایش دهد. مستندسازی تمام فعالیتهای نگهداری و تعمیرات برای پیگیری تاریخچه تجهیز بسیار ارزشمند است. توجه به این نکته ضروری است که برخی شیرهای یک طرفه پس از مدتی کارکرد ممکن است نیاز به تنظیم مجدد داشته باشند.
تکنولوژی های جدید در شیرهای یک طرفه
صنعت شیرهای یک طرفه شاهد پیشرفتهای قابل توجهی در سالهای اخیر بوده است. توسعه مواد جدید برای آب بندها مانند کامپوزیتهای پیشرفته و پلیمرهای مقاوم، عمر مفید شیرها را افزایش داده است. طراحیهای کم صدا و ضد ضربه قوچ برای سیستمهای حساس از دیگر نوآوری های این حوزه محسوب میشود. سیستمهای مانیتورینگ آنلاین که وضعیت شیر (باز یا بسته) و یکپارچگی آببندی را گزارش میدهند، در حال گسترش هستند.
برخی تولیدکنندگان از فناوریهای پیشرفته تولید مانند ریخته گری دقیق و ماشینکاری CNC برای بهبود کیفیت و دقت استفاده میکنند. شیرهای یک طرفه با قابلیت تنظیم سرعت بسته شدن برای جلوگیری از ضربه قوچ نیز توسعه یافته اند. استفاده از پوششهای داخلی ویژه برای کاهش اصطکاک و افزایش مقاومت در برابر خوردگی از دیگر پیشرفت هاست. این نوآوری ها به شیرهای یک طرفه امکان میدهند تا با نیازهای صنایع مدرن همگام شوند و عملکرد مطمئن تری ارائه دهند.
نتیجه گیری
شیرهای یک طرفه به عنوان یکی از اجزای اساسی سیستم های لوله کشی و صنعتی، نقش حیاتی در ایمنی و قابلیت اطمینان فرآیندها ایفا میکنند. این شیرها با جلوگیری از جریان معکوس، از تجهیزات حساس محافظت کرده و از اختلال در فرآیندها جلوگیری مینمایند. انتخاب نوع مناسب شیر با توجه به شرایط کاری، نصب صحیح و برنامه ریزی برای نگهداری دورهای، عملکرد بهینه سیستم را تضمین میکند. با پیشرفت تکنولوژی، شیرهای یک طرفه هوشمندتر، بادوامتر و با عملکرد بهتر در حال توسعه هستند که پاسخگوی نیازهای صنایع مدرن میباشند.
مهندسان و طراحان سیستم ها باید با ویژگیها و قابلیت های انواع مختلف این شیرها آشنا باشند تا بتوانند بهترین انتخاب را برای هر کاربرد خاص انجام دهند. آینده این صنعت با توسعه مواد جدید، سیستمهای مانیتورینگ پیشرفته و طراحی های بهینه تر شکل خواهد گرفت که همگی به افزایش کارایی و کاهش هزینه های عملیاتی منجر خواهند شد.
