انواع نازل فیلتر شنی، نازل سختی گیر، نازل برج خنک کننده و نازل آبنما


برای مشاهده محصولات انواع نازل فیلتر شنی، نازل سختی گیر، نازل برج خنک کننده و نازل آبنما هر برند بر روی برند مورد نظر کلیک نمایید:



به منظور تکمیل اطلاعات مشتریان عزیز، توضیحات جامع و تخصصی در ارتباط با انواع نازل با عناوین زیر به تفصیل بیان شده است.

  1. نازل چیست؟
  2. کاربرد نازل در صنعت
  3. نازل برج خنک کننده
  4. نازل فیلتر شنی
  5. نازل سختی گیر
  6. مشاوره و فروش نازل



نازل چیست؟


نازل قطعه یا وسیله ای است که وظیفه آن پراکندگی یا اسپری کردن مایع (آب) به صورت یکنواخت می باشد. همچنین از دیگر وظایف آن، توزیع مایع در یک منطقه مشخص و افزایش سطح پاشش مایع نیز می باشد.

نازل ها دارای الگوهای پاشش متفاوتی هستند.

الگوهای مختلف پاشش در نازل ها

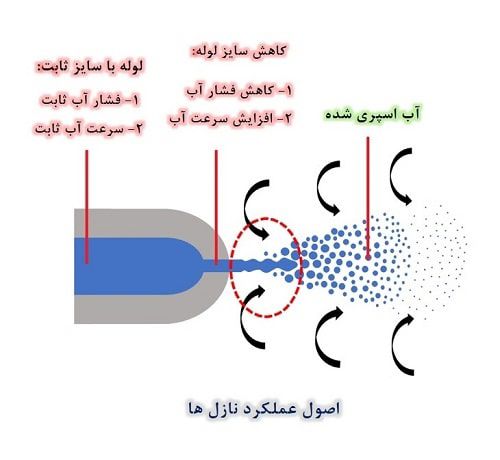

در علم مکانیک سیالات هرگاه مایعی در یک مجرا (لوله) با قطر ثابت در جریان باشد، دارای مشخصه هایی مانند فشار، سرعت و ... می باشد که به هنگام عبور ثابت هستند. حال اگر در قسمتی مقطع لوله را کاهش دهیم (همانند آنچه در نازل ها اتفاق می افتد) فشار کاهش و سرعت افزایش می‌یابد. این موضوع اساس عملکرد نازل ها می باشد.


اصول عملکرد نازل ها

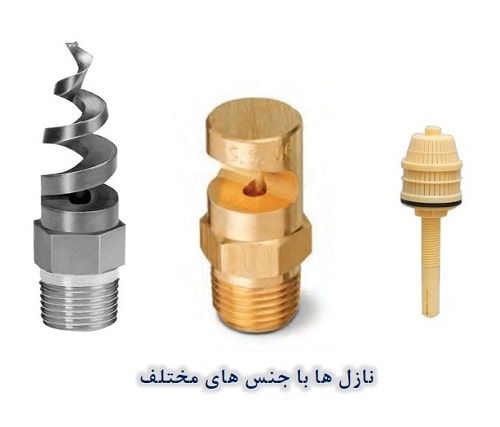

نازل ها با توجه به کاربرد، از مواد گوناگونی مانند: برنز، استیل، پلاستیک (پلی اتیلن) و ... ساخته می شوند.

جنس های مختلف نازل


کاربرد نازل در صنعت


نازل ها دارای کاربردهای بسیار گسترده‌ای در تجهیزات و صنایع می باشند که از مهمترین کاربردهای آن ها در صنعت تاسیسات می توان به موارد زیر اشاره نمود.

  1. نازل برج خنک کننده
  2. نازل فیلتر شنی
  3. نازل سختی گیر رزینی
  4. نازل های مربوط به آبیاری فضای سبز و ....



نازل برج خنک کننده

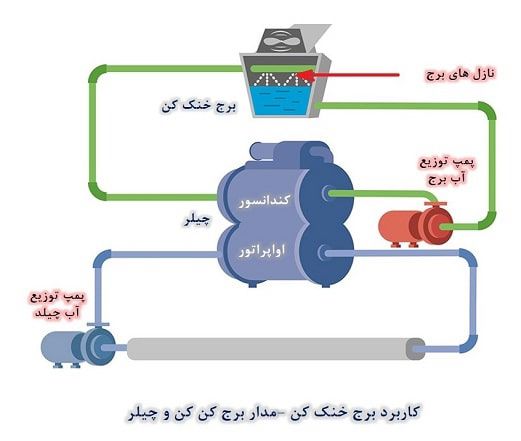

وظیفه برج خنک کن به طور خلاصه، دریافت آب گرم تولید شده در کندانسور چیلر، خنک سازی این آب و تحویل مجدد آب خنک شده به کندانسور چیلر می باشد.



مدار برج خنک کننده و چیلر

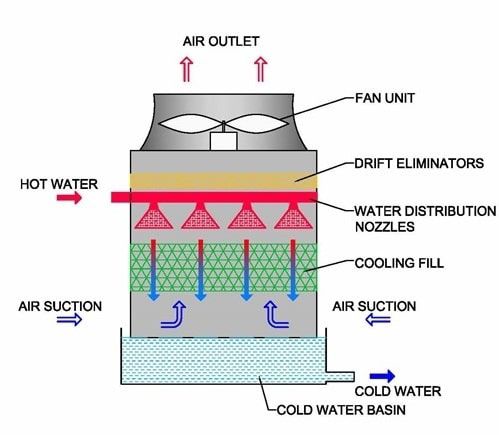

ساختمان کلی برج خنک کننده شامل اتصال آب ورودی بدنه، نازل ها، پکینگ‌ها (پر کننده ها)، تشتک، اتصال خروجی، فن و ... می‌باشد.



اجزای برج خنک کننده



آبگرم ورودی از طریق نازل ها به طور یکنواخت و اسپری شده، بر روی پکینگ ها پاشیده می شود. این عمل سبب افزایش سطح انتقال حرارت آب و هوا می شود. از طرف دیگر هوای محیط خارج از طریق فن دمنده یا مکنده (بسته به نوع برج خنک کن) در تماس با پکینگ‌های خیس شده قرار گرفته و سبب خنک شدن آب می شود. آب خنک شده در پکینگ ها به درون تشتک برج ریخته و از آنجا مجدداً به کندانسور چیلر بازگردانده می‌شود.

در این فرایند خنک سازی، نازل ها نقش بسیار مهم و موثری را برعهده دارند. نازل ها باید الگوی یکنواختی از پاشش آب بر روی پکینگ ها را ایجاد نموده و هیچ فضای خالی و خشکی بر روی پکینگ ها ایجاد نکنند. خشکی پکینگ به علت عدم کارکرد مناسب نازل، سبب عدم یکنواختی جریان آب می شود. (به طوری که قسمت خشک پکینگ به دلیل آشفتگی جریان آب و هوا ثابت نبوده و قسمت‌های مختلف پکینگ در بازه‌های زمانی مختلف، تر و خشک می گردد.) این پدیده علاوه بر کاهش راندمان عملکرد انتقال حرارت برج خنک کن، سبب رسوب گذاری آب بر روی پکینگ ها شده که با گذشت زمان ممکن است مسیر عبوری آب را کاملا مسدود نماید.

نتایج بررسی ها نشان داده که اگر نازل های برج خنک کننده به جای تولید قطرات بزرگ و سنگین، قطرات کوچکتر و سبکتری را بر روی پکینگ ها اسپری نمایند، راندمان انتقال حرارت برج خنک کننده افزایش خواهد یافت.

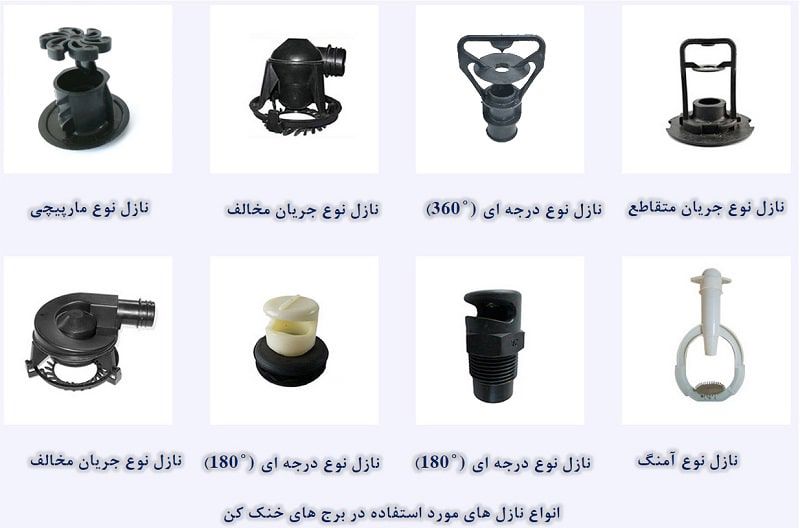

نوع نازل انتخابی در کولینگ تاور به نوع و هندسه برج خنک کننده بستگی دارد. نازل های مورد استفاده در برج های خنک کن عبارتند از:

  1. نازل های مارپیچی
  2. نازل های جریان متقاطع
  3. نازل های جریان مخالف
  4. نازل های درجه ای (180 و 360 درجه)
  5. نازل های نوع آمنگ و ...



انواع نازل برج خنک کننده



نازل فیلتر شنی

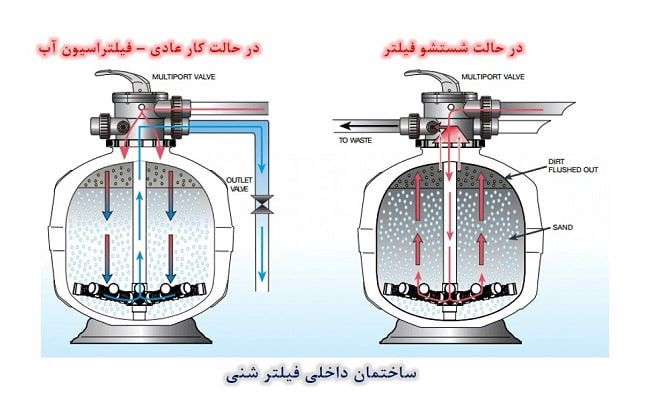

به منظور توزیع یکنواخت و آرام جریان آب بر روی بستر شنی این نوع فیلترها، از نازل استفاده می شود. این قابلیت نازل ها سبب می شود که قطرات آب ورودی به مخزن فیلتر، به طور مناسبی با دانه های شن برخورد کرده و عملیات فیلتراسیون به بهترین شکل صورت گیرد.



ساختمان داخلی فیلتر شنی

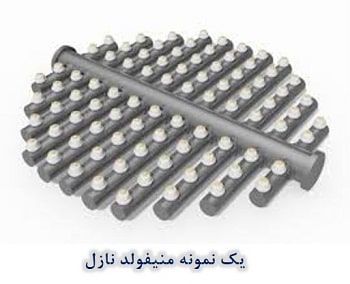

این نازل ها به صورت شبکه ای بر روی یک منیفولد قرار می‌گیرند. نوع، تعداد و آرایش نازل ها در طراحی و ساخت فیلترهای شنی باید به صورت ویژه مورد توجه قرار گیرد. زیرا این موضوع تاثیر به سزایی در راندمان فیلتراسیون آن ها دارد.



منیفولد نازل

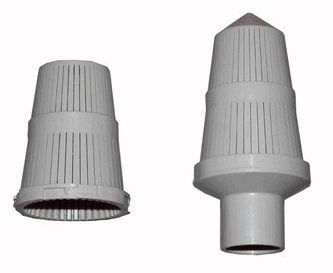

ساختمان نازل فیلتر شنی به گونه ای است که علاوه بر قسمت اسپری کننده نازل، یک صافی نیز برای آن پیش‌بینی شده است. وظیفه این صافی جلوگیری از ورود شن به بدنه نازل و مسدود شدن روزنه های خروجی آن شود.


صافی موجود در نازل فیلتر شنی

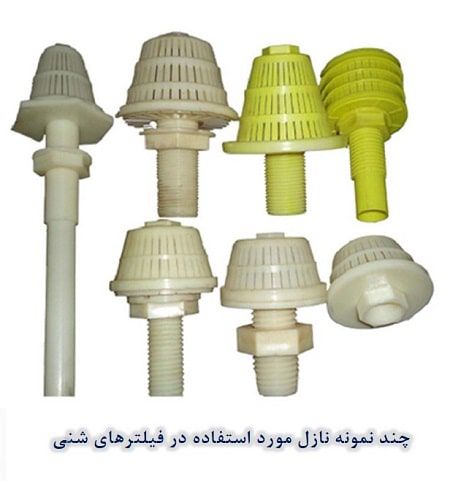

چند نمونه از نازل های این فیلترها در شکل زیر آورده شده است.



نازل فیلتر شنی



نازل سختی گیر


عامل ایجاد سختی آب، وجود یون های کلسیم و منیزیم در آن است. سختی بیش از حد آب می‌تواند به سلامت انسان و تجهیزاتی که با این نوع آب سروکار دارند آسیب برساند. بدین منظور از سختی گیر استفاده می‌شود. یکی از رایج‌ترین نوع سختی گیرها در صنعت تاسیسات، سختی‌گیر نوع رزینی است، که مکانیسم عملکرد آن بر اساس تبادل یونی می باشد.

این نوع سختی گیر توسط رزین و مخزن نمک، یون سدیم را با یون های کلسیم و منیزیم جایگزین کرده و سبب از بین بردن کامل و یا بخشی از سختی آب می شوند.

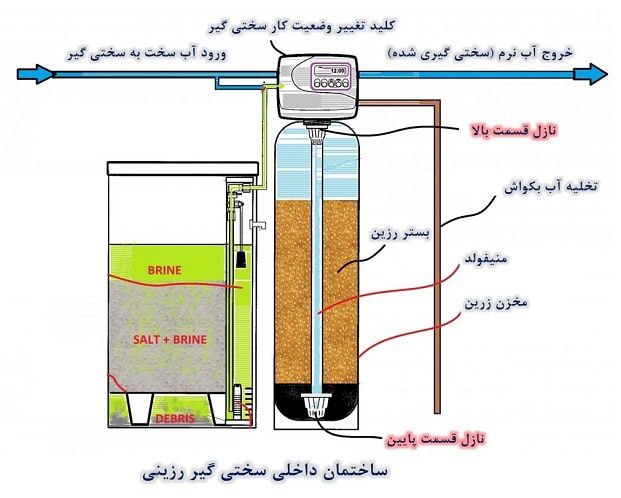

به منظور توزیع یکنواخت و آرام جریان آب بر روی بستر رزین این نوع سختی گیرها، از نازل استفاده می شود. این قابلیت نازل ها سبب می شود که قطرات آب ورودی به مخزن سختی گیر، به طور مناسبی با دانه های رزین برخورد کرده و عملیات سختی گیری به بهترین شکل صورت گیرد.



ساختمان داخلی سختی گیر رزینی

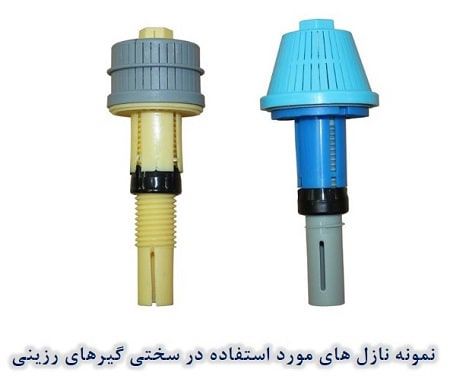

نوع نازل در طراحی و ساخت سختی گیرهای رزینی باید به صورت ویژه مورد توجه قرار گیرد. زیرا این موضوع تاثیر به سزایی در راندمان سختی گیری آن ها دارد. بسیاری از نازل های مورد استفاده در سختی گیرها شباهت زیادی به نازل های فیلتر شنی دارد.



نازل سختی گیر



مشاوره و فروش نازل


فروشگاه اینترنتی بامین تهویه تمامی اطلاعات فنی و تصاویر انواع نازل برج خنک کننده ، نازل فیلتر شنی، نازل سختی گیر و... را با پایین ترین قیمت جهت مقایسه و خرید آسان، خارج از محدوده زمانی ومکانی و به آسان ترین روش ممکن را در اختیار مشتریان محترم قرار داده است.

کارشناسان بامین تهویه آماده پاسخگویی به سوالات شما می باشند. جهت دریافت مشاوره رایگان می توانید با کارشناسان بامین تهویه تماس حاصل نمایید.



بامین تهویه تخصصی ترین وب سایت کشور در زمینه تأسیسات
