تهویه مطبوع

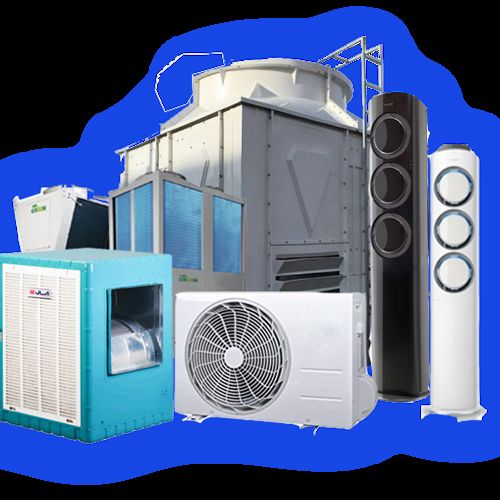

تجهیزات تهویه مطبوع به دو دسته تجهیزات تهویه مطبوع سنگین مرکزی و دستگاه‌های تهویه مطبوع کوچک مستقل تقسیم می‌شوند.
دستگاه های تهویه مطبوع به دستگاه های گفته می شود که قابلیت تغییر دمای محیط و یا تهویه و تغییر میزان رطوبت را دارند.
دستگاه های تهویه مطبوع مرکزی شامل دستگاه های چیلر، برج خنک کننده، پکیج یونیت، هواساز، ایرواشر، اکونوپک و ... می باشد.
دستگاه های تهویه مطبوع مستقل شامل دستگاه های کولر گازی، کولر آبی، زنت، رطوبت زن، رطوبت گیر، داکت اسپلیت و … می باشد.
دستگاه تهویه مطبوع به دستگاه‌های اطلاق می گردد که با روشن شدن آنها تغییراتی در رطوبت و یا دمای محیط مشاهده شود. پس دستگاه تصفیه هوا را نمی توان یک دستگاه تهویه مطبوع خواند.

چیلر

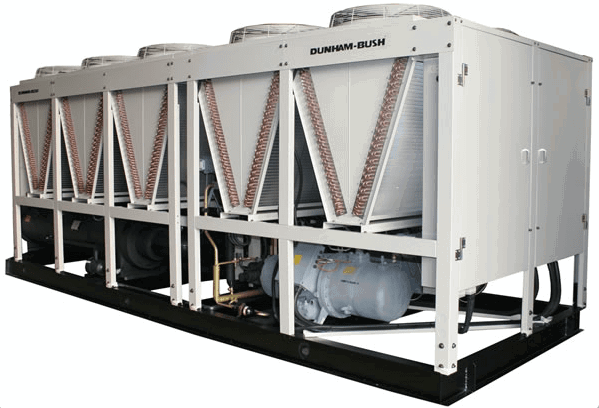

چیلربه دستگاه تولید کننده آب سرد گفته می شود که بها دو سیستم عملکرد جذبی و تراکمی تولید می شود. چیلرجذبی متاسفانه به دلیل خدمات و نگهداری و تعمیرات سنگین و مصرف انرژی بالا در حال خارج شدن از رده مصرف هستند. این چیلر انرژی مصرفی خود را از آب داغ یا بخار یا حرارت مستقیم مشعل دریافت میکند و بوسیبه برج خنک کننده گرمای جذب شده را به بیرون از ساختمان هدایت میکند.
دستگاه های چیلر تراکمی انرژی مصرفی خود را از برق تامین میکنند و به دو شکل آب خنک و هواخنک تولید می‌شوند که نوع آب خنک نیاز به برج خنک کننده دارد و نوع هواخنک از کندانسور خشک استفاده میکند.
آب سرد تولید شده توسط چیلر وارد دستگاه های انتقال حرارت محیط مانند فن کویل و هواساز می شود و به صورت هوای سرد و خنک وارد محیط می شود.

محاسبه ظرفیت چیلر

تعیین ظرفیت چیلر بستگی به متراژ، منطقه جغرافیایی، کاربری و... در ساختمان دارد.
معمولاً ظرفیت چیلرها با واحد تن تبرید شناسایی می شوند. ظرفیت واقعی و نامی در چیلر در مناطق مختلف تفاوت های زیادی دارد گاهاً تا ۲۰ درصد اختلاف در توان نامی و واقعی.
در خرید چیلر حتما از طراح ، محاسب و تولید کننده یا فروشنده ظرفیت واقعی را بخواهید .

تفاوت چیلر و مینی چیلر

چیلر ها و مینی چیلر ها در ساختار و کارکرد تفاوتی ندارند تنها تفاوت این دو به ظرفیت آنهاست مینی چیلر ها معمولاً تا ظرفیت ۱۰ یا ۱۲ تن و چیلر ها در ظرفیت های بالا تر تولید می شوند.
مینی چیلر ها همیشه به دلیل ظرفیت پایین از نوع هوا خنک هستند اما چیلر ها می توانند آب خنک یا هوا خنک باشند.
 مینی چیلر ها معمولاً دارای منبع انبساط و پمپ سیرکوله  وبصورت پکیج هستند در صورتی که در سیستم چیلر به دلیل ظرفیت بالا از پمپ و منبع انبساط به صورت مجزا و خارج از بدنه دستگاه استفاده می شود.

برج خنک کننده

برج خنک کننده در تهویه مطبوع و سیستمهای صنعتی کاربرد فراوان دارد.از برج خنک کننده برای خنک کردن کندانسور چیلر و یا مبدل های حرارتی صنعتی استفاده می شود. در سیستم های تهویه مطبوع در واقع کل گرمای ساختمان و گرمای تواید شده توسط چیلر بوسیله برج خنک کننده به خارج از ساختمان هدایت می شود.

 اساس کاربرج خنک کننده تبخیر بخشی از آب برای خنک کردن باقی مانده آن است.

برج خنک کننده در انواع مدار باز و مدار بسته، مکعبی و مدور، کراس فلو و کانتر فلو، بتنی و گالوانیزه و فایبرگلاس و...تولید می شود.

معمولاً در سیستم های تهویه مطبوع از برج خنک کننده مدار باز جریان مخالف یا جریان متقاطع با جنس گالوانیزه یا فایبرگلاس به صورت مکعبی یا مدور استفاده می شود.

توان برودتی دستگاههای برج خنک کننده در مناطق مختلف یکسان نیست هرچه رطوبت محیط بالاتر باشد کارایی برج خنک کننده پایین تر است پس ظرفیت برج خنک کننده در شهرهای مرطوب با شهرهایی که آب و هوای خشک دارند متفاوت است .

برج خنک کننده در تهویه مطبوع با سیستم چیلر و فن کویل به کندانسور چیلر متصل شده و گرمای کندانسور و ساختمان را به خارج هدایت می کند. معمولاً برج خنک کننده در بالای چیلر نصب می شود تا آب تشت برج خنک کننده به سیستم سوار باشد.

استفاده از سختی گیر در پروژه‌هایی که برج خنک کننده دارند الزامی است. چون اساس کار برج خنک کننده  تبخیر است وآب باقیمانده طی زمان سخت تر و سخت تر می شود.

هواساز و ایرواشر

یک دستگاه کامل تهویه مطبوع است به شرطی که تمامی قطعات مورد نیاز و تجهیزات کنترلی و قطعات مورد نیاز روی آن نصب شده باشد.

هواساز به مجموعه کویل های حرارتی و برودتی، فیلتر، رطوبت زن و رطوبت گیر ، دمپر های ورودی و خروجی و... گفته می شود که می توانند عمل گرم کردن محیط، سرد کردن، افزایش یا کاهش رطوبت را انجام دهند.
برای تکمیل شدن عملکرد دستگاه هواساز نیاز به چیلر، بویلر، شیرهای برقی چند راهه، کنترل کننده دور فن، ترموستات ها، موتور دمپر ها، رطوبت سنج، فشارسنج و… است که البته با توجه به نیاز و حساسیت پروژه می توان تعدادی از موارد را حذف و یا آپشن های دیگر به آن اضافه نمود.
حداقل تجهیزات یک هواساز فن، کویل و فیلتر است.
هواساز به تنهایی  فقط می‌تواند هوا را سیرکوله و فیلتر کند.

فن هواساز

فن در هواساز معمولاً از فن های سانتریفیوژ فوروارد یا بکوارد و یا پلاگ فن است که طبق نیاز هوادهی سیستم و افت فشار کانال کشی و طول مسیر انتخاب می شود.

کویل هواساز

جنس کویل هواساز با توجه به سیال واسط (آب، بخار، گاز مبرد و روغن) از نوع مس ،آلومینیوم ،فولاد و استیل انتخاب می شود. سطح حرارتی کویل با توجه به نیاز حرارتی و برودتی سیستم انتخاب می شود.
در حالت معمول در سیستم تهویه مطبوع کویل هواساز به صورت مس با فین پلیت آلومینیوم و یا با جنس فولاد با فین تیوب الومینیومی تولید می شود.

تعداد ردیف های کویل ، میزان فشردگی فین ها ، افت فشار کل ، ظرفیت حرارتی کل و توان استاتیک و دینامیکی فن همگی باید مطابق بر یکدیگر و مطابق با نیاز مجموعه باشد.

کویل هواساز به دو نوع کویل سردوگرم مجزا و یا کویل تلفیقی است در سیستم‌هایی که نیاز به قرارگیری دو کویل حرارتی و برودتی با هم در دستگاه باشد از دو کویل مجزا و در سیستم هایی که حساسیت بالایی ندارند از کویل تلفیقی آب گرم و آب سرد با هم استفاده میشود، در تابستان آب سرد و در زمستان آب گرم در کویل جریان دارد.
در سیستم‌های دو فصلی که از یک کویل استفاده می شود، ظرفیت و سطح تماس کویل بر اساس ظرفیت تابستانی محاسبه می شود.

فیلتر هواساز

فیلتر در هواساز تهویه مطبوع معمولاً از نوع آلومینیومی و به صورت z است. در موارد حساس تر ،از فیلترهای هپا ،اولپا، پلیتد، بگ فیلتر، فیلتر آب، فیلتر روغن، فیلترهای UV ضدعفونی، ازن و...استفاده می‌شود.
فیلترهای خاص و با حساسیت بالا معمولاً در تاسیسات اتاق تمیز و هواسازهای هایژنیک استفاده می شوند.
نوع فیلترها در هواساز بستگی به میزان آلودگی هوای ورودی به هواساز و نیاز مجموعه در هوای خروجی از هواساز دارد.

ایرواشر

ایرواشر به هواساز با قابلیت سرمایش تبخیری گفته می‌شود که دارای تشتک آب، پمپ، نازل آبپاش، فن، فیلتر و کویل آبگرم است.

ایرواشر برای خنک کاری سوله ها، تالارها، باشگاه های ورزشی، گلخانه ها و... استفاده میشود.
ایرواشر در صورت استفاده بصورت دو فصلی دارای کانال برگشت است و کانال برگشت آن در فصل سرد استفاده میشود . در سیستم خنک کاری ایرواشر تنها از هوای تازه استفاده میشود.

پکیج یونیت یا روف تاپ پکیج

پکیج یونیت یا روف تاپ پکیج در واقع همان دستگاه هواساز است که به جای کویل سرد، سیستم خنک کننده چیلر را درون خود جای داده است.

پکیج یونیت شامل قطعات فن، کویل گرمایی، کویل سرمایی مستقیم DX، فیلتر، کندانسور، کمپرسور، تابلو برق مخصوص و تجهیزات کنترل است.

کویل گرمایی و سرمایی در پکیج یونیت مجزا است در کویل گرمایی این دستگاه آب گرم یا بخار جریان می یابد که از موتورخانه تامین میشود. اما در کویل سرمایی این دستگاه که در واقع اپراتور چیلر دستگاه است گاز مبرد جریان می‌یابد.

دستگاه های پکیج یونیت با دو مولفه ظرفیت برودتی و هوادهی شناسایی می‌شود.

اکونوپک

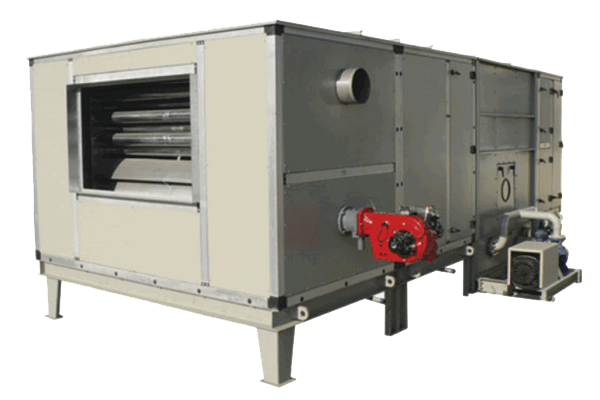

اکونوپک در واقع یک هواساز ایرواشر دارای کوره هوای گرم است. در واقع در این سیستم سرمایش با سیستم ایرواشر و گرمایش توسط کوره هوای گرم تامین میشود. سرمایش به‌ صورت تبخیری و گرمایش به صورت کوره هوای گرم  با استفاده از شعله مشعل تامین میشود.

اکونوپک به معنی یک پکیج اقتصادی است که به ارزان ترین روش گرمایش و سرمایش را با راندمان بالا در اختیار قرار می دهد. با استفاده از اکونوپک به احداث موتورخانه نیازی نیست.

دستگاه اکونوپک به نسبت سایر دستگاه های تهویه مطبوع ساده تر است و هزینه تعمیرات و نگهداری آن نیز به نسبت کمتر است.

از دستگاه اکونوپک برای سرمایش و گرمایش سالن های تولید، کارخانجات، کارگاه ها، اماکن مذهبی، تالارها، سوله های ورزشی و ... استفاده می شود.

دستگاه های اکونوپک دارای فن و الکتروموتور، سیستم آب پاش و تشتک، فیلتر هوا، کوره هوای گرم، مشعل، پمپ آب و… هستند.

زنت

دستگاه زنت در واقع یک دستگاه سرمایشی و گرمایشی مستقل است که به صورت سرمایش تبخیری و گرمایش کویل آبگرم عمل می کند.

دستگاه زنت عملاً یک دستگاه کولر آبی است که دارای کویل گرمایی است، البته کمی پیشرفته تر با دمپرهای آلومینیومی قابل تنظیم در هوای ورودی و خروجی، المان های تبخیر سلولوزی، بدنه با فریم آلومینیوم، الکتروفن قابل سفارش طبق نیاز و طراحی و افت فشار کانال کشی پروژه.

سرمایش زنت بصورت سیستم تبخیری و گرمایش بصورت کویل آب گرم است .آب گرم مورد نیاز کویل گرمایی توسط پکیج یا موتورخانه تامین میشود.
