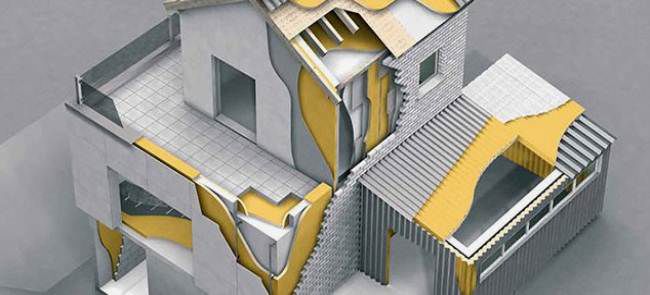

عایق حرارتی Insulation در تاسیسات گرمایی و سرمایی، برای کم کردن تلفات حرارتی سطوح مختلف ساختمان، لوله‌ها، کانال‌ها و مخازن و جلوگیری از نفوذ رطوبت و انتقال صدااستفاده میشود. عایق‌ها به سه دسته عایق حرارتی (هدایتی، هم رفتی، تشعشی) عایق رطوبتی و عایق صوتی تقسیم بندی می‌شوند. عایق حرارتی مواد و مصالحی هستند که مقاومت زیادی در برابر عبور گرما و سرما دارند و میتوان به وسیله عایق حرارتی تا آن جا که ممکن است از انتقال حرارت محل گرم شده و یا سرد شده مانند لوله‌های حامل آب گرم، کانال‌های هوای گرم و سرد و دستگاه‌هایی مثل دیگ، چیلر، منابع تولید آب گرم مصرفی، دستگاه هواساز ، پکیج و کوره هوای گرم به بیرون جلوگیری کرد تا در مصرف سوخت و انرژی صرفه جویی شود رسیدن به این هدف که با به کار بردن عایق حرارتی ممکن است.
عایق حرارتی، عایقی است که از انتقال حرارت به روش هدایت جلوگیری می‌کند، انواع مختلف عایق هدایتی حرارت عبارتند از:

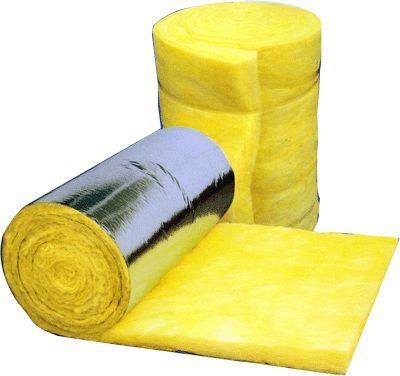

1- عایق حرارتی پشم شیشه: این ماده از ذوب شیشه و تبدیل آن به الیاف ریز تولید میشود. جرم مخصوص آن بین 144 تا 3 160 می‌باشد و حداکثر درجه حرارت کار آن می‌باشد. پشم شیشهدر مقابل آتش مقاوم است. بصورت رولی یا پانلی درآمده و به بازار مصرف ارسال می‌شوند.
2- عایق حرارتی پشم معدنی: عایق حرارتی پشم معدنی با وزش بخار آب روی الیاف تهیه شده از سنگ آهک خاک رس دار و یا سر باره‌ی ذوب آهن تهیه میشود. برای عایق کاری دمای پایین، پشم معدنی به وسیله یک ورقه کاغذ قید اندود پوشیده میشود، برای دما بالا از پشم معدنی مجهز به ورقه آلومینیومی و یا توری گالوانیزه استفاده میشود. بیشترین کاربرد پشم معدنی، در عایق کاری ساختمان‌ها، دیگ ها، کوره‌های و منابع تولید آب گرم مصرفی است. حد درجه پیشنهادی به کارگیری این عایق ۵ درجه است.

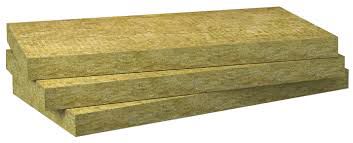

3- عایق حرارتی پشم سنگ: این عایق حرارتی از سنگ‌های طبیعی سیلیس دار ساخته می‌شوند. پشم سنگ از عبور الیاف سنگ مذاب از میان بخار آب و یا هوای گرم ساخته میشود. پشم سنگ عایق صوتی خوبی نیز هست. دمای حد کاربرد آن ۸ درجه است. در برابر آتش بسیار مقاوم بوده است.

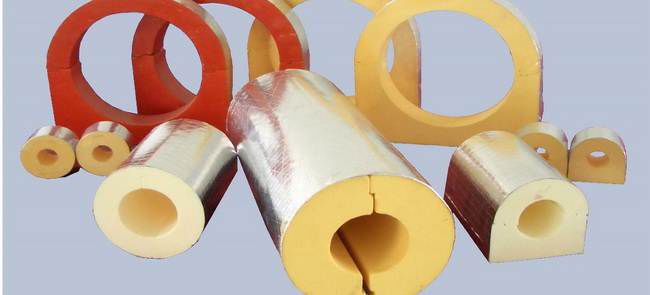

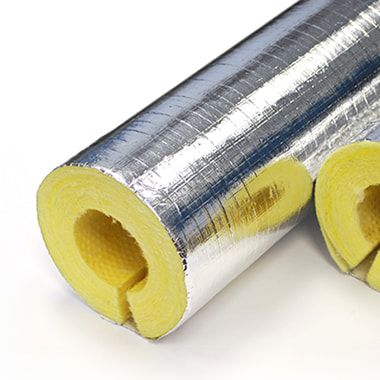

عایق حرارتی پیش ساخته لوله ای
از پشم شیشه و پشم سنگ فشرده، عایق حرارتی به صورت لوله می‌سازند به طوری که قطر داخلی آنها برابر قطر خارجی لوله و ضخامت جداره عایق، برابر 1 و 1 1/2 و 2 اینچ است. طول این عایق حرارتی برابر 90 سانتی متر است. در قطرهای کوچک (تا 2 اینچ) به صورت یک تکه است که یک طرف آن بریده شده، باز کرده و بر روی لوله می‌اندازند قطرهای بزرگتر به صورت دو تکه ساخته میشود. عایق حرارتی هدایتی پیش ساخته لوله را بدون روکش، برای داخل موتور خانه و قسمت‌هایی از داخل ساختمان که بعداً آن را روکش متقال، ماستیک و رنگ می‌کنند ساخته می‌شوند و با روکش کاغذی برای محل‌هایی از داخل ساختمان که نیازی به روکش ندارند و با روکشآلمینیوم به عنوان عایق حرارتی برای موارد خارج از ساختمان تولید می‌شوند. استفاده از عایق حرارتی با روکش آلومینیوم محدودیتی ندارد.
همگام با پیشرفت‌های روز افزون در صنایع و علوم مختلف در صنعت عایق کاری نیز تحولی گردیده که معایب عایقهای معدنی و پلیمری را ندارد و ساختار آن مختص به صنعت عایق کاری بوده و بنا به شرایط مصرف انواع مختلف دارد. معروف ترین و کاملترین انواع عایق حرارتی الاستومریک: عایق حرارتی EPDM وعایق حرارتی NBR/PVC می باشند. عایق حرارتی الاستومریک از جمله مواد سلولی منعطف سلول بسته‌ای بوده و بر پایه‌ی پلی وینبل کلراید و نیتریل بوتادین رابرو یا ایتلن دیان مونومر را بر ساخته می‌شوند. عایق حرارتی سنتی (پشم شیشه و پشم سنگ) گران‌ترند، ولی به دلیل بی نیاز بودن از پوشش مضاعف برای کاربردهای دمای پایین بسیار مقرون به صرفه می‌باشند.و با این که نسبت به عایق حرارتی این عایق به علت ساختار سلول بسته خود، مقاومت بسیار بالایی با ضخامت نسبتا کم در مقابل حرارت و بخار آب از خود نشان می‌دهند .
عایق حرارتی EPDM و عایق حرارتی NBR/PVC
عایق حرارتی NBR/PVC: اختصارا به آن نیترل فوم گفته میشود، خاصیت عمده و بارز آن مقاومت خوب نسبت به سیالات نفتی و روغن بوده اما مقاومت آن در برابر اشعه ماوراء بنفش و ازن کم است. دامنه تحمل حرارتی آن از ۴۰ - تا ۱۲۰ است.
عایق حرارتی EPDM: از مشتقات ترکیبات آلی با پایه مواد نفتی بوده و به همین دلیل در مجاورت با سیالات نفتی مقاومت خوبی ندارد اما نقطه قوت آن قابلیت استفاده در فضای باز و مقاومت عالی در برابر اشعه ماوراء بنفش و ازن است. دامنه تحمل حرارتی آن ۴۰- تا ۱۳۵ است.

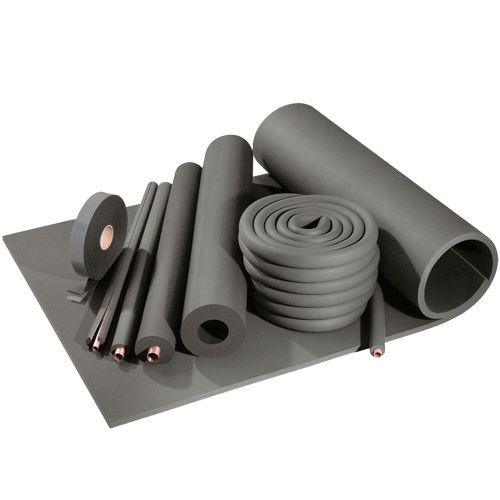

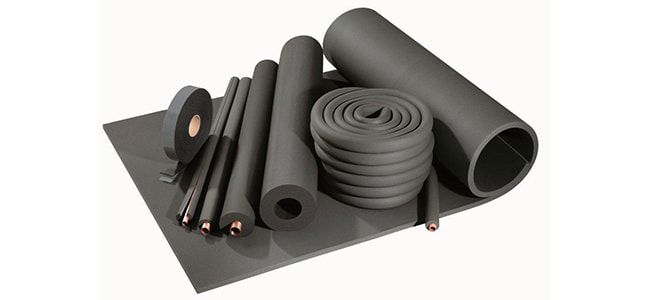

خواص عمومی عایق حرارتی الاستومریک
سلول بسته بوده و جاذب رطوبت نمی‌باشد.
در مقابل رشد و تکثیر قارچ و باکتری کاملا مقاوم است.
خاصیت خود خاموش کنندگی داشته و تولید گاز سمی نمی‌کند.
خواص لاستیک خوبی داشته و از مقاومت کششی و فشاری نسبتاً خوبی برخوردارند.
ضریب انتقال حرارت بسیار ناچیز ۰/۰۳۲.
عدم ایجاد خوردگی در فضای بین عایق الاستومری و لوله.
عایق حرارتی الاستومریک جایگزین سایر عایقهای حرارتی سنتی و قدیمی نظیر: پشم شیشه، پشم سنگ، مل و ماستیک، فوم سفید رنگ و ... جهت عایق نمودن لوله‌های سرمایش و گرمایش.

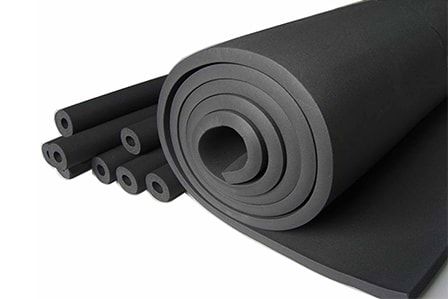

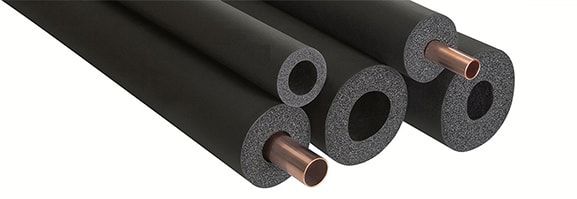

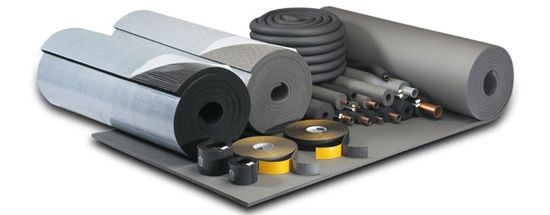

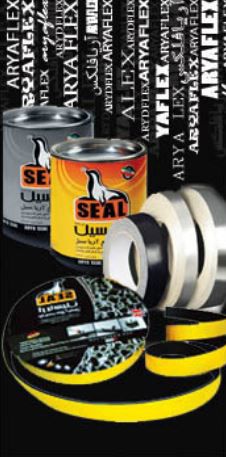

عایق حرارتی الاستومریک رول ولوله ای
عایق حرارتی الاستومریک رول پشت چسبدار

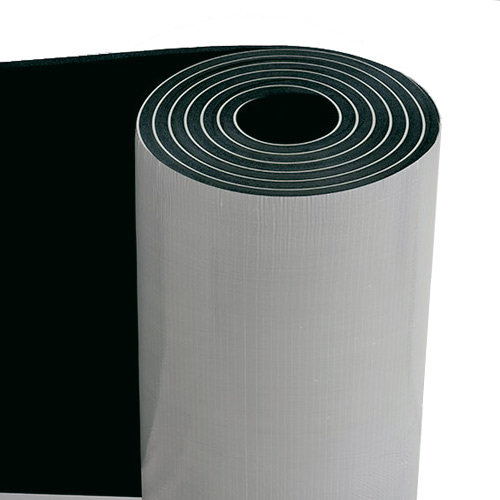

عایق حرارتی الاستومریک رول و لوله ای با روکش آلومینیوم

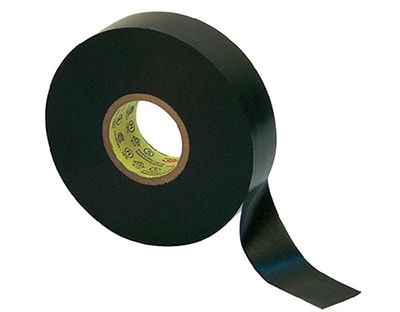

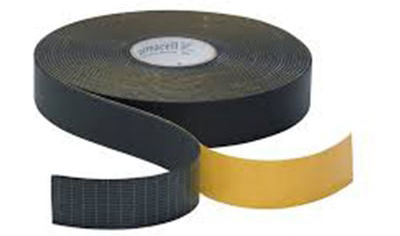

نوار تیپ عایق‌کاری، نوارهایی از موادی مانند فوم، لاستیک یا سایر ترکیبات عایق است که برای جلوگیری از انتقال حرارت، صدا یا رطوبت مورد استفاده قرار می‌گیرد. این نوارها معمولاً در ساختمان‌ها، لوله‌کشی‌ها و سیستم‌های گرمایشی و سرمایشی به کار می‌روند.
هدف اصلی استفاده از نوار تیپ عایق‌کاری، بهبود بهره‌وری انرژی، کاهش هزینه‌های گرمایشی و سرمایشی، و جلوگیری از نفوذ آب و رطوبت به داخل ساختمان‌ها یا سازه‌هاست. این نوارها در انواع مختلف و با ضخامت‌های متفاوت تولید می‌شوند و بسته به نیاز می‌توانند ویژگی‌های خاصی مانند مقاومت در برابر UV، ضد آتش یا ضد آب داشته باشند.
استفاده صحیح از نوار تیپ عایق‌کاری میتواند به بهبود عملکرد سیستم‌های گرمایشی و سرمایشی و افزایش عمر مفید آنها کمک کند.

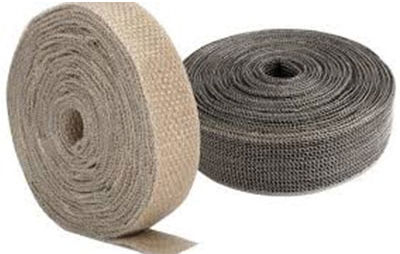

2- نوار برزنتی درز گیر عایق
نوار برزنتی درز گیر عایق، محصولی است که از جنس برزنت (بخشی از پارچه‌های مقاوم و ضد آب) تولید میشود و به عنوان عایق و درزگیر برای جلوگیری از نفوذ رطوبت، گرد و غبار و جریان هوا به کار می‌رود. این نوار معمولاً دارای روکش ضد آب بوده و میتواند برای عایق‌سازی و درزگیری در بسیاری از صنایع و کاربردها مورد استفاده قرار گیرد.
از ویژگی‌های نوار برزنتی درز گیر عایق میتوان به موارد زیر اشاره کرد:
مقاومت در برابر آب: جلوگیری از نفوذ رطوبت و آب به داخل فضاها.
مقاومت در برابر UV: تحمل تابش خورشید و جلوگیری از آسیب‌های ناشی از UV.
نصب آسان: به راحتی قابل نصب و برش به اندازه‌های مختلف می‌باشد.
چسبندگی خوب: معمولاً دارای ویژگی‌های چسبندگی بالا به سطوح مختلف است.
این نوارها به‌طور گسترده در ساختمان‌ها، ماشین‌آلات، لوله‌ها، و حتی در صنایع خودروسازی مورد استفاده قرار می‌گیرند تا عایق مناسبی برای درزها، شکاف‌ها و نقاط ضعف دیگر فراهم کنند.
3- عایق نواری
عایق نواری، نوعی عایق است که به صورت نوارهایی با طول و عرض مشخص تولید میشود و برای عایق‌بندی و جلوگیری از انتقال حرارت، صدا یا رطوبت به کار می‌رود. این عایق‌ها معمولاً از مواد مختلفی مانند فوم، لاستیک، پلی‌استر، پلی‌یورتان یا دیگر ترکیبات عایق ساخته می‌شوند.
ویژگی‌ها و کاربردهای عایق نواری:
نصب آسان: عایقهای نواری به راحتی قابل برش و نصب هستند و می‌توانند به صورت دستی و بدون نیاز به تجهیزات خاص نصب شوند.
تنوع در ضخامت و اندازه: این عایق‌ها در ضخامت‌ها و اندازه‌های مختلف تولید می‌شوند تا بتوانند نیازهای متفاوت عایق‌کاری را برآورده کنند.
مقاومت در برابر حرارت: بسیاری از عایقهای نواری می‌توانند دماهای بالا یا پایین را تحمل کنند و از تبادل حرارتی جلوگیری کنند.
مقاومت در برابر رطوبت: برخی از این عایق‌ها دارای ویژگی‌های ضد آب هستند و به جلوگیری از نفوذ رطوبت کمک می‌کنند.
کاربردهای مختلف: عایقهای نواری در ساختمان‌ها (مانند عایقهای حرارتی پشت بام و دیوارها)، لوله‌ها، سیستم‌های گرمایشی و سرمایشی و حتی در صنایع خودروسازی و الکترونیکی کاربرد دارند.
استفاده از عایق نواری میتواند به صرفه‌جویی در مصرف انرژی، کاهش هزینه‌های گرمایشی و سرمایشی و بهبود راحتی در محیط‌های داخلی کمک کند.

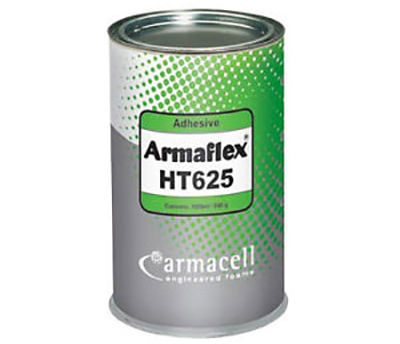

4- چسب مایع عایق کاری
چسب مایع عایق‌کاری، محصولی است که برای چسباندن و عایق‌بندی سطوح مختلف به کار می‌رود. این چسب‌ها معمولاً از ترکیبات شیمیایی ساخته می‌شوند که دارای خواص عایق‌کاری در برابر حرارت، رطوبت و صدا هستند.
ویژگی‌ها و مزایای چسب مایع عایق‌کاری:
عایق حرارتی: برخی از این چسب‌ها توانایی کاهش انتقال حرارت را دارند و می‌توانند به عنوان یک عایق حرارتی مؤثر عمل کنند.
مقاومت در برابر رطوبت: این چسب‌ها معمولاً دارای ویژگی‌های ضد آب و ضد رطوبت هستند که آنها را برای استفاده در فضاهای مرطوب مناسب می‌کند.
چسبندگی عالی: چسب مایع عایق‌کاری معمولاً به سطوح مختلف مانند چوب، فلز، بتن و پلاستیک به خوبی می‌چسبد.
استحکام بالا: این محصولات معمولاً دارای مقاومت مکانیکی خوبی هستند و می‌توانند فشار و تنش را تحمل کنند.
نصب آسان: استفاده از چسب مایع عایق‌کاری به سادگی امکان‌پذیر است و نیاز به تجهیزات خاص ندارد.
کاربردهای چسب مایع عایق‌کاری:
عایق‌کاری سطوح: برای عایق‌کاری دیوارها، سقف‌ها و دیگر سطوح در ساختمان‌ها استفاده میشود.
نصب عایقهای حرارتی و برودتی: به عنوان چسب برای نصب عایقهای فومی یا پشم شیشه به کار می‌رود.
نصب مصالح ساختمانی: به عنوان چسب در نصب کاشی و سرامیک، عایقهای صوتی و دیگر مصالح ساختمانی استفاده میشود.
چسب مایع عایق‌کاری میتواند به بهبود کارایی انرژی در ساختمان‌ها و کاهش هزینه‌های انرژی کمک کند.

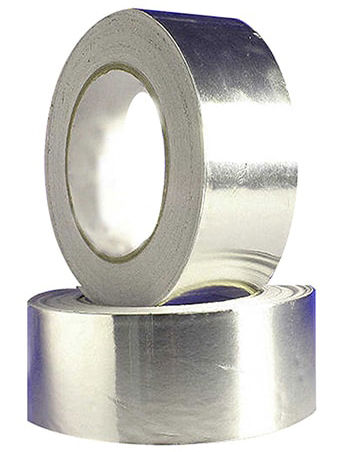

5- نوار آلومینیومی عایق
نوار آلومینیومی عایق، یک نوع نوار است که از آلومینیوم ساخته شده و عمدتاً برای عایق‌بندی حرارتی و رطوبتی در ساختمان‌ها و صنایع مختلف استفاده میشود. این نوار معمولاً به عنوان لایه‌ای محافظ در برابر تبادل حرارت و رطوبت عمل می‌کند.
ویژگی‌ها و مزایای نوار آلومینیومی عایق:
عایق حرارتی: نوار آلومینیومی توانایی منعکس کردن حرارت را دارد، که به کاهش انتقال حرارت کمک می‌کند و از اتلاف انرژی در سیستم‌های گرمایشی و سرمایشی جلوگیری می‌نماید.
مقاومت در برابر رطوبت: این نوار معمولاً در برابر رطوبت مقاوم است و مانع از نفوذ آب و بخار به داخل سازه میشود.
دوام و طول عمر: آلومینیوم به خاطر ویژگی‌های خود، ماندگاری بالایی دارد و در برابر زنگ‌زدگی و خوردگی مقاوم است.
نصب آسان: نوار آلومینیومی عایق به راحتی قابل برش و نصب است، که آن را برای استفاده در پروژه‌های مختلف مناسب می‌سازد.
چسبندگی خوب: این نوار به سطوح مختلف به خوبی می‌چسبد و از این جهت کارایی بالایی در عملکرد عایق‌بندی دارد.
کاربردهای نوار آلومینیومی عایق:
عایق‌کاری لوله‌ها: در سیستم‌های گرمایشی و سرمایشی برای عایق‌کاری لوله‌ها به کار می‌رود.
عایق‌کاری پنل‌ها: برای عایق‌کاری دیوارها و سقف‌ها در ساختمان‌ها.
پوشش‌های حرارتی: در صنایع مختلف به عنوان پوشش‌های حرارتی و عایقهای رطوبتی استفاده میشود.
مقابله با شکست حرارتی: در سیستم‌های تهویه و کولرهای گازی برای کاهش هدررفت انرژی و بهبود کارایی.
نوار آلومینیومی عایق به دلیل ویژگی‌های عایق‌کاری و محافظتی خود، در افزایش کارایی انرژی و کاهش هزینه‌های مربوط به مصرف انرژی نقش مؤثری دارد.
الف) عایق پلنوم و کانال هوا و نیز روکش عایق باید از جنس نسوختنی باشند.ضریب انتشار شعله حداکثر 25 و ضریب گسترش دود حداکثر 50 ، طبق استاندارد داشته باشند.
1-استفاده از مواد سوختنی ، به عنوان عایق ، روکش عایق و مواد درزبندی از قبیل چسب،خمیر،نوار و غیره مجاز نیست.
ب) قسمت هایی از طول کانال که از دیوار آتش عبور می کند ، نباید عایق یا روکش عایق داشته باشد.
ج)دمپر تنظیم هوا ، دمپر آتش و دمپر دود نباید عایق یا روکش عایق داشته باشد.
د) سطوح دریچه های بازدید و دسترسی نباید با عایق یا روکش عایق پوشانده شود.
الف) عایق کانال هو در تاسیسات گرمایی و سرمایی ، در خارج از فضاهای ساختمان و در تماس مستقیم با هوای آزاد خارج باید مطابق با جدول استاندارد باشد.
ب) عایق کاری کانل های هوا در فضای بسته زیر شیروانی ، شفت های بسته ساختمان ، داخل سقف های کاذب طبقات و دیگر فضاهایی که هوای آنها با سیستم گرمیی و سرمایی کنترل نمی شود،باید با رعایت جدول استاندارد صورت گیرد.
ج)کانال های هوای رفت و برگشت ، در فضاهای داخل ساختمان ، در موارد زیر نیاز به عایق گرمایی ندارند،مگر آنکه عایق کاری به منظور جلوگیری از تقطیر رطوبت هوا در تماس با سطوح خارجی کانال لازم شود:
1-کانال هوا در فضایی قرار گیرد که دمای آن با تاسیسات گرمایی یا سرمایی کنترل شود:
2-اختلاف دمای هوای داخل کانال و هوای فضایی که کانال در آن قرار گرفته،کمتر از 8/3 درجه سانتی گراد باشد.
3- انتقال گرما از جدار کانال بدون عایق ( ازداخل به خارج ، یا از خارج به داخل ) مقدار کل انرژی مورد نیاز ساختمان را افزایش ندهد.
4- کانال های تخلیه هوا.
5-کانال توزیع هوا سیستم خنک کننده تبخیری ، از جمله کولر آبی.
د) اگر سطح داخلی کانال هوا یا پلنوم ، به منظور کاستن از شدت صدا یا به منظورهای دیگر عایق شود،جنس عایق و مواد لازم برای نصب آن باید در برابر رشد جلبک ، اثر رطوبت و فرسایش ناشی از جریان هوا مقاوم باشد.
اتصال عایق به سطوح داخلی کانال باید با وسایل مکانیکی صورت گیرد.
عایق کاری کانال‌ها، لوله‌ها و مخازن باید بر اساس شرایط ضوابط زیر انجام پذیرد. جنس عایق حرارتی و روکش آن، باید برای کار در دمای سیستم لوله کشی و شرایط محل مناسب باشد. جنس عایق و روکش آن، باید با آن چه در مقررات ملی ساختمان، برای حفاظت آن منطقه از ساختمان در برابر آتش مقرر شده، مطابق داشته باشد. استفاده از مواد و مصالح سوختنی به عنوان عایق، روکش عایق و دیگر مواد کمکی از قبیل چسب، نوار چسب و غیره، مجاز نیست. قسمت‌هایی از لوله که از دیوار آتش عبور می‌کند نباید عایق یا روکش عایق داشته باشد.
برای هر سیستم لوله کشی که دمای سیال داخل آن بین ۱۵ تا ۴۰ درجه سانتی گراد باشد. لوله‌هایی که سیال داخل آنها سوخت‌های فسیلی یا انرژی الکتریکی گرم و یا سرد نشده باشند. اگر انتقال گرما از جدار بدون عایق لوله (از داخل لوله به خارج یا از خارج به داخل لوله) مقدار کل انرژی مورد نیاز ساختمان را افزایش ندهد.
عایق رطوبتی که برای جلوگیری از نفوذ آب در استخرها ، سقف ها و سرویس های بهداشتی و دیواره ها انجام میشود معمولا از میعانات نفتی مانند قیر و ایزوگام و چسب های صنعتی و .. تولید می شوند.
عایق رطوبتی میتواند بصورت لایه زیرکار و یا لایه نهایی پوشش باشد. در انتخاب عایق رطوبتی میزان نفوذ پذیری آن ، مقاومت فیزیکی و لایه ی مواد در آن باید مورد نظر قرار گیرد. عایق های رطوبتی به عنوان عایق حرارتی و صوتی نمیتوانند استفاده شوند.
عایق صدا میتواند استفاده از یک فضای خلا و یا با استفاده از عایق صوتی باشد. عایق صوتی معمولا از نوع اسفنجی یا سطح متخلخل و ناهموار است تا امواج صدا را کامل جذب کند. معمولا لایه عایق صدا بعنوان عایق نهایی درون محیط استفاده می شود و حالت شانه تخم مرغی دارد. عایق صدا جاذب رطوبت نیز هست و از آن نمیتوان بعنوان عایق رطوبت استفاده کرد. برخی از عایق های صدا را میتوان به عنوان عایق حرارتی هم استفاده کرد هرچند که عایق صدا و عایق حرارت متفاوت هستند اما عایق صوتی تا 70 درصد انتقال حرارت موثر است.
