راهنمای خرید پمپ آب پنتاکس

پمپ آب پنتاکس Pentax

پمپ آب پنتاکس Pentax یکی از معروف ترین و محبوب ترین برندهای موجود در بازار است. زیرا شرکت ایتالیایی پنتاکس Pentax Pump یکی از معروف ترین برندهای تولید کننده پمپ آب و تجهیزات مرتبط به پمپ، در ایران می باشد. کیفیت خوب، در دسترس بودن تجهیزات و لوازم یدکی و... باعث محبوبیت این برند شده است.

پمپ آب خانگی پنتاکس سری pm

پمپ آب خانگی پنتاکس سری PM جهت استفاده در کاربری های خانگی و یا صنعتی کوچک می باشد.
پمپ آب پنتاکس سری PM دارای 6 مدل در ظرفیت و کاربری متفاوت است.الکتروموتور این پمپ ها از توان 1/2 اسب (0/5 اسب) تا 1 اسب می باشد.مدلهای پمپ آب خانگی پنتاکس سری PM شامل پمپ آب پنتاکس PM 45 ، پمپ آب پنتاکس PM 45A، پمپ آب پنتاکسPM 45Br ، پمپ آب پنتاکس PM 65 ، پمپ آب پنتاکس PM 80 ، پمپ آب پنتاکس PM 90 بوده که در بازار ایران تنها مدل های PM 45 ، PM 80 عرضه و تهیه دیگر مدل ها سخت و گاهی غیر ممکن است.از مزیت های سری PM بخصوص در مدل های PM80 و PM90 هد بالا می باشد که در ساختمان های مرتفع که دبی زیادی مورد نیاز نمی باشد بسیار کاربرد دارد.

پمپ آب خانگی پنتاکس سری JMC

سری JMC پمپ آب خانگی پنتاکس از نوع خودمکش (اصطلاحا پمپ جتی) بوده که برای کاربری های تامین آب مصرفی ، کاربری های باغبانی و یا تخلیه مخازن و مایعاتی که همراه با گاز می باشد مناسب است. (مانند اتصال به مخازن اتوکلاو)

پمپ پنتاکس سری JMC در سه مدل JMRC 80 ، JMC 80 ، JMC 80 تولید و عرضه می شود.

پمپ آب خانگی پنتاکس سری CAM

پمپ آب خانگی پنتاکس سری CAM نیز مانند سری JMC از نوع از مکش یا پمپ جت می باشد،اما هد و دبی های متفاوتی دارد که می تواند تمام نیازهای مصرف کننده را برآورد کند.
معروف ترین و پرکاربرد ترین مدل این سری پمپ CAM 100 می باشد که در ایران به آن پمپ یک اسب جتی پنتاکس می گویند.

پمپ آب خانگی پنتاکس سری CAB

پمپ آب خانگی پنتاکس در سه مدل CAB 150 ، CAB 200 و CAB 300 تولید و به بازار عرضه می شود.
سری CAB پمپ آب پنتاکس نیز از نوع خود مکش بوده با قطعه ادکتور بیرونی که این قطعه مکش بهتر و امکان انتقال مایعات مخلوط با گاز را امکان پذیر می کند.

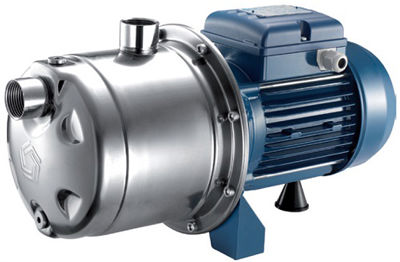

پمپ آب خانگی پنتاکس سری INOX

پمپ آب پنتاکس سری INOX از سری پمپ های خودمکش با پوسته پروانه  استیل با کد AISI304 و با پروانه نوریل یا استیل می باشد.
دستگاه پمپ آب پنتاکس سری INOX مناسب برای کاربری هایی که آب همراه با مواد شیمیایی و یا اسیدی و یا رطوبت محیط زیاد می باشد بسیار مفید است.

پمپ آب خانگی پنتاکس سری MPX

سری MPX پمپ آب پنتاکس از نوع خودمکش چند طبقه می باشد .
جنس بدنه پمپ از استنلس استیل با کد شناسه AISI304می باشد.

پمپ آب خانگی پنتاکس سری MPA

پمپ آب پنتاکس طبقاتی سری MPA از نوع خودمکش با جداره پروانه استنلس استیل شرکت می باشد.
مناسب برای سیستم های خانگی و صنعتی کوچک و در سه مدل از قدرت الکتروموتور 0.8 تا 1/2 می باشد.

پمپ آب خانگی پنتاکس سری CM

پمپ آب خانگی پنتاکس سری CM را در بازار ایران به نام پمپ تک پروانه بشقابی شناخته و از کاربردی ترین پمپ های خانگی و صنعتی کوچک می باشد.
هد و دبی متناسب این پمپ در کنار صدای بسیار کم آن انتخاب بسیار مناسب برای تامین فشار و آبرسانی آپارتمانها و ویلا های کوچک می باشد.
NPSHR پمپ آب پنتاکس سری CM در تمام دبی های کاری پمپ یکسان بوده و تقریبا برابر با 3 متر ستون آب می باشد و این از مزایا این پمپ به حساب می آید.
شرکت پنتاکس سری CM خود را در سه دسته بر اساس ظرفیت تقسیم نموده: CM 45 - 100 /CM 180 - 310  /CM 400 - 550،که در دسته سوم CM400-550 میزان NPSHR متفاوت و تا 6 متر نیز میرسد و این به دلیل حجم بسیار بالای دبی و هد بالا آن می باشد.

پمپ آب خانگی پنتاکس سری CB

معروف ترین سری پمپ آب پنتاکس ، سری CB آن می باشد که در بازار ایران آن را با نام پمپ دوپروانه بشقابی شناخته و در اکثر سیستم های آبرسانی استفاده می شود.پمپ آب خانگی پنتاکس سری CB به دلیل بهره گیری از دو پروانه در ساختار مکانیکی ، دستیابی به هد بالا را آسانتر و بیشترین استفاده را در ساختمانهای مرتفع و یا بوسترپمپ ها را دارد.پمپ آب پنتاکس دوپروانه بشقابی یا همان CB در 14 مدل و از توان 1 تا 115 اسب تولید می شود.

پمپ آب خانگی پنتاکس سری MB

پمپ آب پنتاکس دوپروانه سری MB در 3 مدل MB150 ، MB200 ، MB300 تولید می شود.دبی بالا در کنار هد متناسب یکی از مزیت های پمپ آب پنتاکس سری MB می باشد.با توجه به مشابه بودن هد و دبی این پمپ با بعضی از مدلهای سری CB و CM استفاده از این سری پمپ ها رونق چندانی در بازار ایران ندارد.

قیمت پمپ آب پنتاکس Pentax

قیمت پمپ آب پنتاکس Pentax نسبت به رقبای چینی و ایرانی بالاتر است ولی کیفیت خوب پمپ آب پنتاکس جبران کننده این تفاوت قیمت می باشد.جهت اطلاع از قیمت روز پمپ آب پنتاکس و قیمت انواع پمپ آب خانگی پنتاکس با کارشناسان بامین تهویه با شماره تماس 88306500-021 تماس حاصل نمایید.

نصب و کاربرد پمپ‌های سطحی الکتریکی پنتاکس

1:دستورالعمل‌های ایمنی کلی:

• دستگاه می بایست تنها بعد از مطالعه و درک کامل دستور العمل موجود در مدرک ذیل مورد استفاده قرار گیرد.
• کودکان بالای ۸ سال و اشخاص کم توان حرکتی،حسی و ذهنی و یا افرادی که فاقد تجربه و دانش هستند می توانند تحت نظارت دیگران یا آموزش نحوه کاربرد ایمنی و آگاهی از خطرات موجود از دستگاه استفاده نمایند.
• نمی بایست به کودکان اجازه داد با این تجهیزات بازی کنند.
• دستگاه بایستی فقط به منظور امری که برایش تعیین شده است مورد استفاده قرار گیرد.
• نظافت و نگهداری دستگاه بایستی تنها توسط بزرگسالان و صرفا بعد از قطع منبع برقی که به آن متصل است صورت پذیرد.
• برق دستگاه بایستی توسط یک منبع قدرت الکتریکی تامین شود که توسط یک کلید تفاضلی جریان کمتر از ۳۰ میلی آمپر باشد محافظت می شود (کلید محافظ جان).
• برق دستگاه بایستی توسط یک منبع قدرت الکتریکی تمام می‌شود که توسط یک کلید تفاضلی با جریان کمتر از ۳۰ میلی آمپر باشد محافظت می شود (کلید محافظ جان).
• اگر مایعات بالای ۸۰ درجه سلسیوس به درون پمپ وارد می شوند، مراقب بدنه پمپ باشید چرا که ممکن است در صورت تماس با بخش هایی از بدن آن را بسوزاند. یک علامت هشدار حرارت بالا، بر روی آن چسبانده و دسترسی غیر مجاز به محدوده پمپ را ممنوع کنید.
• اگر افرادی در استخر یا محدوده آبی در حال شنا کردن هستند از این دستگاه استفاده نکنید.
• حق ایجاد هرگونه تغییرات متناسب با دستگاه بدون اطلاع قبلی، برای تولیدکننده محفوظ است.

۲.شرح

• در تولید الکترو پمپ مذکور در این  راهنما، از الکتروموتور هوا خنک استفاده شده است.

۳. کاربرد مورد نظر

کاربرد پمپ های سطحی الکتریکی پنتاکس به منظور پمپاژ آب پاکیزه و مایعات گروه ( مایعات بی خطر و غیر شیمیایی و بدون ضرر) طراحی گردیده است.

دما،غلظت و چسبندگی مایعاتی که قرار است پمپ شوند و همچنین ارتفاع محل نصب می تواند بر روی عملکرد پمپ تاثیرگذار باشد. جدول زیر دماهای توصیه شده مایعات را در رابطه با مواد پمپ نشان میدهد.

پمپ های سطحی الکتریکی را میتوان هم در منزل و هم جهت تجاری ( مغازه ها، صنعت های سبک و کشاورزی) به کار گرفت. بایستی به تعداد استارت های دستگاه در حین عملیات عادی توجه ویژه داشت. دستورالعمل مربوط به تعداد استارت ها در هر ساعت در جدول زیر نشان داده شده است.

هرچه قدرت برق دستگاه بالاتر باشد حداکثر مجاز تعداد استارت ها کمتر است. برای تنظیم تعداد استارت های پمپ در هر ساعت در صورت وجود واحدهای فشار، در تنظیمات کلید های تحت فشار، فشار دیفرانسیل را بالا ببرید( به بخش مربوطه مراجعه نمایید) یا ظرفیت مخزن را بیشتر کنید ( می توانید مخزن های دیگر شبیه مخازن موجود اضافه نمایید یا یک مخزن بزرگتر را جایگزین مخزن قبلی نمایید). به عملکرد پمپ های الکتریکی دارای سیستم های کنترل فشار و یا تنظیم کننده جریان فشار توجه ویژه نمایید: نشت جزئی و ناپیوسته در سیستم ممکن است موجب آن شود که پمپ الکتریکی برای دفعات مکرر خاموش روشن شود و این بر روی عمر آن تاثیر خواهد گذاشت.توصیه می شود این تجهیزات را به همراه یک مخزن اتوکلاو (منبع تحت فشار)،حتی در صورت امکان یک مخزن با ظرفیت کم (0.5 تا یک لیتری) نصب نمایید. پمپ های الکتریکی که به آنها اشاره شد قادر خواهند بود در برابر حداکثر فشار پیوسته وارد بر پمپ ( برابر فشار مکش به علاوه فشار بیرونی در صورت بسته بودن شیر فلکه خروجی) به شرح زیر مقاومت نمایند.

۴. استفاده نادرست قابل پیش بینی:

استفاده از تجهیزات جهت کاربری های دیگری جز آنچه در بخش کاربرد مورد نظر شرح داده شد و نیز برای پمپاژ مایعات زیر جدا ممنوع می باشد:

• مایعاتی که حاوی مواد ساینده هستند.
• مایعاتی که حاوی جامد یا فیبری هستند.
• مایعاتی که قابل اشتعال و منفجره هستند. (مایعات گروه1)
• مایعاتی که از لحاظ شیمیایی مضر و سمی هستند ( تنها در صورت تامین تجهیزات خاص می‌تواند مورد استفاده قرار داد).

استفاده از دستگاه در موارد زیر جدا ممنوع می باشد:

• در قالبی غیر از آنچه مورد نظر تولید کننده است.
• در مناطق طبقه بندی شده طبق بخشنامه 2014 / 34 / EU ATEX.
• اگر با سیستم ها و یا تجهیزات دیگری در آمیخته است که در طرح نهایی توسط تولید کننده مدنظر قرار داده نشده است.
• در صورتی که به منابع برقی غیر از آنچه مورد نظر تولید کننده بوده است متصل شود( در پلاک پمپ نشان داده شده است).
• به صورت خشک یا بدون جریان پیوسته آب.
• در صورت بسته بودن خروجی تحویل به مدت بیش از 3.2 دقیقه، چرا که این امر موجب افزایش دمای بیش از حد مایع پمپاژ شده و در نتیجه آسیب پمپ الکتریکی یا بخش‌هایی از آن می گردد.
• در ترکیب با ابزارهای تجاری به هدفی غیر از آنچه مدنظر تولیدکننده بوده است.

۵. نقل و انتقال

دستگاههای مذکور در بسته بندی مناسب قرار داده می‌شود تا اطمینان حاصل شود که حین انتقال کاملا محافظت می شوند. در صورتی که هنگام تحویل متوجه شدید بسته بندی محصول آسیب دیده است اطمینان حاصل کنید که دستگاه انتقال آسیب دیده و اینکه چیزی از آن دستکاری نشده باشد. چنانچه به نظر برسد تجهیزات آسیب دیده یا بخشی از آن شده است باید فوراً شخص حمل کننده تولید کننده را مطلع ساخت و مدرک تصویری ارائه کنید.

۶. بلند کردن و جابجایی:

هنگام عملیات بلند کردن و جابجایی، عامل بایستی حداقل تجهیزات محافظتی لازم برای عمل حمل و نقل را به کار گیرد (مانند کفش، دستکش و کلاه ایمنی).

دستگاه هایی با وزن بیش از ۲۵ کیلوگرم بایستی با سیستم های مناسب برای جابجایی حمل شود که ظرفیتشان بیشتر از وزن دستگاه که قرار است حمل شود باشد.( به وزن نشان داده شده روی بسته بندی نگاه کنید).

چنانچه برای جابجایی دستگاه نیاز به تسمه و قلاب باشد، بایستی شرایط آنها مناسب و ظرفیتشان برای وزن دستگاهی که قرار است جابجا شود کافی باشد. (به شکل ۷ مراجعه نمایید).

۷. انبار سازی (ذخیره) کالا:

تجهیزات را بایستی همواره در یک محل سرپوشیده که زیاد مرطوب نباشد، به دور از رویدادهای جوی به در دمای بین 10- درجه و 40+ درجه سلسیوس نگهداری نمود. در معرض نور مستقیم آفتاب قرار ندهید. چنانچه قرار باشد دستگاه را برای مدت طولانی در انبار قرار دهید توصیه نمی شود که از دسته بندی اش خارج شود.

۸: نصب

دستگاه بایستی در مکان هایی که تهویه مناسب داشته و غبار آلود نیستند نصب شده و در برابر هوا محافظت گردد. بایستی نور کافی در محل موجود باشد.

(مطابق قوانین جاری برای محل نصب)، با دمای محیط بین 5 و 40 درجه سلسیوس به یاد داشته باشید که دما و ارتفاع محل نصب می تواند بر روی خنک سازی موتور الکتریکی اثرگذار باشد.

حین نصب، توصیه می‌شود با دقت محل نصب را ارزیابی کرده و فضای مورد نیاز برای انجام عملیات تعمیر و نگهداری بر روی یونیت پمپ یا موتور الکتریکی در نظر بگیرید.

به دلایل ایمنی، پمپ‌های الکتریکی بایستی با استفاده از سوراخ های موجود در پایه، پایه پشتیبان در محل نصب تثبیت شوند. از نصب موتور در زیر یونیت پمپ خودداری نمایید.

۹. اتصال لوله ها:

لوله ها بایستی توسط پایه‌هایی تثبیت و قلاب شوند و تولید متصل شود که فشار ولتاژ یا ارتعاشات را به پمپ منتقل نسازند.( به شکل ۴ مراجعه کنید).

قطر داخلی لوله ها به طولشان و نیز میزان جریانی که قرار است به کار برده شود بستگی خواهد داشت. این باید به گونه ای انتخاب شود که سرعت مایع از 1.5 ، ۱.۴ متر بر ثانیه در لوله مکش و از ۲.۵ ، ۲.۴ متر بر ثانیه در لوله رانش فراتر نرود. قطر لوله ها نباید کمتر از قطر ورودی و خروجی پمپ باشد. قبل از نصب پمپ ها از تمیز بودن داخلشان اطمینان حاصل نمایید.

لوله مکش بایستی( به شکل ۵ مراجعه کنید).

• تا حد ممکن کوتاه باشد، گرفتگی، خم و تغییرات شدید در جهت عبور مایع نداشته باشد.
• کاملاً مهروموم شده و توانایی مقاومت در برابر خلا ایجاد شده توسط مکش پمپ را دارا باشد.
• به جهت بالا به سمت پمپ قرار داده شود تا از تشکیل حباب هوا که ممکن است از راه اندازی پمپ جلوگیری کرده و باعث شود پمپ آمادگی اش را از دست بدهد، جلوگیری نماید.

جهت استفاده ازاین پمپ به عنوان پمپ بالابر مکش، یک شیر فلکه تحتانی به همراه یک کشش مکش در انتهای لوله مکش نصب نمایید، که در آبی به عمق حداقل دو برابر قطر لوله غوطه ور باشد.

در مورد پمپ خود مکش، شیر فلکه تنظیمی که مستقیماً تا ورودی مکش بالا رفته را میتوان جایگزین شیر فلکه تحتانی نمود. به منظور استفاده از آن به عنوان پمپ بار مثبت، بایستی یک شیر کشویی بر روی لوله جریان بالادست از پمپ نصب شود. (به شکل ۳ مراجعه نمایید). لوله خروجی بایستی به یک شیر یکطرفه( تا از پمپ در برابر ضربات آب جلوگیری کند و نیز مانع جریان عقب گرد مایع از آن به سمت پروانه شود) و نیز یک شیر فلکه کشویی تنظیم جریان در جهت پایین دست از شیر یکطرفه جهت تنظیم جریان بار و قدرت پمپ متصل شود( به شکل ۵ مراجعه نمایید) در نمونه پمپ های الکتریکی خود مرکز جهت ارتفاع بالای اولیه (بیشتر از ۵ متر اما کمتر از 9 متر) لوله خروجی بایستی دارای یک بخش صاف و عمودی به طول حداقل یک متر باشد.

۱۰. اتصال الکتریکی:

در تمامی پمپ‌ها، کابل‌های برق بایستی مطابق طولشان و جریان نشان داده شده روی صفحه اطلاعات پمپ اندازه‌گیری شوند .سرهای انتهایی برق و رساناهای زمینی تهیه نمایید که در حین نصب هنگامی که پیچ و مهره های پایه و پیچ زمین بسته و محکم شده اند رسانه ها جابجا نشوند.

اتصال برق در هر حال بایستی توسط پرسنل و متخصص، با رعایت قوانین تجاری در کشوری که تجهیزات در آن مورد استفاده قرار می‌گیرد صورت پذیرد.

اطمینان یابید که ولتاژ بسامد منبع اصلی مشابه آنچه در پلاک پمپ الکتریکی نشان داده شده است باشد سپس پایانه ها را به طوری که در نمودارهای شکل ۸ و یا داخل کاور جعبه پایان نشان داده شده است متصل نمایید.

با استفاده از پایانه خاص پمپ الکتریکی را به زمین متصل نمایید. اطمینان یابید که منبع تغذیه به طور صحیح به زمین متصل شده و اینکه پمپ الکتریکی نیز اتصال زمینی یافته است.

برخی نمونه های پمپ های الکتریکی تک فاز، به محافظ های موتوری متصل شده اند، در صورت انقطاع محافظ موتوری به دلیل حرارت زیاد می توانند بدون هشدار مجدد راه اندازی شود. قبل از انجام هر کاری روی پمپ الکتریکی آن را از برق جدا کنید. هر دو پمپ الکتریکی سه فاز و تک فاز بایستی دائماً به منبع تغذیه به یک وسیله محافظ مناسب( که میزان برق مدار شکن مغناطیسی حرارتی به کار گرفته شده در سیم پیچی ثابت را به طور صحیح تنظیم میکند) متصل باشد که قطع اتصال تمامی قطب ها را از منبع تغذیه تضمین می نماید.حداکثر تحمل پذیری مجاز میان ولتاژ منبع تغذیه حقیقی و ارزش اسمی نشان داده شده روی پلاک پمپ الکتریکی برای پمپ های الکتریکی سه فاز مقدار 10% و برای پمپ های الکتریکی تک فاز مقدار 6% میباشد.

۱۱. راه اندازی و عملکرد:

قبل از روشن کردن دستگاه اطمینان حاصل کنید که محور موتور برای چرخیدن آزاد است. پمپ های الکتریکی کوچک تر دارای شیار برای قرار دادن پیچ گوشتی در انتهای محور روی طرف فن برای انجام این کار می باشند، اگر محور حرکت نمی کند با یک چکش سر پلاستیکی ضربه آرامی به پیچ گوشتی بزنید( شکل ۶ ) از راه یک سوراخ مناسب بدنه پمپ و لوله مکش را با مایع پر کنید (شکل 1) تحت هیچ شرایطی پمپ را هنگامی که خشک است روشن نکنید.
در مورد پمپ های الکتریکی استفاده جهت صحیح چرخش بایستی بررسی شود و در صورت لزوم دوفاز بایستی معکوس شوند پمپ های الکتریکی تکفاز تنها قادرند جهت که پیش فرض کارخانه است بچرخن. کاربر مسئول بررسی آن خواهد بود که عملکرد پمپ الکتریکی متناسب با درجه بندی اسمی نشان داده شده پلاک پمپ باشد. اگر متناسب نبود، در صورت نصب پمپ شیر فلکه کشویی را روی لوله خروجی و یا میزان فشاری که در آن ضامن فشار رها میشود تنظیم نمایید.

۱۲. تعمیر و نگهداری

توجه قبل از انجام تعمیر و نگهداری منبع تغذیه برق را قطع نمایید.

اگر لازم است کاری روی دستگاه انجام شود، شیرهای کشویی قرار داده شده روی لوله‌های مکش و خروجی بایستی بسته شوند و مایع درون پمپ از راه سوراخ تخلیه، تعبیه شده در پمپ تخلیه شود. در مورد مایعات با دمای بیش از ۴۰ درجه اقدامات احتیاطی مناسب را به کار گیرید. در صورت توقف‌های طولانی دستگاه، خطر انجماد وجود دارد بایستی مخزن و تمامی لوله ها کاملاً تخلیه شوند. (در مناطق سردسیر).( شکل ۲ ). چنانچه مخزن، سوئیچ، سوئیچ فشار و یا دیگر اجزای هیدرولیک (مانند شیلنگ و اتصالات) نیاز به تعویض داشته باشند بایستی عملیات توسط پرسنل فنی متخصص صورت گیرد. در هر مورد، از اجزایی استفاده کنید که استاندارد و مورد کارخانه تولید کننده باشند تا ایمنی دستگاه تضمین شود.

۱۳. خرابی یا دفع زباله دستگاه

مراحل خاصی برای این کار لازم نیست. دستگاه از موادی ساخته شده است که هنگام دفع خطر خاصی برای سلامت انسان به همراه ندارد. جهت بازیافت یا دفع مواد سازنده دستگاه لطفاً با توجه به دفعات صنعتی جامد و مواد خطرناک و قوانین ملی و منطقه‌ای مراجعه نمایید. دستگاه الکتریکی یا الکترونیکی (با نماد برعکس WEEE ) بایستی جداگانه جمع‌آوری شوند. جهت رفع هرگونه پرسش و یا ابهامی که در مورد تخریب و دفع دستگاه دارید یا در مورد جوانبی که در اینجا مطرح نشده اند لطفاً با تولید کننده تماس حاصل نمایید.
