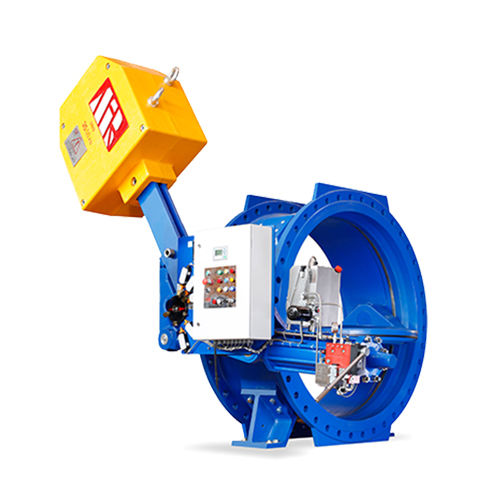

شیر پروانه ای سایز 2000 فلنچ دار با عملگر هیدرولیک میراب

شیر پروانه ای سایز 2000 فلنچ دار با عملگر هیدرولیک میراب نوعی شیر قطع و وصل اضطراری با بدنه و پروانه ای از جنس چدن داکتیل می باشد که برای انتقال آب کاربرد دارد.

حداکثر فشار کاری در شیر پروانه ای سایز 2000 فلنچ دار با عملگر هیدرولیک میراب، 40 بار می باشد که برای سیالاتی تا دمای 70 درجه سانتیگراد قابل استفاده هستند.

تمامی قطعات چدنی شیر پروانه ای فلنچ دار سایز 2000 با عملگر هیدرولیک توسط رنگ اپوکسی پودری آبی (RAL5015) یا (RAL5005) به روش الکترواستاتیکی و با ضخامت 250 میکرون پوشش داده می شوند.

نصب انواع شیر های ایمنی همچون شیر پروانه ای با عملگر هیدرولیکی در شبکه های انتقال آب، صدمات و خسارات را در شرایط اضطراری به حداقل می رساند و این نوع شیر ها به عنوان شیر قطع و وصل و یا شیر کنترلی کاربرد دارند.

ویژگی شیر پروانه ای با عملگر هیدرولیک سایز 2000 میراب

از ویژگی های حائز اهمیت شیر پروانه ای با عملگر هیدرولیک سایز 2000 میراب، سیستم عیب یابی منحصر بفرد آن است که همواره کلیه قسمت های شیر را کنترل نموده و در زمان وقوع هر نوع مشکل احتمالی سیگنال عیب را فعال نموده و نوع مشکل را بر روی صفحه نمایش تابلوی شیر نمایش می دهد و هم زمان اتاق فرمان را نیز آگاه می سازد تا پرسنل تعمیرات بتوانند سریعا رفع عیب نمایند.

همچنین این نوع از شیرآلات صنعتی میراب قادر هستند از اتاق فرمان (Remote) و یا از نزدیکی شیر (Local) فرمان بگیرند.

این شیر پروانه ای فلنچ دار با عملگر هیدرولیکی میراب به عنوان شیر ایمنی همواره آماده انجام وظیفه می باشد، لذا تمام قطعات ساخت داخل آن با دقت ساخته شده و از بهترین برند قطعات وارداتی استفاده گردیده است.

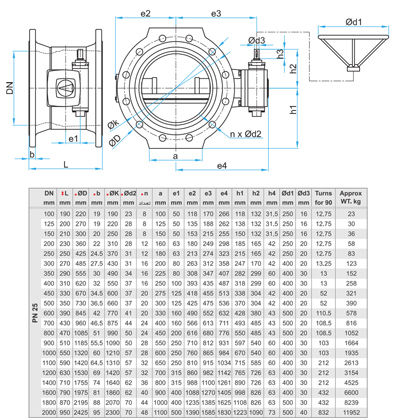

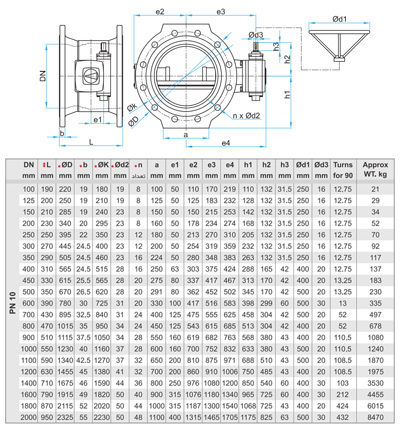

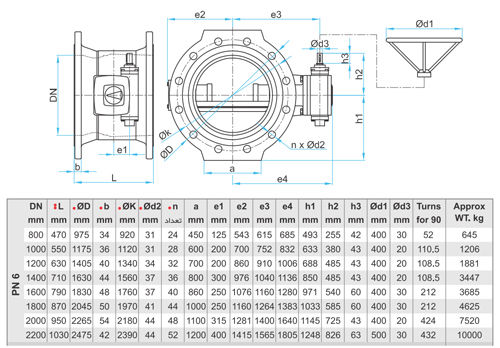

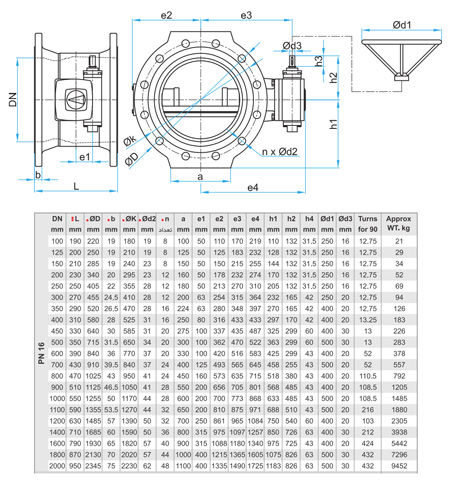

طراحی شیر پروانه ای فلنچ دار سایز 2000 با عملگر هیدرولیک میراب براساس استاندارد ( DIN EN 593 ( DIN 3354 انجام می شود و فاصله فلنچ تا فلنچ بر اساس استاندارد (DIN E 558-1 series 14 (DIN 3202-F4 ایجاد می گردد.

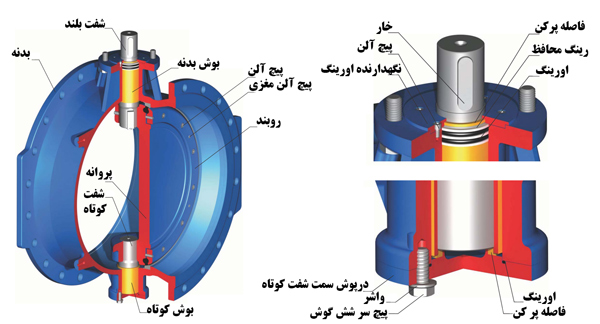

قطعات شیر پروانه ای سایز 2000 با عملگر هیدرولیک میراب

قطعات شیر پروانه ای سایز 2000 با عملگر هیدرولیک میراب شامل موارد زیر می باشد که در ادامه به بررسی جنس قطعات نیز پرداخته ایم:

• بدنه

• رینگ آببندی

• بوش بدنه

• پروانه

• لاستیک آببندی

• روبند

• پیچ آلن

• پیچ آلن مغزی

• شفت بلند

• شفت کوتاه

• فاصله پر کن

• درپوش سمت شفت کوتاه

• اورینگ

• واشر

• پیچ سر شش گوش

• خار

• خار نگهدارنده

• پیچ آلن مغزی سر استوانه ای

• رینگ محافظ

• نگهدارنده اورینگ

جنس قطعات شیر پروانه ای سایز 2000 با عملگر هیدرولیک میراب

• بدنه و پروانه (Disc & Body) شیر پروانه ای با عملگر هیدرولیک از جنس چدن داکتیل و مطابق استاندارد DIN EN 1563 تولید می شود.

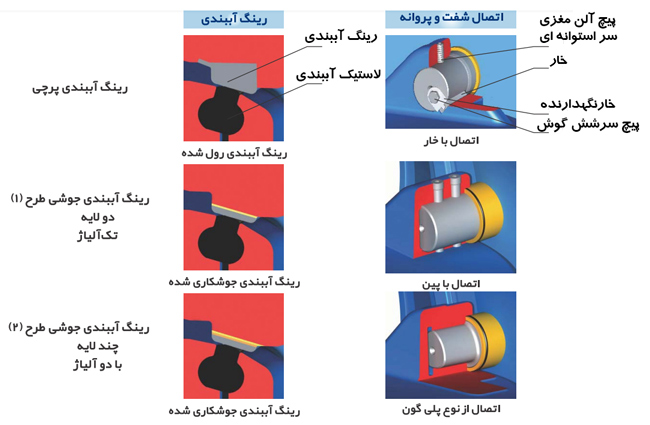

• رینگ آببندی بدنه (Body seat ring) از جنس استنلس استیل با روش رول کاری یا جوشکاری داخل بدنه تراشکاری مطابق با استاندارد 3-10088 DIN E تولید می شود.

• شفت ها (Shaft) در شیر پروانه ای فلنچ دار با عملگر هیدرولیک از جنس استنلس استیل و بر اساس استاندارد 3-10088 DIN E طراحی و تولید می شوند.

• لاستیک آببندی (Profile sealing ring) استفاده شده در شیر سایز 2000 فلنچ دار با عملگر هیدرولیک میراب از جنس EPDM بوده و داراي گواهينامه مجاز برای استفاده آب آشامیدنی از مراکز معتبر بین المللی می باشد.

• پیچ، مهره و واشر های داخلی تعبیه شده در شیر پروانه ای با عملگر هیدرولیک که در تماس با آب هستند از جنس استنلس استیل A2  و پیچ، مهره و واشر های خارجی از جنس فولاد گالوانیزه شده می باشند.

سیستم هیدرولیک شیر پروانه ای فلنچ دار سایز 2000

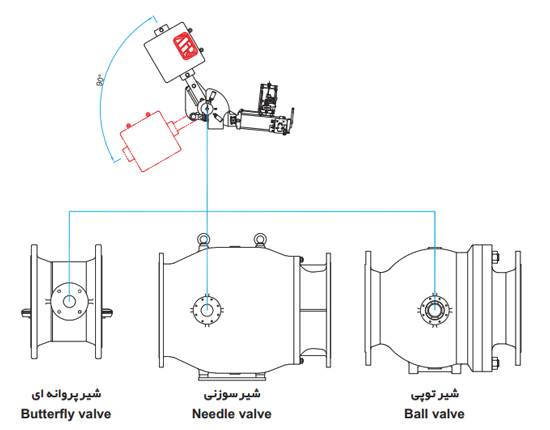

سیستم هیدرولیک در عملگرهای هیدرولیک وزنه ای شرکت میراب که در انواع شیر پروانه ای فلنچ دار تعبیه شده اند وظیفه تأمین انرژی لازم جهت بالا بردن وزنه و همچنین جلوگیری از سقوط سریع وزنه و ایجاد ضربه قوچ در خط لوله را بر عهده دارد.

اجزای اصلی سیستم هیدرولیک شامل موارد زیر می باشد:

• لوله ها و اتصالات بلوک کنترلی هیدرولیک

• جک (عملگر ) هیدرولیک

• پاورپک (مجموعه) موتور و پمپ و تانک روغن به همراه سیستم های حفاظتی)

تمامی قطعات سیستم هیدرولیک شیر های پروانه ای فلنچ دار میراب براساس استاندارد و ساخت اروپا می باشند و کل سیستم هیدرولیک پس از مونتاژ بصورت کامل و دقیق مورد تست قرار می گیرد.

در ادامه اجزای عملگر هیدرولیک وزنه ای و قسمت های مختلف سیستم هیدرولیک را بررسی کرده ایم.

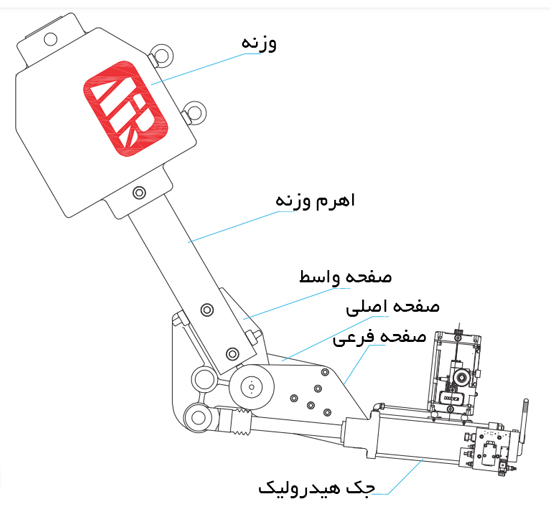

اجزای عملگر هیدرولیک در شیر پروانه ای فلنچ دار سایز 2000

• وزنه

• اهرم وزنه

• صفحه اصلی ( متصل به بدنه )

• صفحه واسط ( متحرک )

• صفحه فرعی

• جک هیدرولیک

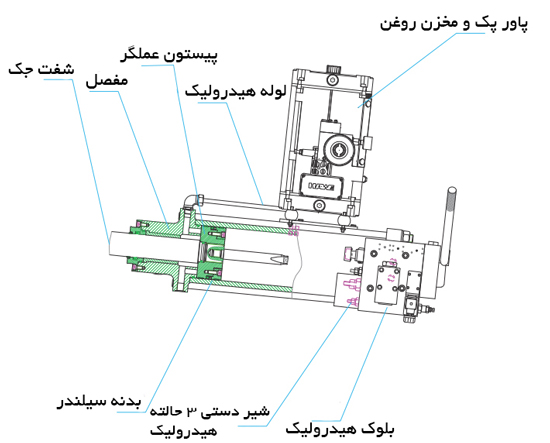

اجزای سیستم هیدرولیک در شیر پروانه ای فلنچ دار سایز 2000

• پاور پک و مخزن روغن

• لوله هیدرولیک

• پیستون عملگر

• مفصل

• شفت جک

• بدنه سیلندر

• بلوک هیدرولیک

• شیر دستی سه حالته هیدرولیک

• پمپ دستی هیدرولیک

تجهیزات جانبی شیر پروانه ای فلنچ دار سایز 2000 میراب

به همراه شیر پروانه ای فلنچ دار سایز 2000 میراب، تجهیزات جانبی زیر قرار دارد:

• سیستم گزارش عیوب

• شیر مسیر بای پس ( با عملگر برقی )

• سوئیچ تشخیص اختلاف فشار

• سوکت مخصوص بالا بردن عمر کاری بوبین سلونوئید هیدرولیک

• انباره ( آکومولاتور ) هیدرولیک

• مجموعه تست و شارژ گاز آکومولاتور

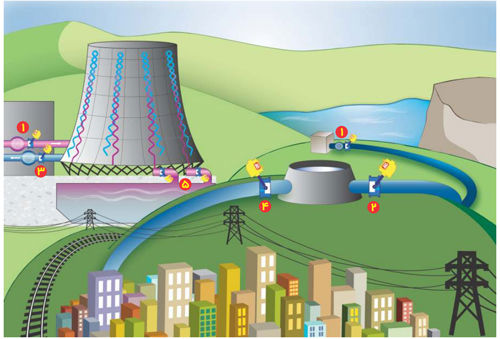

کاربردهای شیر پروانه ای سایز 2000 با عملگر هیدرولیک

معمول ترین حالت های کاربردهای شیر پروانه ای سایز 2000 فلنچ دار با عملگر هیدرولیک میراب در ادامه توضیح داده شده است و برای سایر کاربردها با مشخصات درخواستی توسط طراح پروژه قابل ارائه می باشد.

• شیر ایزوله، کنترل پمپ و یکطرفه ( Isolating, Non return and Pump control valve ) : در این حالت از این نوع شیر به صورت چند منظوره (ایزوله، یکطرفه و کنترل پمپ) استفاده می گردد.

• شیر کنترل ورودی مخازن ( Over flow Control valve for Reservoir ) : این شیر پروانه میراب در خط ورودی مخازن با دریافت فرمان از یک سنسور می تواند سطح آب مخزن را کنترل نماید.

• شیر ایمنی ورودی توربین ( Safety Valve for Turbine Inlet ) : این شیر پروانه ای فلنچ دار با عملگر هیدرولیک میراب در مسیر آب ورودی توربین قرار می گیرد و به عنوان شیر ایمنی در مواردی که توربین سریع باید متوقف گردد استفاده می شود.

• شیر شکستگی لوله ( Burst Control Valve ) : در شبکه های آبرسانی ممکن است لوله دچار شکستگی شود، این شیر جهت جلوگیری از خرابی های ناشی از جاری شدن آب و همچنین حفظ منابع آب، می تواند به خوبی انجام وظیفه نموده وسریعا مسیر آب را بدون نیاز به انرژی خارجی مسدود نماید.

• شیر تخلیه اضطراری آب از سیستم ( Quick opening valve ) : در برخی شرایط نیاز است سریعا و به طور اضطراری جریان آب اضافی از شبکه به داخل سیستم ایجاد گردد که این نوع شیر پروانه ای سایز 2000 با عملگر هیدرولیک می تواند با باز کردن سریع مسیر این جریان را برقرار سازد.

نصب شیر پروانه ای سایز 2000 با عملگر هیدرولیک میراب

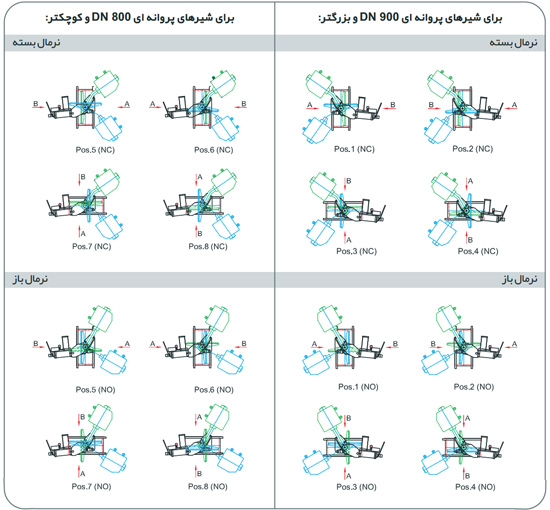

نصب شیر پروانه ای سایز 2000 با عملگر هیدرولیک میراب در حالت های مختلفی امکان پذیر می باشد، برای انتخاب موقعیت مناسب نصب عملگر به موارد زیر توجه فرمایید:

• زاویه نصب شیر در خط (افقی یا عمودی)

• سمت قرارگیری وزنه و عملگر هیدرولیک نسبت به جهت سمت پرفشار خط (A) هنگام بسته بودن شیر

• وضعیت کارکرد شیر تحت شرایط نرمال بهره برداری در محل نصب (شیر در شرایط کارکرد عادی باز یا بسته است؟)

• سایز شیر (برای شیرهای سایز 900 و بالاتر ستون سمت راست و سایزهای 800 و کوچکتر ستون سمت چپ بررسی گردد.)

توجه داشته باشید که شیرهای پروانه ای میراب از هر دو سمت پروانه دارای قابلیت آب بندی می باشد (سمت روبند و سمت شفت) ولی برای آب بندی بهتر و همچنین تنظیم راحت تر لاستیک آب بندی بدون تخلیه سمت پر فشار، بهتر است حالت نصب شیر طوری انتخاب شود که در زمان بسته بودن شیر، شفت پروانه در سمت پرفشار (A) قرار گیرد.
