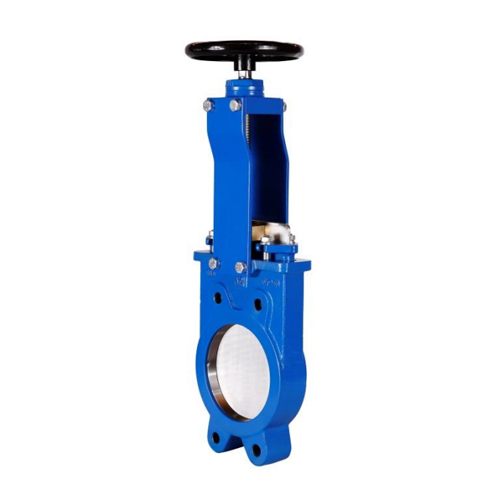

شیر کشویی سایز 125 چاقویی 10 بار میراب

شیر کشویی سایز 125 چاقویی میراب دارای سیستم آب بندی یکطرفه میباشد که در صنایع مختلفی همچون صنایع نفت، گاز و پتروشیمی، نیروگاه های حرارتی و کارخانجات تولید کننده مواد شیمیایی مورد استفاده قرار می گیرد.

شیر کشویی سایز 125 چاقویی میراب دارای اتصال فلنچی می باشد و حداکثر فشار کاری که می تواند تحمل کند 10 بار می باشد و برای فشار کاری بالاتر قابل استفاده نمی باشد.

شیر کشویی چاقویی میراب سایز 125 از انواع شیر قطع و وصل می باشد که بین دو فلنچ لوله یا به فلنچ انتهای خط قابل نصب می باشد.

ویژگی های شیر کشویی سایز 125 چاقویی 10 بار میراب

• طراحی خاص این نوع شیر میراب به گونه ای است که قطعات در حال حرکت، کمترین تماس را با یکدیگر دارند.

• شیر کشویی چاقویی تحمل هرگونه انبساط حرارتی قطعات را بدون اینکه تاثیری در عملکرد آن وجود داشته باشد را دارد.

• طراحی بدنه شیر کشویی سایز 125 چاقویی 10 بار میراب از نوع ویفری می باشد.

• تیغه شیر کشویی چاقویی میراب به طور کامل بالا می رود، که سبب می شود مواد جامد به راحتی عبور کنند.

• این شیر کشویی میراب دارای سیت قابل تعویض است و می توان آن را در انتهای خط نیز نصب نمود.

•  بدنه شیر کشویی چاقویی میراب از جنس انواع چدن داكتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس طراحی و تولید می شوند.

• تیغه و ماردون تعبیه شده در شیر چاقویی میراب از جنس استنلس استیل بر اساس استاندارد می باشد.

• تیغه این نوع شیر برای محیط های خورنده، فرسایشی و ساینده مناسب و قابل استفاده می باشد.

• حداکثر فشار کاری قابل تحمل شیر کشویی سایز 125 چاقویی میراب 10 بار می باشد و و برای فشارهای بالاتر نمی تواند مورد استفاده قرار گیرد.

• آب بندی ماردون در شیر کشویی چاقویی میراب توسط پکینگ PTFE انجام شده است.

• آب بندی تيغه به بدنه شیر کشویی سایز 125 چاقویی 10 بار میراب توسط الاستومر و پکينگ های مخصوص انجام شده است.

• ماردون تعبیه شده در این نوع از شیر میراب غیر بالا رونده بوده و کاملا حول محور خود می چرخد و هرگز از بدنه خارج نمی شود.

• راهنماهای تفلونی زبانه شیر کشویی سایز 125 چاقویی 10 بار از جنس پليمر مخصوص بوده که باعث کاهش گشتاور و سایش در بدنه شیر می شود.

• کلیه قطعات چدنی شیر کشویی چاقویی توسط رنگ اپوکسی پودری آبی (RAL5015) یا (RAL5005) به روش الکترواستاتیکی و با ضخامت 250 میکرون پوشش داده شده است.

• پوشش رنگ قطعات این شیر برای آب آشامیدنی دارای گواهینامه مجاز از موسسات معتبر بین المللی می باشد.

کاربرد شیر کشویی سایز 125 چاقویی 10 بار میراب

شیرآلات صنعتی همواره نقش مهمی در تاسیسات و سیستم های صنعتی داشته است، کاربرد شیر کشویی سایز 125 چاقویی 10 بار میراب قطع و وصل جریان طیف وسیعی از سیال هایی همچون آب خام و دریا، مواد فاضلابی، پودری و خمیری با ویسکوزیته بالا، انواع سيال های چسبنده همچون شیره قند، مواد غذایی و آشامیدنی، مواد شیمیایی خمیر کاغذ می باشد.

محدودیت کاربرد شیر کشویی سایز 125 چاقویی 10 بار میراب

محدودیت کاربرد شیر کشویی سایز 125 چاقویی 10 بار میراب در استفاده جهت تنظیم و کنترل جریان می باشد، زیرا ممکن است در اثر فشار سیال به تیغه شیر پدیده کاویتاسیون رخ دهد و به بدنه و اجزای داخلی شیر آسیب زده شود و حتی ممکن است باعث از بین رفتن دیسک و آب بندی شیر شود.

به همین علت استفاده از شیر کشویی سایز 125 چاقویی میراب جهت کاربردهای کنترلی و تنظیم جریان توصيه نمی شود.

استاندارد های تولید شیر کشویی سایز 125 چاقویی میراب

مشخصات استاندارد های تولید شیر کشویی سایز 125 چاقویی میراب به شرح زیر می باشد:

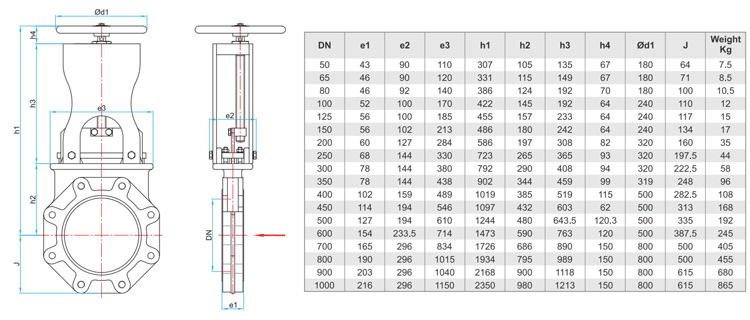

1. استاندارد طول شیر : DIN 3302–K1

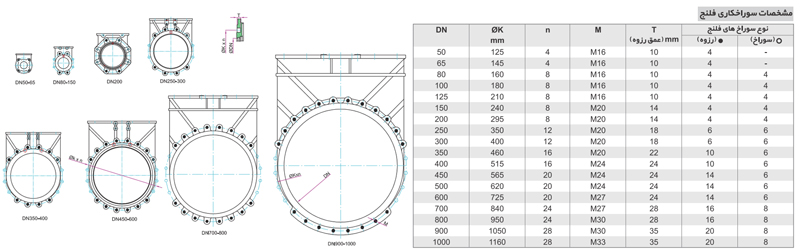

2. استاندارد ابعاد فلنچ های اتصال : DIN EN 1092-2 (DIN 2501)

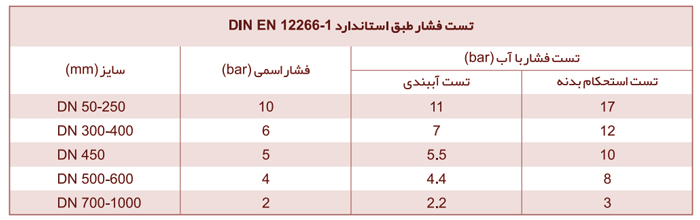

3. استاندارد تست فشار : DIN EN 12266-1

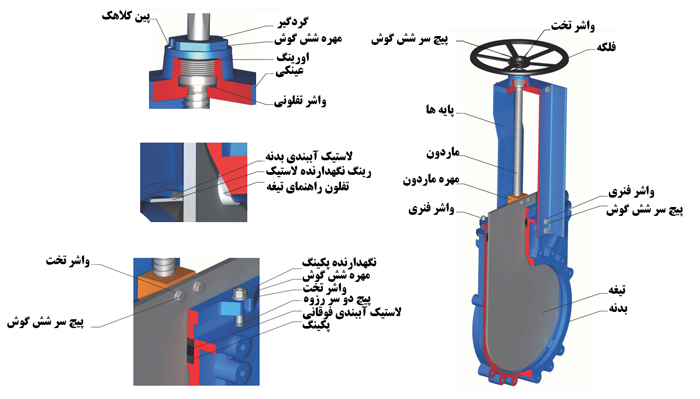

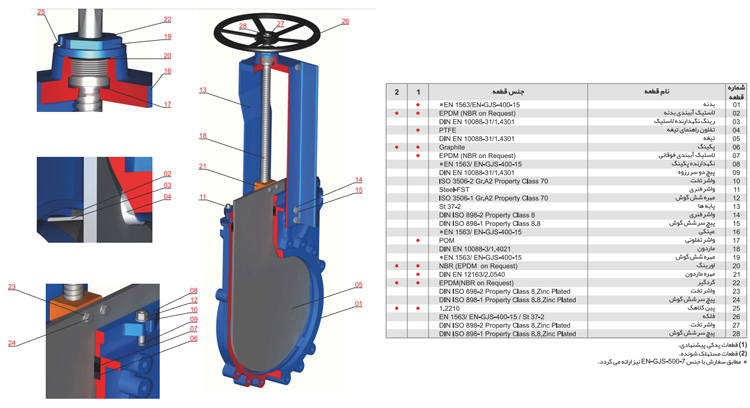

قطعات شیر کشویی سایز 125 چاقویی میراب

شیر کشویی سایز 125 چاقویی میراب از قطعات زیر تشکیل شده است که در ادامه به تفصیل توضیح داده ایم و هر کدام را در تصویر مشخص کرده ایم:

• بدنه

• لاستیک آب بندی بدنه

• رینگ نگهدارنده لاستیک

• تفلون راهنمای تیغه

• تیغه

• پکینگ

• لاستیک آببندی فوقانی

• نگهدارنده پکینگ

• پیچ دو سر رزوه

• واشر تخت

• واشر فنری

• پیچ سر شش گوش

• پایه ها

• عینکی

• واشر تفلونی

• ماردون

• مهره شش گوش

• اورینگ

• مهره ماردون

• گردگیر

• پین کلاهک

• فلکه
