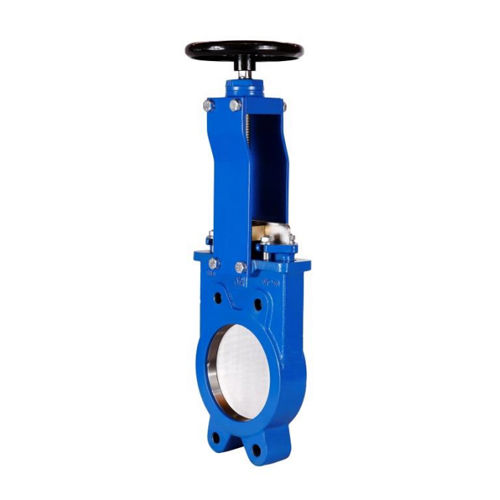

شیر کشویی سایز 900 چاقویی 2 بار میراب

شیر کشویی سایز 900 چاقویی میراب دارای سیستم آب بندی یکطرفه میباشد که در صنایع مختلفی همچون صنایع نفت، گاز و پتروشیمی، نیروگاه های حرارتی و کارخانجات تولید کننده مواد شیمیایی مورد استفاده قرار می گیرد.

شیر کشویی سایز 900 چاقویی میراب دارای اتصال فلنچی می باشد و حداکثر فشار کاری که می تواند تحمل کند 2 بار می باشد و برای فشار کاری بالاتر قابل استفاده نمی باشد.

شیر کشویی چاقویی میراب سایز 900 از انواع شیر قطع و وصل می باشد که بین دو فلنچ لوله یا به فلنچ انتهای خط قابل نصب می باشد.

ویژگی های شیر کشویی سایز 900 چاقویی 2 بار میراب

• طراحی خاص این نوع شیر میراب به گونه ای است که قطعات در حال حرکت، کمترین تماس را با یکدیگر دارند.

• شیر کشویی چاقویی تحمل هرگونه انبساط حرارتی قطعات را بدون اینکه تاثیری در عملکرد آن وجود داشته باشد را دارد.

• طراحی بدنه شیر کشویی سایز 900 چاقویی 2 بار میراب از نوع ویفری می باشد.

• تیغه شیر کشویی چاقویی میراب به طور کامل بالا می رود، که سبب می شود مواد جامد به راحتی عبور کنند.

• این شیر کشویی میراب دارای سیت قابل تعویض است و می توان آن را در انتهای خط نیز نصب نمود.

•  بدنه شیر کشویی چاقویی میراب از جنس انواع چدن داكتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس طراحی و تولید می شوند.

• تیغه و ماردون تعبیه شده در شیر چاقویی میراب از جنس استنلس استیل بر اساس استاندارد می باشد.

• تیغه این نوع شیر برای محیط های خورنده، فرسایشی و ساینده مناسب و قابل استفاده می باشد.

• حداکثر فشار کاری قابل تحمل شیر کشویی سایز 900 چاقویی میراب 2 بار می باشد و و برای فشارهای بالاتر نمی تواند مورد استفاده قرار گیرد.

• آب بندی ماردون در شیر کشویی چاقویی میراب توسط پکینگ PTFE انجام شده است.

• آب بندی تيغه به بدنه شیر کشویی سایز 900 چاقویی 2 بار میراب توسط الاستومر و پکينگ های مخصوص انجام شده است.

• ماردون تعبیه شده در این نوع از شیر میراب غیر بالا رونده بوده و کاملا حول محور خود می چرخد و هرگز از بدنه خارج نمی شود.

• راهنماهای تفلونی زبانه شیر کشویی سایز 900 چاقویی 2 بار از جنس پليمر مخصوص بوده که باعث کاهش گشتاور و سایش در بدنه شیر می شود.

• کلیه قطعات چدنی شیر کشویی چاقویی توسط رنگ اپوکسی پودری آبی (RAL5015) یا (RAL5005) به روش الکترواستاتیکی و با ضخامت 250 میکرون پوشش داده شده است.

• پوشش رنگ قطعات این شیر برای آب آشامیدنی دارای گواهینامه مجاز از موسسات معتبر بین المللی می باشد.

کاربرد شیر کشویی سایز 900 چاقویی 2 بار میراب

شیرآلات صنعتی همواره نقش مهمی در تاسیسات و سیستم های صنعتی داشته است، کاربرد شیر کشویی سایز 900 چاقویی 2 بار میراب قطع و وصل جریان طیف وسیعی از سیال هایی همچون آب خام و دریا، مواد فاضلابی، پودری و خمیری با ویسکوزیته بالا، انواع سيال های چسبنده همچون شیره قند، مواد غذایی و آشامیدنی، مواد شیمیایی خمیر کاغذ می باشد.

محدودیت کاربرد شیر کشویی سایز 900 چاقویی 2 بار میراب

محدودیت کاربرد شیر کشویی سایز 900 چاقویی 2 بار میراب در استفاده جهت تنظیم و کنترل جریان می باشد، زیرا ممکن است در اثر فشار سیال به تیغه شیر پدیده کاویتاسیون رخ دهد و به بدنه و اجزای داخلی شیر آسیب زده شود و حتی ممکن است باعث از بین رفتن دیسک و آب بندی شیر شود.

به همین علت استفاده از شیر کشویی سایز 900 چاقویی میراب جهت کاربردهای کنترلی و تنظیم جریان توصيه نمی شود.

استاندارد های تولید شیر کشویی سایز 900 چاقویی میراب

مشخصات استاندارد های تولید شیر کشویی سایز 900 چاقویی میراب به شرح زیر می باشد:

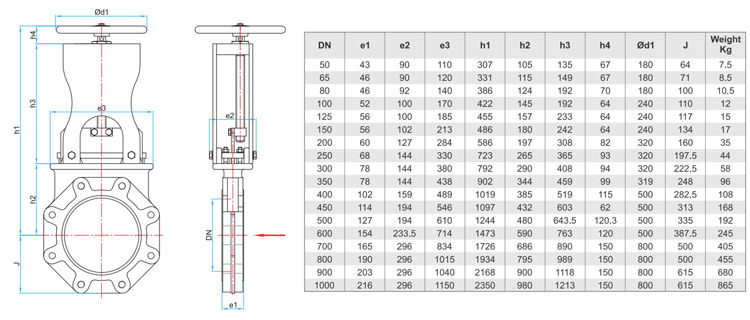

1. استاندارد طول شیر : DIN 3302–K1

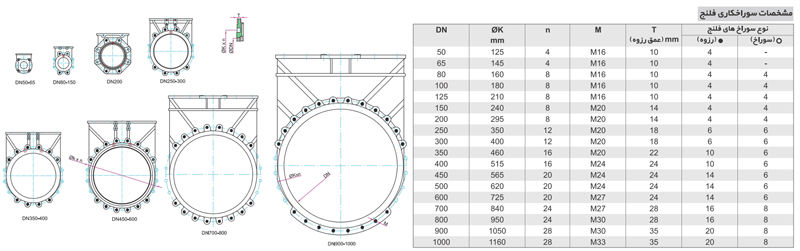

2. استاندارد ابعاد فلنچ های اتصال : DIN EN 1092-2 (DIN 2501)

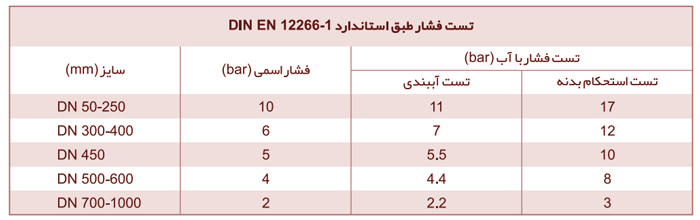

3. استاندارد تست فشار : DIN EN 12266-1

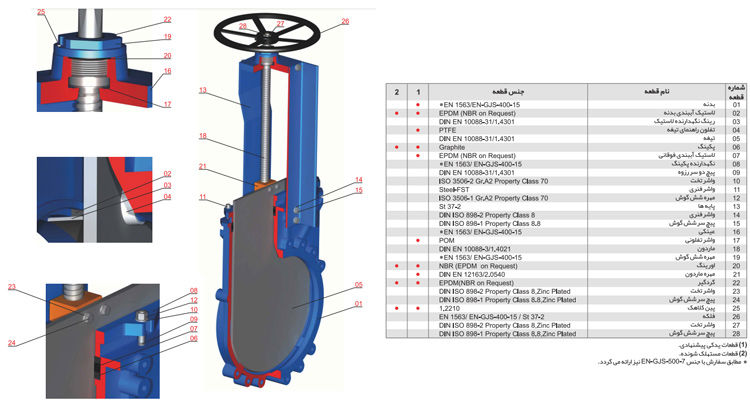

قطعات شیر کشویی سایز 900 چاقویی میراب

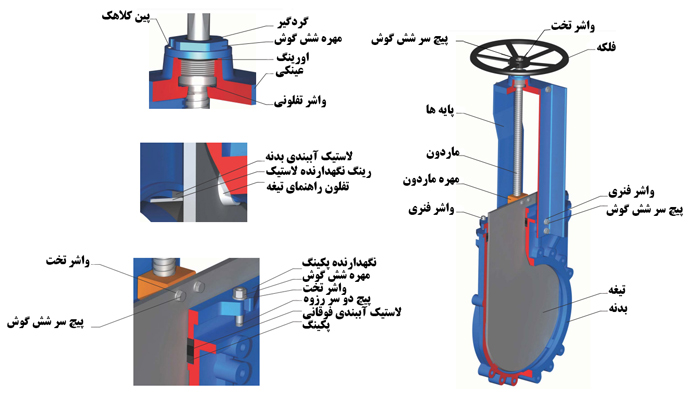

شیر کشویی سایز 900 چاقویی میراب از قطعات زیر تشکیل شده است که در ادامه به تفصیل توضیح داده ایم و هر کدام را در تصویر مشخص کرده ایم:

• بدنه

• لاستیک آب بندی بدنه

• رینگ نگهدارنده لاستیک

• تفلون راهنمای تیغه

• تیغه

• پکینگ

• لاستیک آببندی فوقانی

• نگهدارنده پکینگ

• پیچ دو سر رزوه

• واشر تخت

• واشر فنری

• پیچ سر شش گوش

• پایه ها

• عینکی

• واشر تفلونی

• ماردون

• مهره شش گوش

• اورینگ

• مهره ماردون

• گردگیر

• پین کلاهک

• فلکه
