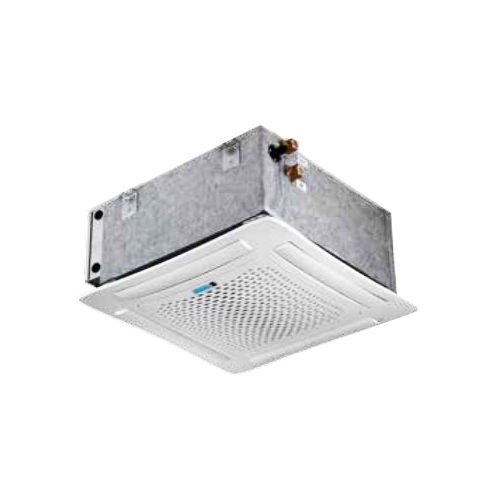

فن کویل کاستی چهارطرفه تهویه مدل ستاره ST 400 با ابعاد مناسب جهت تعبیه در انواع سقف کاذب تولید شده و قابل استفاده در اماکن مسکونی، اداری، تجاری، مراکز خرید و... میباشد.
در ساخت بدنه ی این فن کویل ها از ورق گالوانیزه مرغوب استفاده شده و جداره ی داخلی آن با عایق EPS و از عایق ضد کندانس جهت پوشش بدنه ی خارجی آن استفاده شده است و بنا به تقاضا، امکان این وجود دارد از عایق الاستومری استفاده شود تا علاوه بر جلوگیری از هدر رفت حرارت و برودت، صدای دستگاه نیزکاهش یابد.
موتوراستفاده شده دراین فن کویل دارای محافظ حرارتی است، بطوریکه در زمان افزایش حرارت بیش از حد، دستگاه خاموش شده و پس از خنک شدن، دوباره شروع بکار میکند و این امر دلیل بر افزایش طول عمر دستگاه میشود.
درفن کویل کاستی 4 طرفه ستاره 400CFM، فن سانتریفوژ بکوارد با کمترین سطح صدای ممکن تعبیه شده و دلیل این عملکرد با صدای کم، استفاده از لرزه گیرلاستیکی در قسمت اتصال پره ها به شفت موتور میباشد.
کویل بکار رفته دراین فن کویل تهویه پس از ساخت، چربی زدایی و تست نشتی میشود. فین های استفاده شده در این کویل ها از نوع موج دار است که ظرفیت بالاتری دارند و کلکتورهای این کویل ها از جنس برنج بوده و نکته ی حائز اهمیت این است که طراحی آن بگونه ای است که بر روی دستگاه پیچ میشوندو براحتی میتوان آن را بوسیله ی یک عدد آچار باز و بست نمود.
فن کویل کاستی چهار طرفه ستاره مدل ST 400 تهویه دارای پمپ درین میباشد که آب کندانس تا ارتفاع 65 سانتی متر را تخلیه میکند و با توجه به وجود شیر یکطرفه در این پمپ از برگشت آب تخلیه به داخل دستگاه جلوگیری میشود. طراحی این پمپ به گونه ای است که ریزش احتمالی آب از داخل دستگاه به بیرون وجود نداشته و شلنگ های تخلیه آب کندانس نیز از جنس EPDM انتخاب شده تا در برابر تغییرات دمایی از مقاومت بالایی برخوردار باشند.

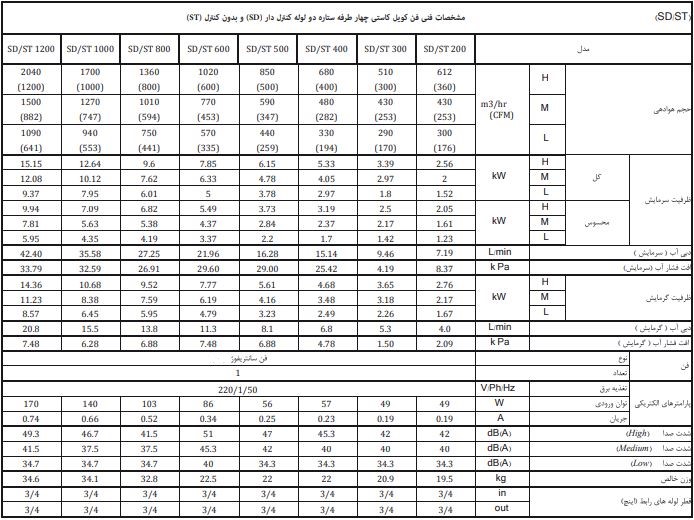

ظرفیت سرمایشی و گرمایشی فن کویل کاستی چهار طرفه ستاره 400 CFM
ظرفیت سرمایشی فن کویل کاستی چهار طرفه ستاره CFM 400 برند تهویه در بالاترین حالت برابر 5.33 کیلووات، در حالت متوسط 4.05 کیلووات، در کمترین حالت به میزان 1.52 کیلووات و ظرفیت گرمایش این فن کویل نیز در بالاترین حالت برابر 4.68 کیلووات، در حالت متوسط 3.48 کیلووات و در کمترین حالت به میزان 2.49 کیلووات میباشد.
( اعداد درج شده فوق بر اساس شرایط زیراست )
در حالت سرمایش میزان دمای هوای ورودی به فن کویل 27 درجه سانتیگراد خشک و 19 درجه سانتیگراد مرطوب و درحالت
گرمایش برابر 20 درجه سانتیگراد است.
میزان دمای آب ورودی نیز در حالت سرمایش 7 درجه سانتیگراد در زمان ورود و 12 درجه سانتیگراد در زمان خروج بوده و در
زمان گرمایش میزان دمای آب ورودی 50 درجه سانتیگراد میباشد.
برق مصرفی
نوع برق مصرفی 220 ولت، 50 هرتز و تکفاز بوده، توان ورودی برابر 57 وات و میزان جریان برق در این مدل از فن کویل
0.23 آمپر میباشد.
حجم هوادهی ودبی آب ورودی وافت فشار آب
در فن کویل کاستی چهار طرفه ستاره تهویه مدل ST 400 میزان جریان هوا در حالت زیاد به میزان 680 مترمکعب در ساعت، در حالت متوسط 480 مترمکعب در ساعت و در حالت کم 330 متر مکعب در ساعت، دبی آب ورودی نیز درحالت سرمایش و گرمایش این فن کویل به ترتیب به میزان 15.14 و 6.8 لیتر در ساعت و میزان افت فشار در حالت سرمایش 25.42 و در زمان گرمایش برابر 4.78 کیلو پاسکال میباشد.
میزان شدت صدا فن کویل کاستی چهار طرفه ستاره مدل ST 400 تهویه
میزان شدت صدای فن کویل کاستی چهار طرفه ستاره 400 CFM در فاصله ی 1 متری دستگاه اندازه گیری شده است که دربالاترین حالت به میزان 45.3 و در حالت متوسط 40 و در کمترین حالت 34.3 دسیبل است.

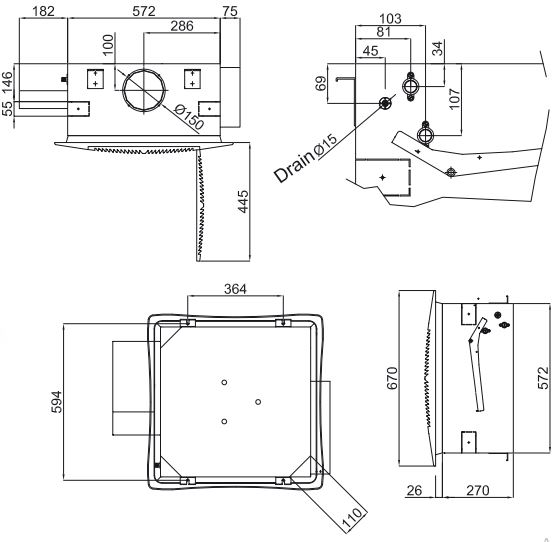

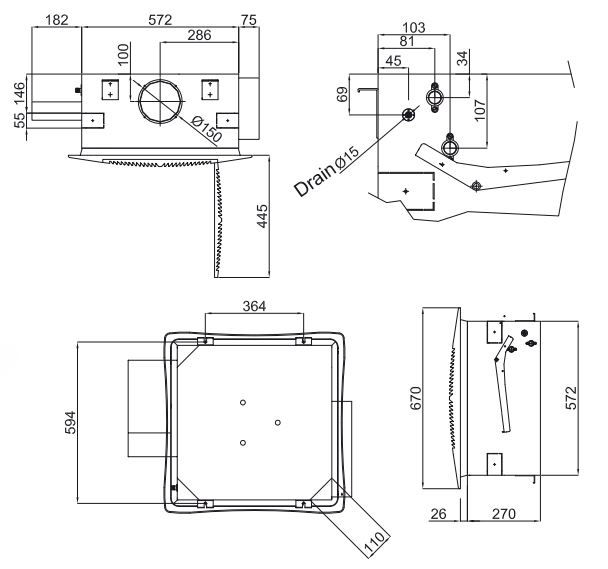

ابعاد، وزن و سایز اتصالات فن کویل کاستی چهار طرفه ستاره CFM 400 برند تهویه
عرض 527 میلیمتر
طول 527 میلیمتر
ارتفاع 270 میلیمتر
وزن خالص 22 کیلوگرم
سایز لوله های ورودی و خروجی 3/4 اینچ
ویژگی های فن کویل کاستی چهارطرفه ستاره برند تهویه 400 CFM
استفاده از فیلتر با قابلیت شستشو، با دوام و تعویض آسان
قاب ساخته شده از مواد ABS مقاوم
دارای تشت تقطیر داخلی عایق کاری شده با عایق EPS

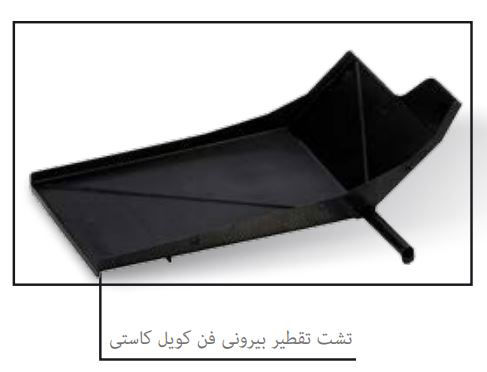

دارای تشت تقطیر بیرونی جهت جمع آوری آب کندانس اتصالات از جنس ABS
عایق کاری کامل داخل و خارج بدنه با فشردگی بالا
(عایق کاری داخل بدنه با عایق EPS به ضخامت 10 میلی متر و عایق ضد کندانس با ضخامت 2 میلی متربرای خارج بدنه)
در صورت درخواست مشتری امکان استفاده از عایق الاستومری نیز میباشد.
دارای ابعاد مناسب و قابل نصب در سقف کاذب
دارای چهار حالت کارکرد به صورت فن، سرمایش، گرمایش و اتوماتیک
مجهز به پمپ سانتریفوژ جهت تخلیه آب کندانس کویل
دارای کویل گرد جهت یکنواختی هوای خروجی و افزایش ظرفیت برودتی و حرارتی و کاهش افت فشار هوا
امکان تولید به صورت 4 لوله ای ( کویل سرمایشی و گرمایشی مجزا در صورت سفارش مشتری)
دارای سنسور دمای آب کویل
مجهز به شیر یکطرفه جهت جلوگیری از برگشت آب کندانس به داخل دستگاه
دارای سه سرعت استاندارد با سطح صدای پایین
مجهز به شیر هواگیری
دسترسی آسان به فن و الکترو موتور جهت انجام سرویس دوره ای
استفاده از ورق گالوانیزه مرغوب جهت ساخت بدنه داخلی
