بوستر پمپ آتش نشانی بامین تهویه

بوستر پمپ آتش نشانی بامین تهویه

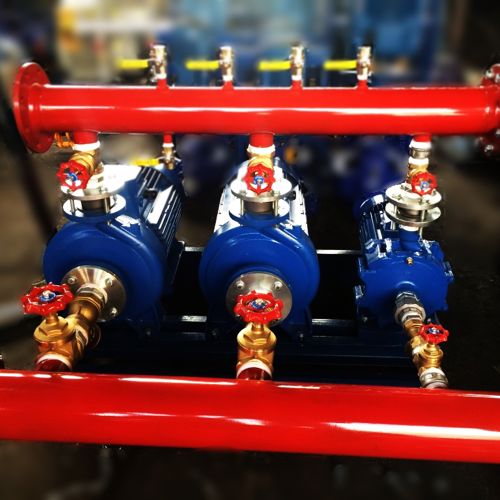

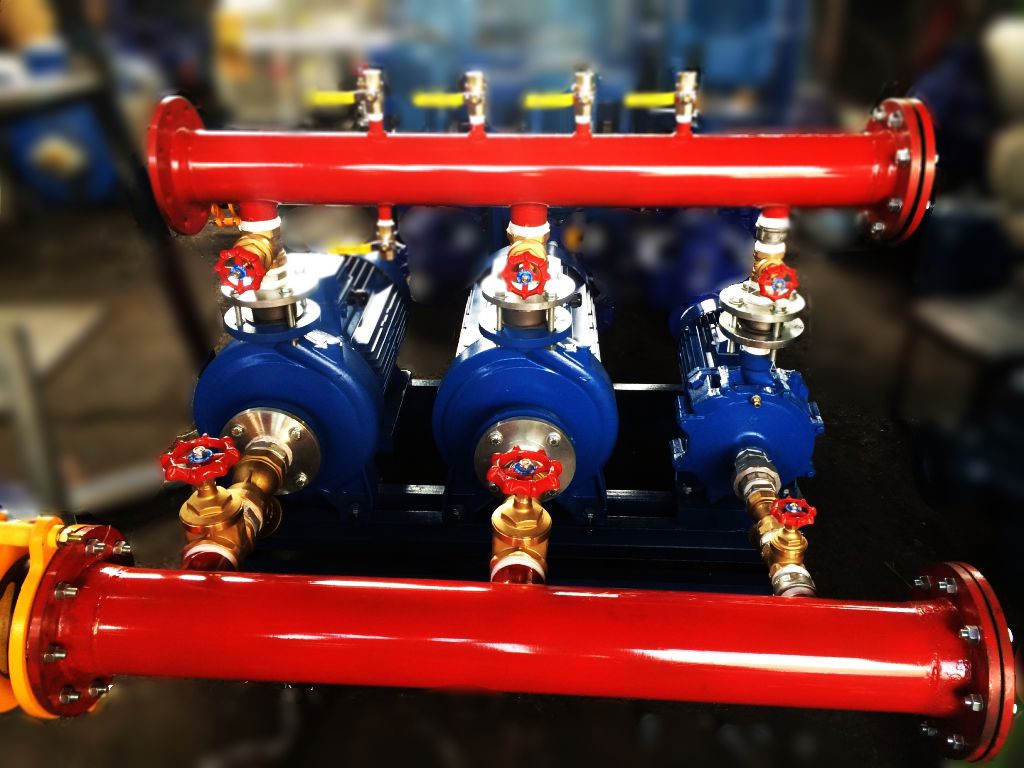

بوستر پمپ آتش نشانی بامین تهویه از انواع پمپ های ایرانی و خارجی با برند های معتبر گراندفوس،داب،پمپیران،پنتاکس،لواراو...در انواع پمپهای تک پروانه یا طبقاتی و ... طبق سفارش مشتریان تولید و عرضه میگردد. بوستر پمپ آتش نشانی باید حداقل شامل دو پمپ باشد که از یکی از پمپ ها به عنوان پمپ اصلی و از دیگری به عنوان پمپ رزرو استفاده نمود.
بوستر پمپ آتش نشانی بامین تهویه می توانند بدون پمپ جاکی و یا با پمپ جاکی ساخته شوند.
در محاسبات بوستر پمپ آتش نشانی بامین تهویه تعداد و ظرفیت الکتروپمپها باید به گونه ای محاسبه شود که هر یک از الکتروپمپها به تنهایی جوابگوی نیاز مجموعه باشد.

بوستر پمپ آتش نشانی بامین تهویه بصورت دور ثابت تولید می شوند چرا که در زمان نیاز باید الکتروپمپها جهت تامین هد و دبی با حداکثر ظرفیت عمل نمایند.
در ظرفیت های بالا بوستر پمپ آتش نشانی بامین تهویه به جهت جلوگیری از عملکرد الکتروپمپهای بزرگتر برای جبران و تامین فشار اعم از مصارف جزئی و نشتی از الکتروپمپها جوکی با ظرفیت دبی 5 تا 10 درصدالکتروپمپهای اصلی و هدی برابر با هد الکتروپمپهای اصلی باشد.


جوکی پمپ در بوستر پمپ آتش نشانی بامین تهویه

الکتروپمپ جوکی بطور موازی با الکتروپمپهای اصلی در بوستر پمپ نصب می گردد و از کلکتور مشترک استفاده می کند. فشار تنظیمی جهت عملکرد الکتروپمپ جوکی برای جلوگیری از عملکرد الکتروپمپ های اصلی حدودا 0/34 بار یا 5 psi بالا تر از فشار استارت الکتروپمپ های اصلی تنظیم می شود و اگر در سیستم آتش نشانی اتفاقی رخ داده باشد که نیاز به عملکرد الکتروپمپ های اصلی باشد فشار سیستم تا حد زیادی افت پیدا می کند الکتروپمپ های اصلی روشن می شوند. در این حالت الکترو پمپ جوکی خاموش خواهد شد. بطور دقیق طبق استاندارد NFPA24 سال 1995 مقدار دبی الکتروپمپ جوکی به ازای هر 100 نقطه اتصال در کل سیستم 0/5 گالن در ساعت می باشد.
دیفرنشیال پمپ جوکی بوستر پمپ باید بر اساس 0/68 بار تنظیم شود.(10psi)


اجزای بوستر پمپ آتش نشانی بامین تهویه

اجزای اصلی بوستر پمپ های آتش نشانی شامل الکتروپمپها، شاسی، کنترل کننده ها، تابلوبرق، کلکتورهای مکش و دهش، شیرآلات و لرزه گیرها . منبع تحت فشار می باشد.
امکان سفارش و ساخت بوستر پمپ آتش نشانی بامین تهویه با انواع مختلف تجهیزات از جمله شیرهای یکطرفه سوپاپی، دریچه ای، دیسکی و .... انواع شیر فلکه های کشویی، پروانه ای و ..... انواع تابلو برق های دیواری و یا سوار بر شاسی دستگاه، ضدآب و .... را دارد. لرزه گیرها در بوستر پمپ آتش نشانی بامین تهویه به جهت جلوگیری از وارد آمدن لرزش ها و ارتعاشات به شبکه لوله کشی در محل اتصال کلکتور بوستر پمپ به سیستم اطفاء حریق نصب می گردد و معمولا از برند ارتعاشات صنعتی ایران از نوع زرد با تحمل فشار 10 بار و دمای 60 درجه و یا نوع آبی با تحمل فشار 16 بار و دمای 60 درجه سانتی گراد استفاده می گردد. این لرزه گیرها از نوع مهاردار با اتصالات فلنچی هستند. در کلکتور آب خروجی از بوستر پمپ آتش نشانی بامین تهویه یک اتصال ۱ اینچ برای نصب لوله آب شهر در نظر گرفته میشود.

شیرهای یکطرفه در بوستر پمپ ها به جهت جلوگیری از حرکت سیال در خلاف مسیر رانش پمپ در نظر گرفته شده است. هنگامی که الکتروپمپ ها خاموش هستند فشار آب موجود در شبکه لوله کشی و فشار منبع تحت فشار بروی کلکتور خروجی پمپ ها اعمال می گردد که اگر شیرهای یکطرفه وجودنداشته باشد آب مجموعه کاملا به سمت منبع تغذیه هدایت می شود.
در حالت دوم می توان گفت در سیستم الکتروپمپ های پارالل مانند بوستر پمپ ها هنگامی که تعدادی از پمپ ها کار نمی کنند برای جلوگیری از برگشت آب از مسیر پمپ های دیگر که خاموش هستند می بایست در خروجی هر پمپ از شیرهای یکطرفه استفاده نمود تا آبی که پمپ شده مجددا به کلکتور مکش باز نگردد.


منبع تحت فشار در بوستر پمپ آتش نشانی بامین تهویه

منابع تحت فشار بوستر پمپ آتش نشانی بامین تهویه از نوع دیافراگمی با تیوپ قابل تعویض و از معتبرترین برندها از جمله زیلمت، آکوا، ایمرا و رفلکس و ... . شیرآلات بکار رفته در بوستر پمپ های آتش نشانی تا سایز 2 اینچ بهتر است از نوع برنجی دنده ای و از سایز "2 به بالا بهتر است از نوع چدنی با اتصال فلنچی انتخاب گردند. نصب شیرآلات تا سایز 4 اینچ نیز از نوع دنده ای برنجی امکان پذیر است. فشار کاری تمامی اتصالات بکار رفته بوستر پمپ آتش نشانی بامین تهویه 5/1 برابر حداکثر فشار الکتروپمپ های دستگاه می باشد.


کلکتور بوستر پمپ آتش نشانی بامین تهویه

کلکتورهای بکار رفته در بوستر پمپ آتش نشانی بامین تهویه از نوع مانسمان بدون درز سیاه انتخاب می شود در نهایت با پوشش ضد زنگ و رنگ قرمز پوشش داده می شود. حداقل سایز کلکتور در بوستر پمپ آتش نشانی بامین تهویه در سمت مکش ۵ اینچ و درسمت دهش معادل ۴ اینچ میباشد.گیج های فشار در بوستر پمپ آتش نشانی بامین تهویه از نوع روغنی با اتصال از زیر با صفحه ۱۰ سانتیمتری میباشند.

در مسیر آب ورودی به کلکتور بوستر پمپ آتش نشانی باید شیر قطع و وصل و سه راه صافی متناسب با ابعاد کلکتور در نظر گرفت. در بوستر پمپ آتش نشانی بامین تهویه صافی ها با توجه به سایز می توانند از نوع چدنی با اتصال فلنچی و یا برنجی با اتصال رزوه ای باشد. می توان صافی را به صورت مجزا در ورودی هر پمپ نصب کرد و یا می توان بصورت مرکزی روی لوله کلکتور اصلی نصب کرد که با توجه به فشار و دبی و به طبع آن سرعت بالای سیال در بوستر پمپ های آتش نشانی بهتر است که در مسیر اصلی کلکتور نصب شود.


سیستم برق بوستر پمپ آتش نشانی بامین تهویه

طراحی تابلوهای برق بوستر پمپ آتش نشانی بامین تهویه از مدل های ساده پیروی می کند که با توجه به میزان فشار تنظیم شده پرشر نصب شده روی کلکتور خروجی به پمپها دستور کاری می دهند.هر پمپ دارای یک دستگاه پرشر سوئیچ مجزا است. سیستم کنترل بوستر پمپ آتش نشانی بامین تهویه از نوع دور ثابت و با استفاده از کنترل کننده های اتوماتیک دارای سیستم PLC و یا بردهای هوشمند بوستر پمپ آتش نشانی با قابلیت change over که طبق زمان کارکرد و الکتروپمپهای جابجایی آن ها را انجام می دهد. پرشر سوییچ های بکار رفته در بوستر پمپ آتش نشانی بامین تهویه از برند دانفوس با فشار کاری متناسب پمپ ها انتخاب میگردد.


استاندارد طراحی بوستر پمپ آتش نشانی

در ساختمان های مسکونی معمولا برای اطفاء حریق از جعبه های آتش نشانی و یا هوزریل استفاده می شود که هر هوزریل قادر است 800 متر را در هر طبقه پوشش دهد که برای مساحت بیش از این مقدار در هر طبقه از جعبه های آتش نشانی استفاده می گردد. در فشار آب خروجی هر هوزریل 1/5 بار و جعبه آتش نشانی 3 و 4 بار (3 استاندارد اروپا- 4 استاندارد آمریکا) طراحی و انتخاب ظرفیت منبع آب آتش نشانی بر اساس کارکرد 30 دقیقه ای بوستر پمپ آتش نشانی تا رسیدن نیروهای امدادی لحاظ می شود.
هایدرانت نصب شده در محل راهروها و محوطه ها باید دارای 500 گالن بر دقیقه دبی باشد.

استاندارد آتش نشانی توسط ساکنین ساختمان با فایر باکس 1/2 1 اینچ در فشار4/5 بار پشت دورترین و بالاترین فایر باکس 50 گالن در دقیقه و استفاده همزمان از دو جهبه می باشد.این مقدار برای هوزریل در فشار 1/5 بار پشت دورترین و بالاترین هوزریل آتش نشانی معادل 8 گالن بر دقیقه و استفاده همزمان از دو جعبه می باشد.
استاندارد آتش نشانی توسط مامورین آتش نشانی فایر باکس 1/2 2 اینچ در فشار 6/8 بار پشت دورترین و بالاترین فایر باکس 250 گالن در دقیقه و استفاده همزمان از دو جعبه می باشد.


سفارش و خرید بوستر پمپ آتش نشانی بامین تهویه

برای سفارش و درخواست انواع بوستر پمپ آتش نشانی بامین تهویه باید با توجه به مشخص بودن برند پمپ ها میزان هد و دبی مورد نیاز،توسط مشتریان محترم اعلام میشود. تا با توجه به شرایط پروژه محاسبه و انتخاب پمپ ها و سایر متعلقات انجام گیرد.


نصب ، راه اندازی و گارنتی

نصب و راه اندازی بوستر پمپ آتش نشانی بامین تهویه در شهر تهران بصورت رایگان میباشد. تمامی انواع بوسترپمپ آتش نشانی بامین تهویه دارای یک سال ضمانت و ۱۰ سال خدمات پس از فروش میباشد.
