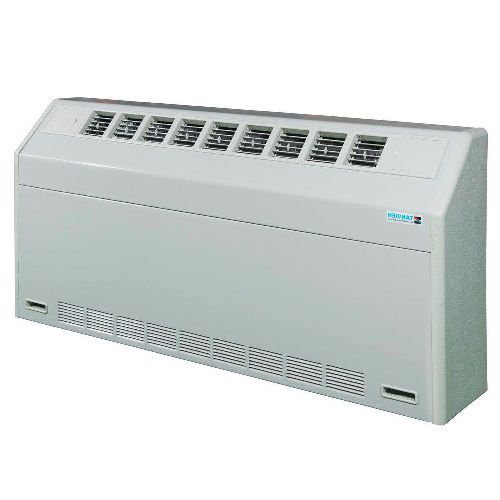

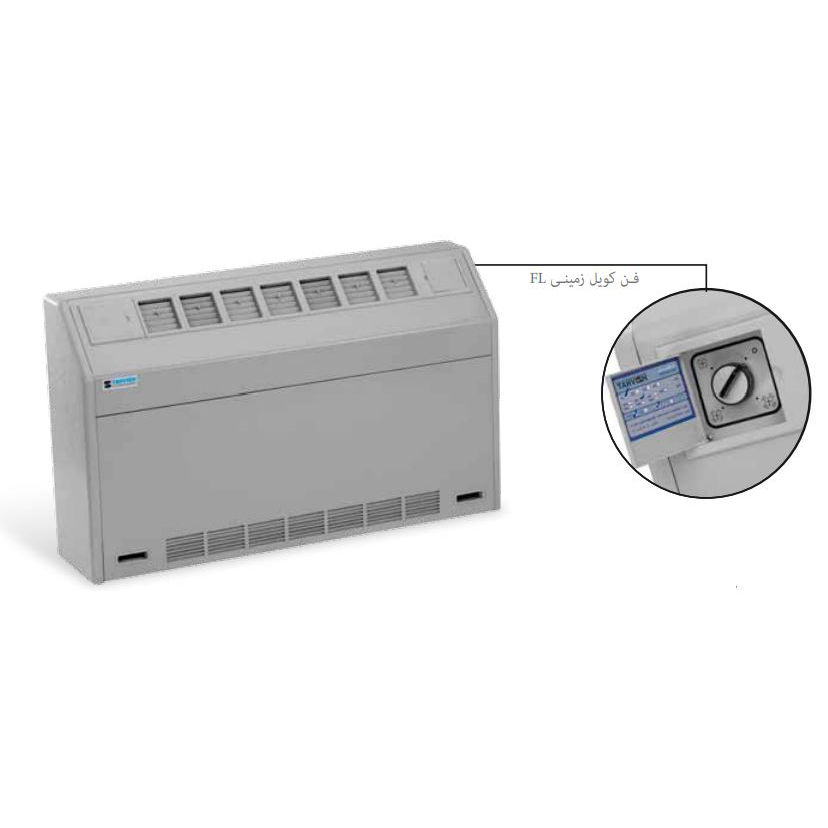

فن کویل زمینی تهویه مدل FL1000 به صورت شیبدارطراحی و تولید شده و قابل استفاده در اماکن مسکونی، اداری، تجاری، مراکز خرید و... میباشد.
موتوراستفاده شده دراین فن کویل دارای محافظ حرارتی است، بطوریکه در زمان افزایش حرارت بیش از حد، دستگاه خاموش شده و پس از خنک شدن، دوباره شروع بکار میکند و این امر دلیل بر افزایش طول عمر دستگاه میشود.
کویل بکار رفته دراین فن کویل پس از ساخت با محلول چربی زدایی و با آبگرم شستشو داده میشود.این کویل ها با فشار 190psi تست نشتی میشوند. کلکتورهای استفاده شده در این کویل ها از جنس برنج بوده و نکته ی مهم اینکه طوری طراحی شده اند که بر روی دستگاه پیچ میشوندو براحتی میتوان آن را باز و بست نمود.
در این فن کویل، فن سانتریفوژ فوروارد تعبیه شده واز هوزینگ خاصی بهره میبرد که این هوزینگ مختص شرکت تهویه بوده و امکان افزایش سطح هوای خروجی و در نتیجه پوشش دهی سطح بیشتری از کویل را بوجود می آورد.

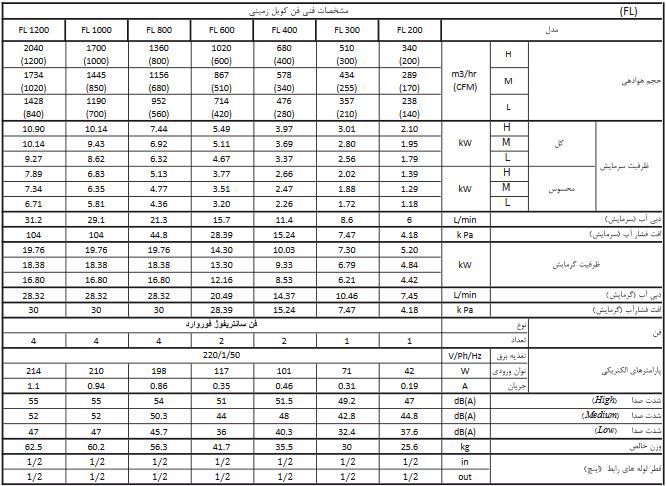

ظرفیت سرمایشی و گرمایشی فن کویل تهویه زمینی 1000CFM
ظرفیت سرمایشی فن کویل زمینی تهویه CFM1000 در بالاترین حالت برابر 10.14 کیلووات، در حالت متوسط 9.43 کیلووات، در کمترین حالت به میزان 8.62 کیلووات و ظرفیت گرمایش این فن کویل نیز در بالاترین حالت برابر 19.76 کیلووات، در حالت متوسط 18.38 کیلووات و در کمترین حالت به میزان 16.80 کیلووات میباشد.
(اعداد درج شده فوق بر اساس شرایط زیراست)
در حالت سرمایش میزان دمای هوای ورودی به فن کویل 27 درجه سانتیگراد خشک و 19 درجه سانتیگراد مرطوب و درحالت گرمایش برابر 21 درجه سانتیگراد است.
میزان دمای آب ورودی نیز در حالت سرمایش 7 درجه سانتیگراد در زمان ورود و 12 درجه سانتیگراد در زمان خروج بوده و در زمان گرمایش میزان دمای آب ورودی 66 درجه سانتیگراد میباشد.
برق مصرفی
نوع برق مصرفی 220 ولت، 50هرتز و تکفاز بوده، توان ورودی برابر 210 وات و میزان جریان برق در این مدل از فن کویل 0.94 آمپر میباشد.
حجم هوادهی ودبی آب ورودی وافت فشار آب
در فن کویل تهویه مدل CFM1000 میزان جریان هوا در حالت زیاد 1700 مترمکعب در ساعت، در حالت متوسط 1445 مترمکعب در ساعت و در حالت کم 1190 متر مکعب در ساعت، دبی آب ورودی نیز درحالت سرمایش و گرمایش این فن کویل به ترتیب به میزان 29.1 و 28.3 لیتر در ساعت و میزان افت فشار در حالت سرمایش 104 و درزمان گرمایش برابر 30 کیلوپاسکال میباشد.
میزان شدت صدا فن کویل زمینی تهویه مدل FL1000
میزان شدت صدای فن کویل زمینی CFM1000 تهویه در فاصله ی 1 متری دستگاه اندازه گیری شده است که دربالاترین حالت به میزان 55 و در حالت متوسط 52 و در کمترین حالت 47 دسیبل است.

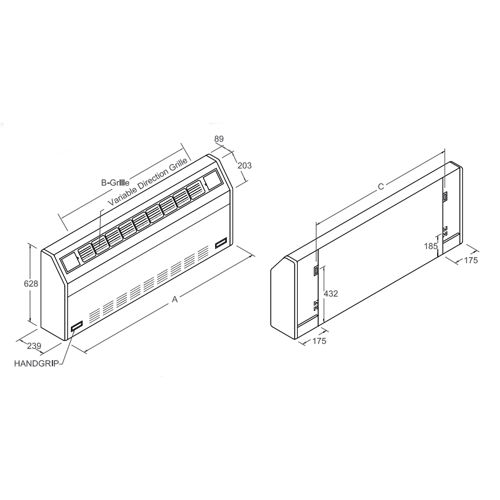

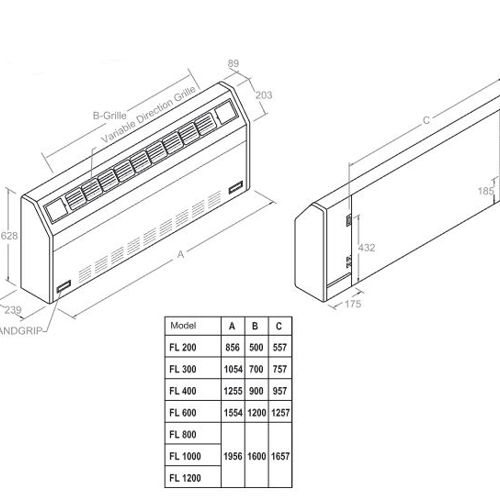

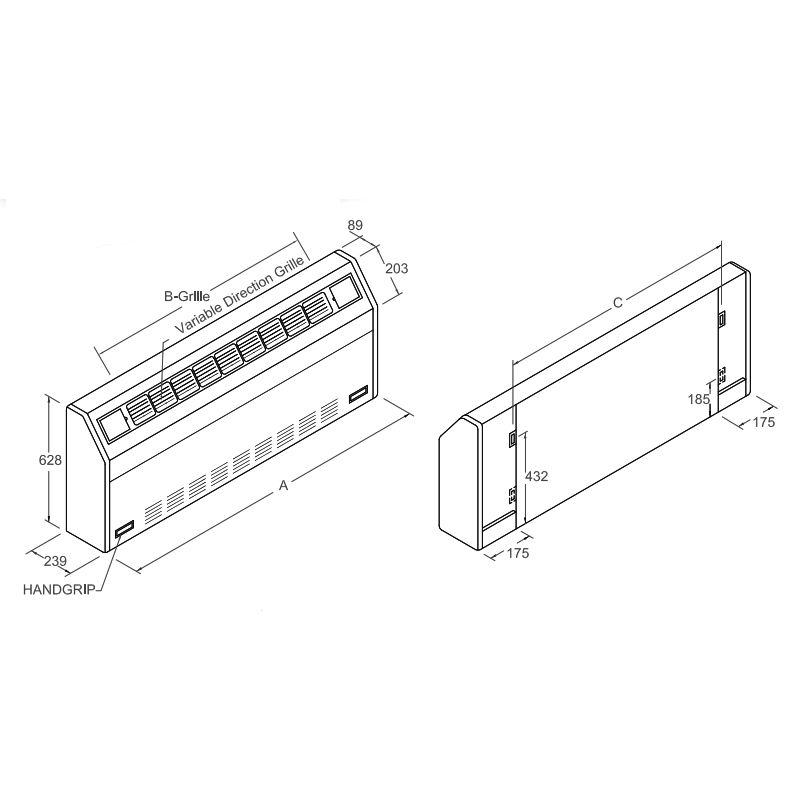

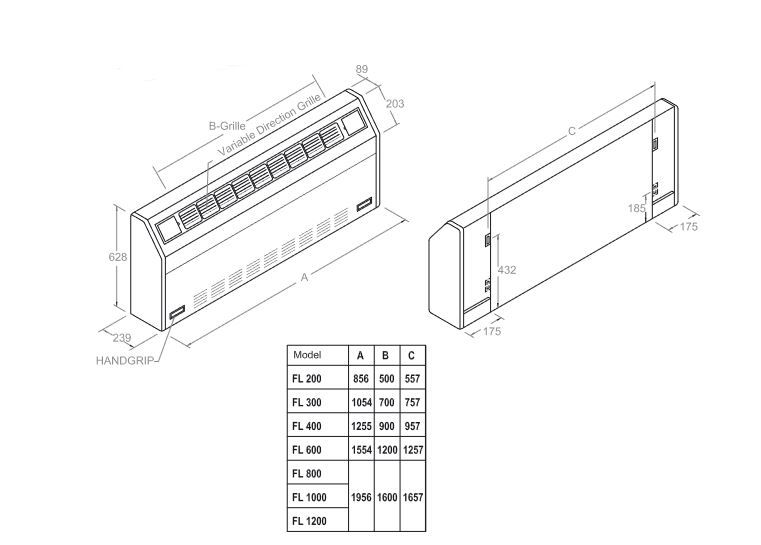

ابعاد و وزن و سایز اتصالات فن کویل زمینی تهویه CFM1000 مدل FL1000
طول 1956 میلیمتر
عرض 239 میلیمتر
ارتفاع 628 میلیمتر
وزن خالص 60 کیلوگرم
سایز لوله های ورودی و خروجی 1/2 اینچ
ویژگی های فن کویل زمینی CFM1000 تهویه
استفاده از فیلتر با قابلیت شستشو و تعویض آسان
مجهز به کویل با لوله 5/8 اینچ
مجهز به محافظ حرارتی جهت حفاظت موتور در برابر بارهای اضافی و افزایش دمای سیم پیچ
استفاده از موتور تکفاز با سه سرعت استاندارد
مجهز به شیر هواگیری
دسترسی آسان به فن و الکترو موتور جهت انجام سرویس دوره ای
استفاده از ورق گالوانیزه جهت ساخت بدنه وتشت تقطیر
عایق کاری تشت تقطیر و قسمت های داخلی بدنه با عایق الاستومری به ضخامت 4 میلیمتر
استفاده از ورق گالوانیزه مرغوب جهت ساخت بدنه داخلی
قابلیت تولید با کویل های گرمایشی الکتریکی ( در صورت درخواست مشتریان)
