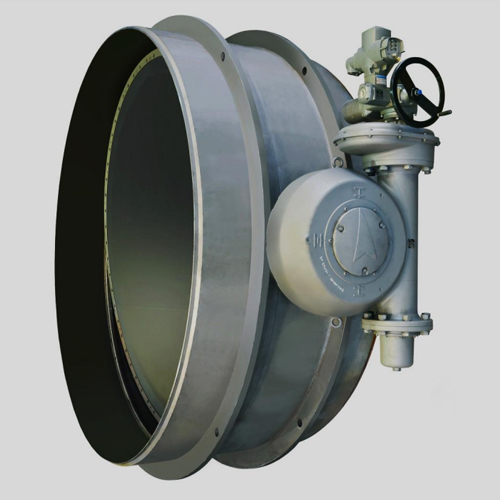

شیر پروانه ای سایز 3000 با اتصال جوشی میراب

شیر پروانه ای سایز 3000 با اتصال جوشی میراب با بدنه و پروانه ای از جنس فولاد کربنی برای سیالاتی همچون آب خام و آشامیدنی، گاز، هوا و بخار کاربرد دارد.

پوشش رنگ این نوع شیر پروانه ای میراب در سایز های متفاوت، طبق درخواست مشتری قابل انجام می باشد و در حالت عادی پوشش زینگ ریچ با لایه رویه پلی آمید تولید می گردد.

حداکثر فشار کاری در شیر پروانه ای با اتصال جوشی در سایز 3000 میراب، 2.5 بار می باشد که برای سیالاتی تا دمای 120 درجه سانتیگراد قابل استفاده هستند.

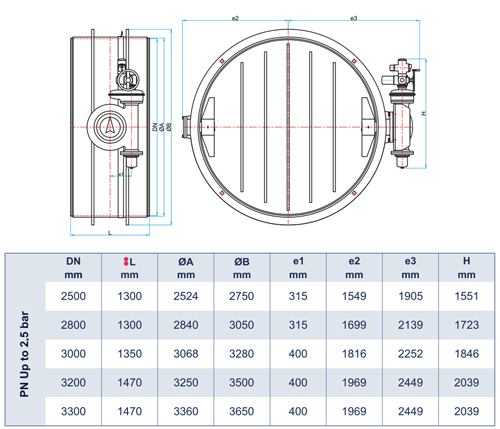

مشخصات فنی شیر پروانه ای با اتصال جوشی سایز 3000 میراب

• آببندی در شیر پروانه ای با اتصال جوشی سایز 3000 میراب از هر دو جهت انجام می شود.

• رینگ آببندی استفاده شده در این نوع شیر پروانه ای، یکپارچه و از جنس استنلس استیل می باشد.

• لاستیک آببدی شیر سایز 3000 پروانه ای میراب در حالت بسته قابل تعویض و تنظیم می باشد.

• طراحی ای نوع شیر های پروانه ای میراب به صورت دو بار خارج از مرکز یا همان Double Eccentric انجام می شود.

• یاتاقان بندی پروانه خارج از مرکز در بدنه، شکل و فرم شیر پروانه ای میراب مناسب عبور جریان سیال می باشد.

• گردش 90 درجه پروانه در جهت حرکت عقربه های ساعت باعث بسته شدن شیر پروانه ای می شود.

مشخصات استاندارد طراحی شیر پروانه ای با اتصال جوشی میراب

مشخصات استاندارد طراحی و تولید شیر پروانه ای سایز 3000 با اتصال جوشی میراب بر اساس استاندارد:

• استاندارد طراحی شیر : ( DIN EN 593 ( DIN 3354

• استاندارد فلنچ تا فلنچ شیر : (DIN E 558-1 series 14/ISO 5752-14 (DIN 3202-F4

• استاندارد لبه جوشکاری : ASME B 16.25

• استاندارد تست استحکام بدنه و آببندی پروانه : 1-12266 DIN E

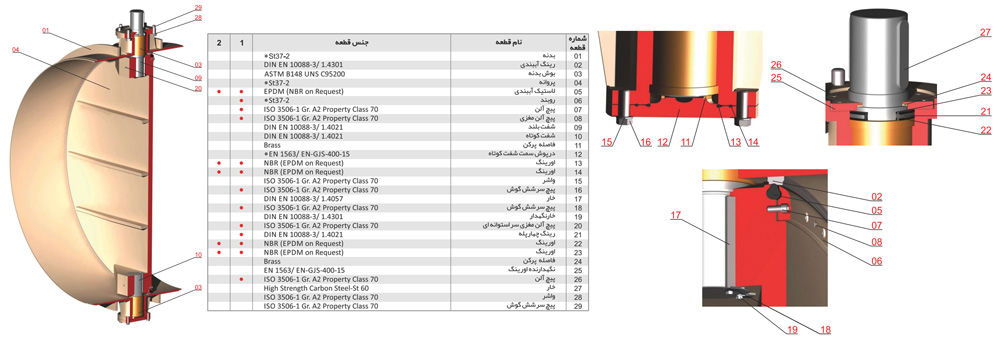

قطعات شیر پروانه ای سایز 3000 اتصال جوشی میراب

قطعات شیر پروانه ای سایز 3000 اتصال جوشی میراب شامل موارد زیر می باشد که در ادامه به بررسی جنس قطعات نیز پرداخته ایم:

• بدنه

• رینگ آببندی

• بوش بدنه

• پروانه

• لاستیک آببندی

• روبند

• پیچ آلن

• پیچ آلن مغزی

• شفت بلند

• شفت کوتاه

• فاصله پر کن

• درپوش سمت شفت کوتاه

• اورینگ

• واشر

• پیچ سر شش گوش

• خار

• خار نگهدارنده

• پیچ آلن مغزی سر استوانه ای

• رینگ چهار پله

• نگهدارنده اورینگ

جنس قطعات شیر پروانه ای سایز 3000 اتصال جوشی میراب

• بدنه و پروانه (Disc & Body) شیر پروانه ای سایز 3000 از جنس فولاد کربنی و مطابق استاندارد DIN E 10025/S235 JRG2 با روش جوشی تولید می شود.

• رینگ آببندی بدنه (Body seat ring) این نوع شیر میراب از جنس استنلس استیل با روش جوشکاری داخل بدنه و تراشکاری مطابق با استاندارد 3-10088 DIN E تولید می شود.

• شفت ها (Shaft) در شیر پروانه ای با اتصال جوشی از جنس استنلس استیل و بر اساس استاندارد 3-10088 DIN E طراحی و تولید می شوند.

• لاستیک آببندی (Profile sealing ring) استفاده شده در شیر پروانه ای با اتصال جوشی میراب از جنس EPDM بوده و داراي گواهينامه مجاز برای استفاده آب آشامیدنی از مراکز معتبر بین المللی می باشد.

• پیچ، مهره و واشر های داخلی شیر پروانه ای سایز 3000 با اتصال جوشی میراب که در تماس با آب هستند از جنس استنلس استیل A2  و پیچ، مهره و واشر های خارجی از جنس فولاد گالوانیزه شده می باشند.

کاربرد شیر پروانه ای سایز 3000 با اتصال جوشی میراب

شیر پروانه ای میراب یا butterfly valve یکی از انواع شیرآلات صنعتی در صنایع نیروگاهی، سد و نیروگاه آبی کاربرد فراوانی دارد. شیر پروانه ای سایز 3000 با اتصال جوشی میراب دارای طراحی خاص و ساده ای بوده و انواع گوناگون دارد که جریان سیالات را از طریق سیستم های لوله کشی تنظیم می کند.

در شیرهای پروانه ای سایز 3000 از یک دیسک داخلی عمود بر جریان، قابل گردش به عنوان ابزار تنظیم کننده سیال استفاده می‌کنند که زمانی که دسته خلاف جهت عقربه های ساعت 90 درجه چرخانده شود دیسک شیر پروانه ای باز می شود و به سیال اجازه جریان می‌دهد.

محاسبه افت فشار شیر پروانه ای با اتصال جوشی میراب

جهت محاسبه افت فشار شیر پروانه ای با اتصال جوشی میراب در سایز 3000 می توانید از فرمول زیر استفاده نمایید:

فاکتور Kv میزان جریان عبوری از شیر بر حسب متر مکعب در ساعت در شرایط محیطی 20 درجه سانتیگراد است که در حالت کاملا باز شیر معادل 1 بار افت فشار ایجاد می کند.

در جدول زیر نیز می توانید ضریب افت فشار شیر وقتی که شیر کاملا باز است را مشاهده نمایید:

نصب شیر سایز 3000 پروانه ای با اتصال جوشی میراب

نصب شیر سایز 3000 پروانه ای با اتصال جوشی میراب در تمامی حالات افقی، عمودی و تحت زاویه بخاطر وزن کمی که دارند، بسیار آسان تر از نمونه های مشابه آن می باشد.

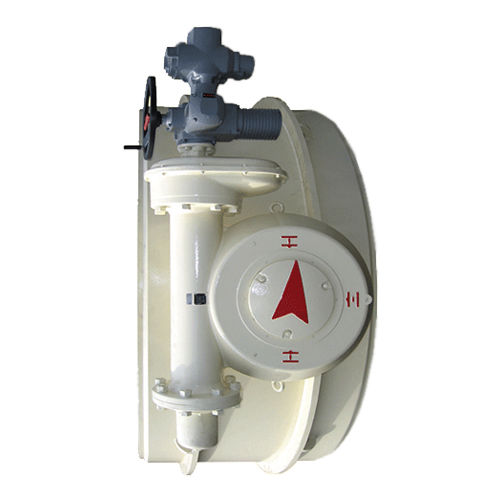

شیر پروانه ای با اتصال جوشی میراب با انواع محرک شیر همچون عملگر برقی، عملگر نیوماتیکی، عملگر هیدرولیکی، گیربکس پیچی با فلکه و گیربکس حلزونی با فلکه قابل نصب و راه اندازی در خط لوله کشی هستند.

از آنجایی که نصب و راه اندازی این نوع شیر پروانه ای میراب به هشت حالت متفاوت امکان پذیر می باشد، پیشنهاد می شود در هنگام سفارش و خرید شیر پروانه ای میراب حتما نحوه ی نصب گیربکس بر روی شیر را بر اساس تصویر زیر مشخص نمایید.
