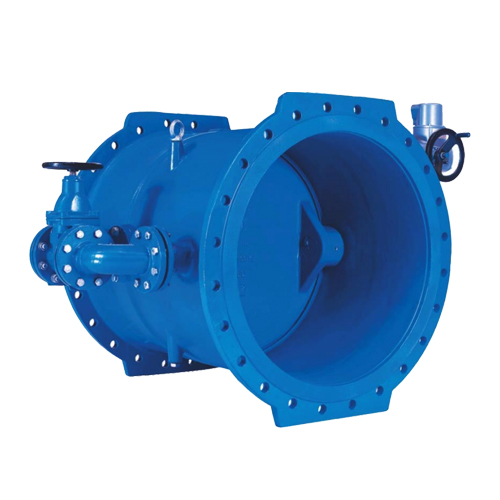

شیر پروانه ای سایز 500 مجهز به سیستم کنار گذر میراب یا شیر پروانه ای با سیستم by-pass برای جریان سیال در شیرآلات صنعتی مسیری جداگانه را باز می کند.
شیر پروانه ای مجهز به سیستم کنار گذر میراب در شبکه توزیع، انتقال آب، کاربردهای صنعتی، تصفیه خانه آب و… کاربرد دارد و استفاده از این نوع شیر میراب از بروز آسیب های جدی به سیستم پایپینگ پروژه جلوگیری می کند.

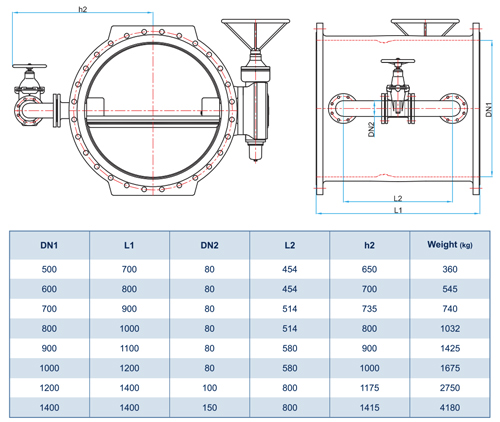

مشخصات فنی شیر پروانه ای سایز 500 با سیستم کنار گذر میراب
شیر پروانه ای سایز 500 با سیستم کنار گذر میراب با بدنه و پروانه از جنس چدن داکتیل و شفت و رینگ آب بندی بدنه از جنس استنلس استیل طراحی و تولید می شوند.
کلیه قطعات شیر پروانه ای سایز 500 با سیستم کنار گذر میراب توسط رنگ اپوکسی پودری آبی (RAL5015) یا (RAL5005) به روش الکترواستاتیکی و با ضخامت 250 میکرون پوشش داده می شوند و دارای گواهینامه مجاز برای آب آشامیدنی از موسسات معتبر بین المللی می باشد.
اندازه سیستم کنار گذر معمولاً 1/10 قطر خط اصلی بوده که دارای یک شیر قطع و وصل است برای اینکه بتوان شیر پروانه ای سایز 500 مجهز به سیستم کنار گذر میراب را بر روی شیر اصلی نصب نمود باید طول شیر اصلی مطابق استاندارد DIN EN 558-1 Series 15 (ردیف DIN3202-F5) انتخاب شود.
تست استحکام بدنه و آب بندی پروانه باید مطابق استاندارد 1-12266 EN DIN و از هر دو طرف صورت گرفته و از سایز DN1000 به بالا تست آب بندی از سمت پرفشار و در صورت درخواست مشتری از سمت کم فشار نیز انجام شود.
کاربرد شیر پروانه ای سایز 500 مجهز به سیستم کنار گذر میراب
در زمان پر کردن خطوط انتقال سیال از آب، جهت اجرای تست فشار، خروج هوا از نقاط زیاد، خط الراس های موجود مشکلاتی را در خطوط انتقال دهنده سیال ایجاد می نماید، در صورت استفاده از این شیر پروانه ای سایز 500 مجهز به سیستم کنار گذر میراب از مشکلات هوادهی سیستم های لوله کشی و ضربات آنی بطور چشمگیری جلوگیری می شود.
علاوه بر خروج هوا بعلت آرام پر کردن خطوط لوله کشی، این امکان وجود دارد که در لحظه ای که شیرها تحت فشار یکطرفه قرار دارند بتوان آنها را به راحتی و با کمترین نیرو باز و بسته نمود.
استفاده از شیر پروانه ای مجهز به سیستم کنار گذر میراب با توجه به اختلاف فشار موجود در دو طرف شیر، یک توازن فشاری ایجاد می شود و خطوط بصورت اصولی در مقابل ضربه قوچ محافظت می شوند.
محدودیت کاربری شیر سایز 500 مجهز به سیستم کنار گذر میراب
شیر سایز 500 مجهز به سیستم کنار گذر میراب محدودیت هایی در کاربری دارد، که برای کارایی بهتر و دارا بودن عمر طولانی تر آنها را رعایت نمایید.
شیر سایز 500 مجهز به سیستم کنار گذر را در درجه حرارت و فشار نامی مجاز استفاده نمایید و در حالت میانی هرگز از شیر استفاده نکنید و همچنین در حالت کاملاً بسته نیز فشار نباید از فشار نامی بیشتر شود.
بلافاصله پس از سه راهی و یا هرگونه قطعه مزاحمی، شیر پروانه ای مجهز به سیستم کنار گذر را نصب نکنید.
اگر جنس لاستیک آب بندی شیر از EPDM باشد از تماس با روغن و گریس خودداری نمایید.
در صورتی که شیء خارجی بین پروانه و شیر در حالت میانی گیر کند به علت اعمال نیروی زیاد به خصوص در محرک هایی که از نسبت انتقال بالایی برخوردار هستند، منجر به صدمات زیادی به محرک می گردد.
عملکرد شیر پروانه ای سایز 500 مجهز به سیستم کنار گذر میراب
عملکرد شیر پروانه ای سایز 500 مجهز به سیستم کنار گذر میراب را در سه مرحله بررسی کرده ایم :
در زمان شروع به کار شیر پروانه ای مجهز به سیستم کنار گذر میراب می بایست ابتدا شیر موجود روی سیستم کنار گذر باز شود و سپس شیر اصلی را باز می کنیم.
در زمان انتقال سیالات هر دو شیر یعنی شیر اصلی و شیر پروانه ای مجهز به سیستم کنار گذر می بایستی در حالت باز قرار داشته باشند و کار کنند.
در زمان بستن شیر پروانه ای برعکس مرحله اول، ابتدا باید شیر اصلی بسته شود و سپس شیر پروانه ای مجهز به سیستم کنار گذر شود.
نکات نصب شیر پروانه ای سایز 500 با سیستم کنار گذر میراب
در هنگام نصب شیر پروانه ای سایز 500 با سیستم کنار گذر میراب به نکات زیر توجه نمایید:
-
فلنچ های لوله باید موازی و هم مرکز نصب شوند.
-
پیچ ها باید بطور یکسان و ضربدری محکم شوند.
-
از پایه های شیر پروانه ای فقط برای تحمل وزن آن استفاده نمایید.
-
در اطراف شیر باید فضای کافی برای عملیات تعمیر در نظر گرفته شود.
-
توصیه می شود گسکیت ها مطابق استاندارد 1514 DIN EN در نظر گرفته شوند.
-
در صورت نصب شیر پروانه ای با سیستم کنار گذر در فضای باز از تاثیر عوامل جوی بر روی آن باید جلوگیری نمود.
-
در موقع نصب شیر فاصله بین فلنچ های لوله باید حدود 20 میلیمتر بیشتر از طول کل بدنه شیر باشند تا بتوان شیر و گسکیت را به راحتی جای داد.
-
از آنجایی که در موقع باز شدن، پروانه از داخل شیر بیرون می آید در موقع نصب آن در کنار شیر یکطرفه رعایت حداقل فاصله بین شیر پروانه ای و شیر یکطرفه الزامی است.
-
پس از نصب شیر پروانه ای سایز 500 با سیستم کنار گذر میراب در خط لوله شیر باید به راحتی باز و بسته شود از طریق فلکه شیر را چند بار کاملاً باز و بسته نمایید.
فشار نامی شیر پروانه ای سایز 500 با سیستم کنار گذر میراب
برای انتخاب فشار نامی شیر پروانه ای سایز 500 با سیستم کنار گذر میراب، سرعت خطی جریان را با فشار کاری شیر مقایسه نمایید اگر نقطه کاری مورد نظر زیر منحنی قرمز است (منحنی قرمز فشار نامی شیر را نشان میدهد) فشار نامی شیر مناسب میباشد در غیر اینصورت فشار نامی باید افزایش یابد.
