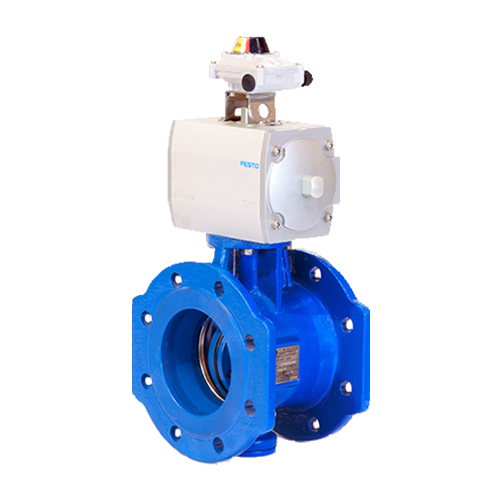

شیر پروانه ای سایز 800 فلنچ دار با عملگر پنوماتیکی میراب نوعی شیر قطع و وصل با بدنه و پروانه ای از جنس چدن داکتیل می باشد و تولید با سایر متریال ها نظیر فولاد ریختگی، استنلس استیل و آلیاژهای پایه مس برای این نوع شیر سفارشی می باشد.
عمده ترین تفاوت شیر پروانه‌ای فلنچ دار پنوماتیک با انواع دستی و گیربکسی آن، در عملگر این شیر است. محرک پنوماتیک (جک بادی) نصب شده بر روی این شیر باعث می‌شود که برای استفاده در مجموعه‌هایی که مجهز به سیستم تجهیزات هوای فشرده هستند بسیار مناسب باشد.
فرم مناسب پروانه شیر فلنچ دار با عملگر پنوماتیکی، برای عبور جریان و رینگ آب بندی یکپارچه، آب بندی از هر دو جهت قابلیت تعویض و تنظیم لاستیک آب بندی در حالتی که شیر بسته است، از مشخصات و مزایای این نوع از شیرهای پروانه‌ای میراب به شمار می رود.
برای باز و بسته شدن شیر پروانه ای سایز 800 فلنچ دار با عملگر پنوماتیکی میراب، کافی است پروانه به اندازه 90 درجه، اول در خلاف جهت و سپس موافق جهت عقربه های ساعت چرخش کند.
کاربرد شیر سایز 800 پروانه ای فلنچ دار با عملگر پنوماتیکی میراب
کاربرد شیر سایز 800 پروانه ای فلنچ دار با عملگر پنوماتیکی میراب جهت قطع و وصل سیالاتی همچون آب خام، آب آشامیدنی، آب دریا، گاز و هوا، فاضلاب تا دمای 70 درجه سانتی گراد می باشد.
این نوع شیر پروانه ای میراب که از انواع شیرآلات صنعتی می باشد، بهترین کارایی را در قطع و وصل جریان دارد و در صورت استفاده از آن جهت کنترل سیال، برگشت سیال و برخورد آن به بدنه شیر یا اصطلاحا ضربه قوچی یا همان تلاطم سیال اتفاق می افتد و سیستم پایپینگ را دچار اختلال می کند.
محرک پنوماتیکی شیر برای مجموعه هایی که مجهز به سیستم تجهیزات هوای فشرده هستند بسیار مناسب می باشد.
مشخصات فنی شیر سایز 800 با عملگر پنوماتیکی میراب
یاتاقان های شیر سایز 800 فلنچ دار با عملگر پنوماتیکی میراب مشابه با نوع گیربکسی آن به صورت دو بار خارج از مرکز (double eccentric) طراحی شده است.

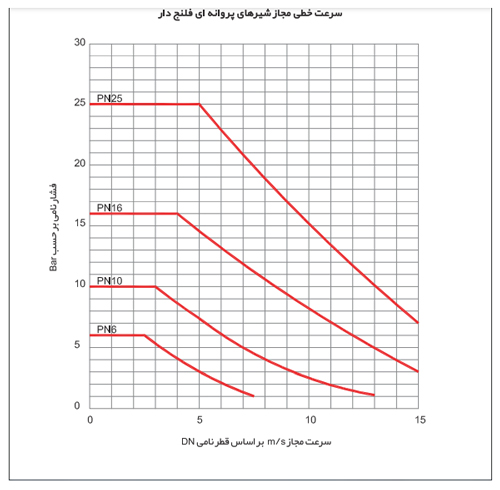

فشار کاری این نوع شیر پروانه ای با عملگر پنوماتیکی میراب، بسته به سایز شیر، بین 6 تا 16 بار می باشد.

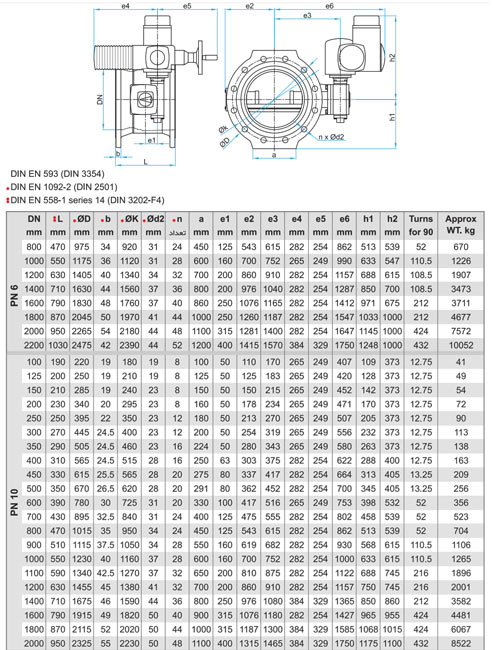

طراحی شیر پروانه ای سایز 800 با عملگر پنوماتیکی میراب براساس استاندارد ( DIN EN 593 ( DIN 3354 انجام می شود و فاصله فلنچ تا فلنچ بر اساس استاندارد (DIN E 558-1 series 14 (DIN 3202-F4 ایجاد می گردد.
لاستیک آب بندی از جنس EPDM تعبیه شده در این نوع شیر های میراب دارای گواهینامه مجاز برای استفاده آب آشامیدنی از مراکز بین المللی می باشد.

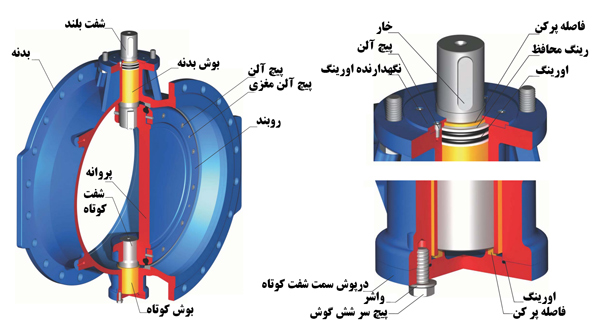

قطعات شیر پروانه ای سایز 800 فلنچ دار با عملگر پنوماتیکی میراب
-
بدنه که از جنس چدن داکتیل می باشد و امکان سفارش برای این نوع شیر با سایر متریال ها همچون فولاد ریختگی، استنلس استیل و آلیاژهای پایه مس وجود دارد.
-
پروانه از جنس چدن داکتیل و براساس استاندارد DIN EN 1563 طراحی و تولید می شود.
-
رینگ آب بندی این نوع شیر پروانه فلنچ دار میراب از جنس استنلس استیل به رو رول کاری و یا جوشکاری داخل بدنه و تراشکاری تولید می شود.
-
شفت تعبیه شده در شیر پروانه ای سایز 800 فلنچ دار با عملگر پنوماتیکی میراب از جنس استنلس استیل و بر اساس استاندارد DIN EN 10088-3 طراحی و تولید می شود.
-
لاستیک آب بندی که از جنس EPDM می باشد و به درخواست مشتری می تواند NBR باشد.
-
پیچ و مهره ها و واشرهای داخلی در تماس با آب از جنس استنلس استیل A2 و پیچ و مهره ها و واشرهای خارجی از جنس فولاد گالوانیزه ساخته شده اند.
