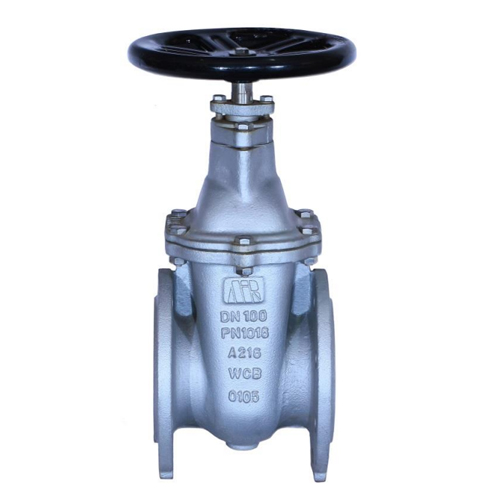

شیر کشویی سایز 300 زبانه فلری 16 بار میراب

شیر کشویی سایز 300 زبانه فلزی 16 بار میراب از انواع شیرآلات صنعتی با اتصال فلنچی بوده که وظیفه قطع و وصل جریان سیالاتی همچون آب های خام بدون ذرات جامد ساینده، آب آشامیدنی و آب های صنعتی، آب گرم، بخار و هوای فشرده را به عهده دارد.

شیر کشویی سایز 300 زبانه فلزی 16 بار میراب با بدنه، کلاهک و زبانه از جنس فولاد ریختگی WCB، ماردون از استنلس استیل و رینگ آب بندی بدنه و زبانه از استنلس استیل بر اساس استاندارد طراحی DIN EN 3352- Part 4 تولید می شوند.

سیل شفت در شیر کشویی زبانه فلزی 16 بار میراب پکینگ PTFE Packing بوده و از پکینگ های مخصوص و بهداشتی جهت آب بندی اجزاء مختلف شیر استفاده شده است.

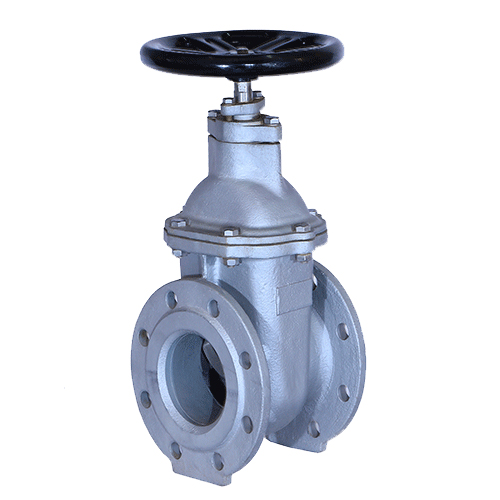

ویژگی های شیر کشویی سایز 300 زبانه فلزی 16 بار میراب

از ویژگی های شیر کشویی سایز 300 زبانه فلزی 16 بار میراب می توان به آب بندی از طریق تماس فلز با فلز اشاره کرد که آب بندی بدنه و زبانه شیر به صورت گوه ای شکل از جنس استنلس استيل انجام می شود که در برابر خوردگی مقاومت بالایی دارد و همچنین صافی سطح مناسبی دارا می باشد که با اعمال حداقلی گشتاور، آب بندی مناسبی حاصل می شود.

آب بندی شیر کشویی سایز 300 زبانه فلزی از هر دو طرف بطور یکسان و مناسب انجام می شود و آب بندی ماردون از پكينگ مخصوص، مقاوم به درجه حرارت بالا و مناسب برای سیال آب آشامیدنی می باشد.

از دیگر ویژگی های شیر کشویی سایز 300 زبانه فلزی 16 بار میراب پوشش داخل شیر با رنگ پایه روی مطابق با الزامات بهداشتی مصارف آب آشامیدنی و خارج شیر با رنگ پایه آلومینیوم انجام می شود.

مهره ماردون تعبیه شده در این شیر از جنس برنج مخصوص، مقاوم به سایش ساخته شده است و ماردون هرگز از بدنه خارج نمی شود و حول محور خود می چرخد و غیر بالا رونده می باشد.

تمامی مدل های شیر کشویی زبانه فلزی میراب قابل تجهيز به عملگر برقی و پنوماتیکی توسط شرکت می باشد.

قطعات شیر کشویی سایز 300 زبانه فلزی 16 بار میراب

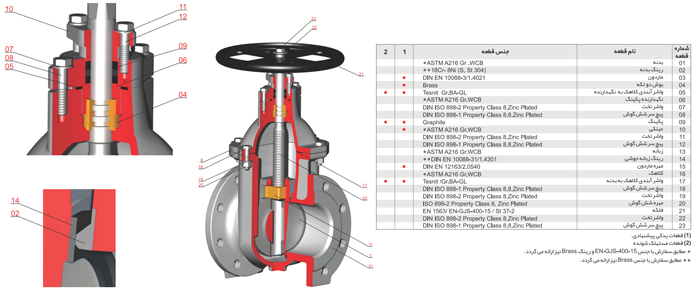

قطعات شیر کشویی سایز 300 زبانه فلزی 16 بار میراب شامل موارد زیر می باشد:

1. بدنه

2. رینگ بدنه

3. ماردون

4. بوش دو تکه

5. واشر آب بندی کلاهک به نگهدارنده

6. نگهدارنده پکینگ

7. واشر تخت

8. پیچ سر شش گوش

9. پکینگ

10. عینکی

11. زبانه

12. رینگ زبانه جوشی

13.  مهره ماردون

14.  کلاهک

15. واشر آب بندی کلاهک به بدنه

16. مهره شش گوش

17. فلکه

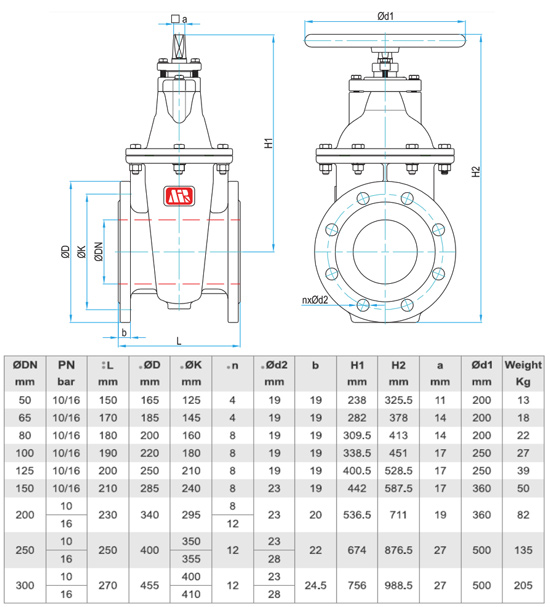

استانداردهای تولید شیر کشویی سایز 300 زبانه فلزی 16 بار میراب

طراحی و تولید شیر کشویی سایز 300 زبانه فلزی 16 بار میراب بر اساس استانداردهای زیر می باشد :

• استاندارد طراحی : DIN 3352 – Part 4
• استاندارد فاصله فلنچ تا فلنچ : (DIN EN 558-1 Series 14 (DIN 3202-F4
• استاندارد فلنچ سوراخکاری و ابعاد :(DIN EN 1092-2 (DIN 2501

کاربری شیر کشویی سایز 300 زبانه فلزی 16 بار میراب

کاربری شیر کشویی سایز 300 زبانه فلزی میراب قطع و وصل جریان انواع سیالات همچون آب های خام، آشامیدنی، صنعتی و آب گرم بدون ذرات جامد ساینده ، بخار و هوای فشرده در صنایع نیروگاهی، نفت، گاز، پتروشیمی، تاسیسات ساختمانی و بیمارستانی می باشد.

محدودیت کاربری شیر کشویی سایز 300 زبانه فلزی 16 بار میراب

محدودیت کاربری شیر کشویی سایز 300 زبانه فلزی میراب با فشار کاری 16 بار در کنترل جریان سیالات می باشد، از آنجایی که این شیر ها جهت قطع و وصل جریان سیال طراحی و تولید می شوند، چنانچه برای کنترل جریان مورد استفاده قرار گیرد ممکن است پدیده کاویتاسیون رخ داده و بدنه و اجزای داخلی شیر دچار آسیب شود.

به طور کلی این نوع شیر کشویی میراب جهت کاربردهای کنترلی توصيه نمی شود و بهتر است در زمان انتخاب شير، به پارامترهایی از جمله حداکثر و حداقل فشار، ميزان دبی و سرعت سيال و شاخص کاویتاسیون توجه کنید.

همچنین این شير های زبانه فلزی 16 بار برای سیالاتی با ذرات ناخالص ساینده، مناسب نمی باشند زیرا ایجاد رسوب در بدنه و کلاهک، در عملکرد شير اختلال ایجاد می کند.

تست فشار شیر کشویی سایز 300 زبانه فلزی 16 بار میراب

تست فشار شیر کشویی سایز 300 زبانه فلزی 16 بار میراب بر اساس استاندارد DIN EN 12266-1 انجام شده است که در سایز های مختلف به شرح زیر می باشد:

نصب شیر کشویی سایز 300 زبانه فلزی 16 بار میراب

قبل از شروع به نصب شیر کشویی سایز 300 زبانه فلزی 16 بار میراب لازم است خط لوله از سيال تخلیه و داخل لوله بازرسی و تمیز شود و از انطباق فلنچ های متقابل خط لوله با فلنچ های شير اطمينان حاصل نمایید و از اعمال هرگونه بار اضافی به بدنه شیر اجتناب نمایید.

محل مدنظر برای نصب شیر کشویی سایز 300 زبانه فلزی میراب را به گونه ای انتخاب نمایید که در معرض نيرو و ارتعاشات خارجی نباشد و در صورت نصب آن در فضای باز، شیر را در برابر تاثيرات مستقيم جوی حفظ نمایید.

محل نصب شیر کشویی سایز 300 زبانه فلزی میراب را حداقل در فاصله 3 تا 4 برابر قطر خط لوله از محل نصب زانویی، سه راهی و صافی در نظر بگیرید تا فضای کافی برای نگهداری، تعميرات و بازرسی عملکرد شير داشته باشید.

در ابتدا یکبار شير را باز و بسته کنید تا از عملکرد صحيح آن مطمئن شوید و از هم محوری لوله های دو طرف شير با یکدیگر نیز اطمینان حاصل نمایید زیرا در صورت عدم هم محوری لوله ها بار وارده به بدنه و فلنچ شير باعث آسيب به آن می شود.

نصب شیر کشویی زبانه فلزی 16 بار میراب در خط لوله از هر دو طرف در هر وضعيت و زاویه دلخواهی امکان پذیر می باشد، فقط کافی است واشر آب بندی را روی سطح فلنچ شير قرار دهید و با کمی چسب واشر آن را محکم کنید.

شير كشويي را بين دو فلنج خط لوله قرار دهید و با پيچ طول مناسب، سوراخ های پایینی فلنچ را کمی سفت كنيد و سایر پيچ ها را عبور دهید و مهره آنها را کمی سفت کنيد. در نهایت کار پيچ ها را بصورت ضربدری سفت کنید به طوری که مقدار بیرون زدگی انتهای تمامی پيچ ها تقریبا یکسان باشد.
