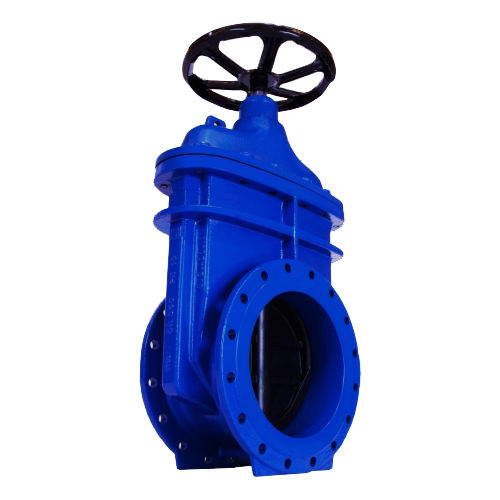

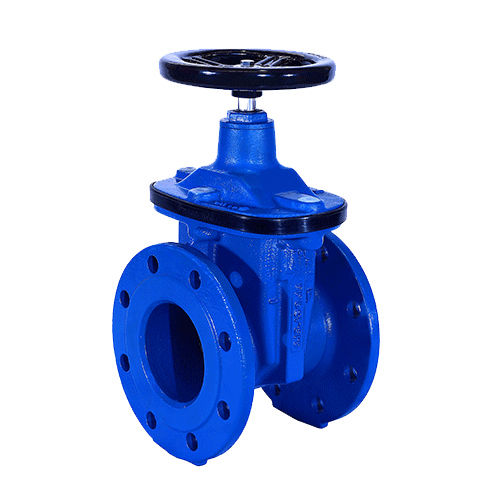

شیر کشویی سایز 50 زبانه لاستیکی 10 بار میراب از انواع شیر قطع و وصل با بدنه ای از جنس چدن داکتیل، زبانه شیر از چدن داکتیل با پوشش لاستیکی از جنس EPDM و ماردون از استنلس استیل بر اساس استاندارد طراحی DIN EN 3352- Part 4 تولید می شوند.
سیل شفت شیر کشویی زبانه لاستیکی میراب از اورینگ NBR بوده و برای سیال هایی همچون آب خام، آب آشامیدنی، فاضلاب، روغن و هوای فشرده در فاضلاب و پساب، صنایع، کشاورزی، انتقال آب شهری، تاسیسات ساختمانی و بیمارستانی و شبکه آبرسانی کاربرد دارد.
نوع اتصال در شیر کشویی سایز 50 زبانه لاستیکی 10 بار میراب فلنچی بوده که وظیفه کنترل، قطع و وصل جریان را به عهده دارد.
ویژگی های شیر کشویی سایز 50 زبانه لاستیکی 10 بار میراب
از ویژگی های شیر کشویی سایز 50 زبانه لاستیکی 10 بار میراب می توان به زبانه لاستیکی با هسته چدنی، جهت آب بندی بهتر شیر های کشویی میراب اشاره نمود.
از دیگر ویژگی های شیر کشویی زبانه لاستیکی میراب پوشش کلیه قطعات چدنی توسط رنگ اپوکسی پودری آبی (RAL5015) یا (RAL5005) به روش الکترواستاتیکی و با ضخامت 250 میکرون می باشد.
از آنجایی که سطح زبانه شیر کشویی میراب، لاستیکی می باشد، با اعمال حداقل گشتاور، آب بندی مناسبی انجام می شود.
مهره ماردون در این نوع از شیرهای میراب از برنج مخصوص و مقاوم به سایش ساخته شده است و ماردون حول محور خود می چرخد و غیر بالا رونده می باشد و هرگز از بدنه خارج نمی شود.
راهنماهای تفلونی زبانه شیر کشویی سایز 50 زبانه لاستیکی 10 بار میراب از جنس پليمر مخصوص می باشد که باعث کاهش سایش در بدنه و گشتاور می شود.
قطعات شیر کشویی سایز 50 زبانه لاستیکی 10 بار میراب
قطعات شیر کشویی سایز 50 زبانه لاستیکی 10 بار میراب شامل موارد زیر می باشد:
- بدنه
- ماردون
- اورینگ
- بوش دو تکه
- مهره شش گوش
- گردگیر
- مهره ماردون
- زبانه چدنی با روکش لاستیکی
- راهنمای زبانه
- کلاهک
- واشر آب بندی
- پیچ آلن
- پین کلاهک
- فلکه
- واشر تخت
- پیچ سر شش گوش

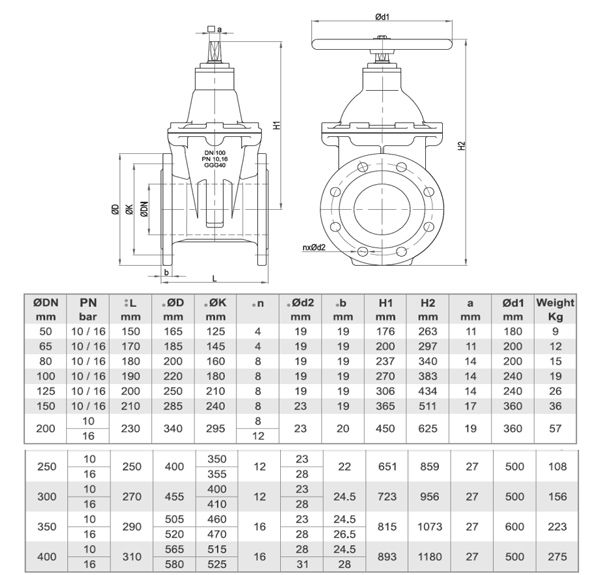

استاندارهای ساخت شیر کشویی میراب
- استاندارد طراحی : DIN 3352 – Part 4
- استاندارد فاصله فلنچ تا فلنچ : DIN EN 558-1 Series 14 (DIN 3202-F4)
- استاندارد فلنچ سوراخکاری و ابعاد : DIN EN 1092-2 (DIN 2501)
محدودیت کاربری شیر کشویی زبانه لاستیکی میراب
شیر کشویی زبانه لاستیکی میراب برای قطع و وصل جریان سیال طراحی شده است و دارای محدودیت کاربری برای کنترل جریان می باشد و چنانچه جهت کنترل جریان استفاده شود ممکن است باعث بروز پدیده کاویتاسيون و در نتيجه آسيب دیدگی بدنه و اجزای داخلی شیر شود.
به همین دلیل بهتر است در زمان انتخاب شير، پارامترهایی از جمله حداکثر و حداقل فشار، ميزان دبی و سرعت سيال و شاخص کاویتاسيون مورد توجه قرار گيرد و به طور کلی این نوع شير میراب جهت کاربردهای کنترلی توصيه نمی شود.
تست فشار شیر کشویی زبانه لاستیکی میراب
تست فشار شیر کشویی زبانه لاستیکی میراب بر اساس استاندارد DIN EN 12266-1 به شرح زیر است:
ضریب افت فشار شیر کشویی زبانه لاستیکی میراب
ضریب افت فشار در شیر کشویی زبانه لاستیکی میراب در حالتی که شیر کاملا باز است به شرح زیر می باشد:
نصب و راه اندازی شیر کشویی زبانه لاستیکی میراب
قبل از نصب و راه اندازی شیر کشویی زبانه لاستیکی میراب از انطباق فلنج های متقابل خط لوله با فلنج های شير اطمينان حاصل نمایید و از اعمال بار اضافی به بدنه شیر اجتناب نمایید. همچنین یکبار شير را باز و بسته نمایيد تا از عملکرد صحيح آن مطمئن شوید و دقت نمایید لوله های دو طرف شير با یکدیگر هم محور باشند زیرا در صورت عدم هم محوری لوله ها بارهای وارده به بدنه و فلنچ شير موجب آسيب دیدگی می شود.
محل نصب شیر کشویی زبانه لاستیکی میراب نباید در معرض نيرو و ارتعاشات خارجی باشد و در صورت نصب شیر کشویی در فضای آزاد بایستی در برابر تاثيرات مستقيم جوی محافظت گردد.
هنگام نصب و راه اندازی شیر کشویی زبانه لاستیکی میراب فضای کافی برای نگهداری، تعميرات و بازرسی عملکرد شير در نظر بگیرید و حداقل در فاصله 3 تا 4 برابر قطر خط لوله از محل نصب زانویی، سه راهی و صافی نصب گردد.
شير کشویی ميراب از هر دو طرف در هر وضعيت و زاویه دلخواهی قابل نصب در خط لوله می باشد، سپس واشر آب بندی را روی سطح فلنچ شير قرار دهید و با کمی چسب واشر آنرا محکم کنيد.
مونتاژ شیر کشویی سایز 50 زبانه لاستیکی 10 بار میراب

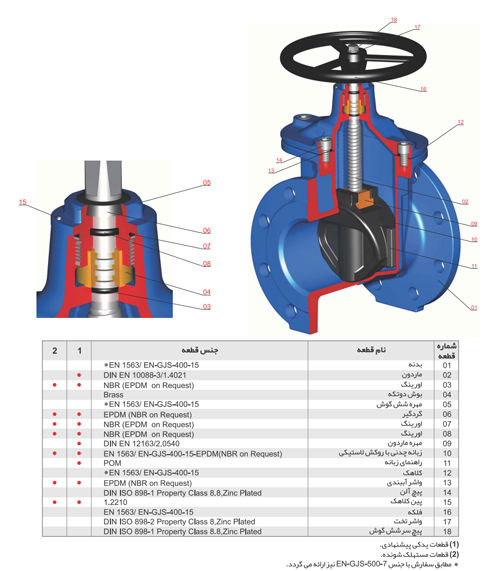

پس از تعویض قطعات یدکی، شیر کشویی سایز 50 زبانه لاستیکی 10 بار میراب را به ترتيب طبق تصویر و جدول زیر مونتاژ نمایید.
