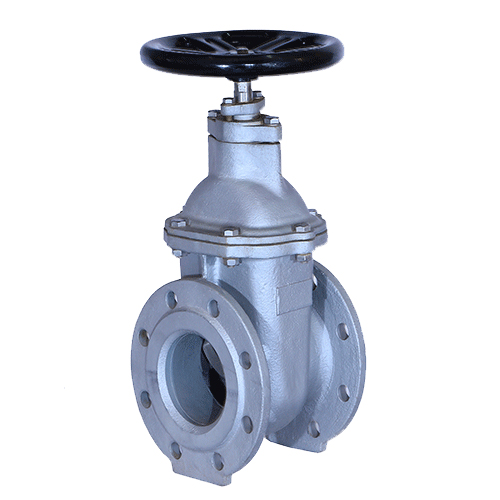

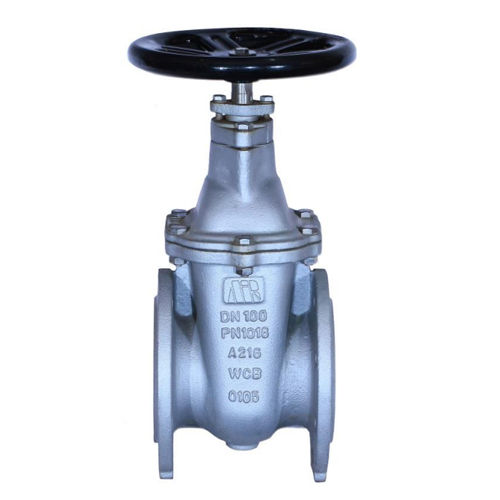

شیر کشویی سایز 65 زبانه فلری 10 بار میراب

شیر کشویی سایز 65 زبانه فلزی 10 بار میراب از انواع شیر قطع و وصل با اتصال فلنچی بوده که وظیفه قطع و وصل جریان سیالاتی همچون آب های خام بدون ذرات جامد ساینده، آب آشامیدنی و آب های صنعتی، آب گرم، بخار و هوای فشرده را به عهده دارد.

شیر کشویی سایز 65 زبانه فلزی 10 بار میراب با بدنه، کلاهک و زبانه از جنس فولاد ریختگی WCB، ماردون از استنلس استیل و رینگ آب بندی بدنه و زبانه از استنلس استیل بر اساس استاندارد طراحی DIN EN 3352- Part 4 تولید می شوند.

سیل شفت در شیر کشویی زبانه فلزی میراب پکینگ PTFE Packing بوده و از پکینگ های مخصوص و بهداشتی جهت آب بندی اجزاء مختلف شیر استفاده شده است.

ویژگی های شیر کشویی سایز 65 زبانه فلزی میراب

از ویژگی های شیر کشویی سایز 65 زبانه فلزی میراب می توان به آب بندی از طریق تماس فلز با فلز اشاره کرد که آب بندی بدنه و زبانه شیر به صورت گوه ای شکل از جنس استنلس استيل انجام می شود که در برابر خوردگی مقاومت بالایی دارد و همچنین صافی سطح مناسبی دارا می باشد که با اعمال حداقلی گشتاور، آب بندی مناسبی حاصل می شود.

آب بندی شیر کشویی زبانه فلزی از هر دو طرف بطور یکسان و مناسب انجام می شود و آب بندی ماردون از پكينگ مخصوص، مقاوم به درجه حرارت بالا و مناسب برای سیال آب آشامیدنی می باشد.

از دیگر ویژگی های شیر کشویی سایز 65 زبانه فلزی میراب پوشش داخل شیر با رنگ پایه روی مطابق با الزامات بهداشتی مصارف آب آشامیدنی و خارج شیر با رنگ پایه آلومینیوم انجام می شود.

مهره ماردون تعبیه شده در این شیر از جنس برنج مخصوص، مقاوم به سایش ساخته شده است و ماردون هرگز از بدنه خارج نمی شود و حول محور خود می چرخد و غیر بالا رونده می باشد.

تمامی مدل های شیر کشویی زبانه فلزی میراب قابل تجهيز به عملگر برقی و پنوماتیکی توسط شرکت می باشد.

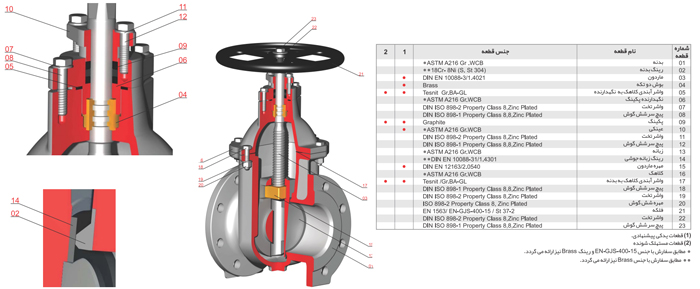

قطعات شیر کشویی سایز 65 زبانه فلزی 10 بار میراب

قطعات شیر کشویی سایز 65 زبانه فلزی 10 بار میراب شامل موارد زیر می باشد:

1. بدنه

2. رینگ بدنه

3. ماردون

4. بوش دو تکه

5. واشر آب بندی کلاهک به نگهدارنده

6. نگهدارنده پکینگ

7. واشر تخت

8. پیچ سر شش گوش

9. پکینگ

10. عینکی

11. زبانه

12. رینگ زبانه جوشی

13.  مهره ماردون

14.  کلاهک

15. واشر آب بندی کلاهک به بدنه

16. مهره شش گوش

17. فلکه

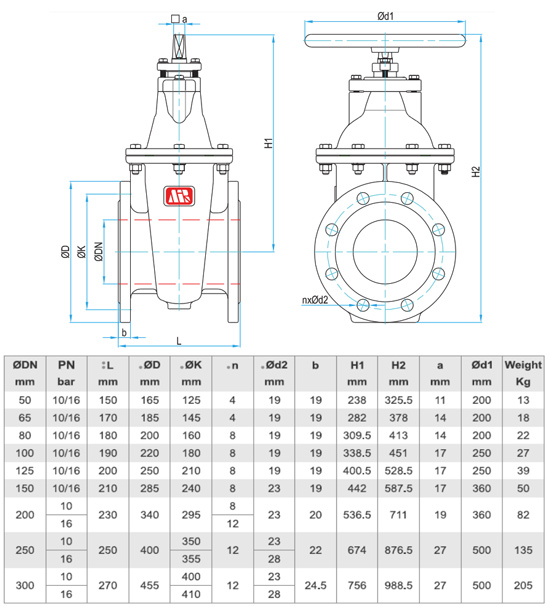

استانداردهای تولید شیر کشویی سایز 65 زبانه فلزی میراب

طراحی و تولید شیر کشویی سایز 65 زبانه فلزی میراب با فشار کاری 10 بار بر اساس استانداردهای زیر می باشد :

• استاندارد طراحی : DIN 3352 – Part 4
• استاندارد فاصله فلنچ تا فلنچ : (DIN EN 558-1 Series 14 (DIN 3202-F4
• استاندارد فلنچ سوراخکاری و ابعاد :(DIN EN 1092-2 (DIN 2501

کاربری شیر کشویی سایز 65 زبانه فلزی 10 بار میراب

کاربری شیر کشویی سایز 65 زبانه فلزی 10 بار میراب قطع و وصل جریان انواع سیالات همچون آب های خام، آشامیدنی، صنعتی و آب گرم بدون ذرات جامد ساینده ، بخار و هوای فشرده در صنایع نیروگاهی، نفت، گاز، پتروشیمی، تاسیسات ساختمانی و بیمارستانی می باشد.

محدودیت کاربری شیر کشویی سایز 65 زبانه فلزی میراب

محدودیت کاربری شیر کشویی سایز 65 زبانه فلزی میراب با فشار کاری 10 بار در کنترل جریان سیالات می باشد، از آنجایی که این شیر ها جهت قطع و وصل جریان سیال طراحی و تولید می شوند، چنانچه برای کنترل جریان مورد استفاده قرار گیرد ممکن است پدیده کاویتاسیون رخ داده و بدنه و اجزای داخلی شیر دچار آسیب شود.

به طور کلی این نوع شیر کشویی میراب جهت کاربردهای کنترلی توصيه نمی شود و بهتر است در زمان انتخاب شير، به پارامترهایی از جمله حداکثر و حداقل فشار، ميزان دبی و سرعت سيال و شاخص کاویتاسیون توجه کنید.

همچنین این شير های زبانه فلزی برای سیالاتی با ذرات ناخالص ساینده، مناسب نمی باشند زیرا ایجاد رسوب در بدنه و کلاهک، در عملکرد شير اختلال ایجاد می کند.

تست فشار شیر کشویی سایز 65 زبانه فلزی میراب

تست فشار شیر کشویی سایز 65 زبانه فلزی میراب بر اساس استاندارد DIN EN 12266-1 انجام شده است که در سایز های مختلف به شرح زیر می باشد:

نصب شیر کشویی سایز 65 زبانه فلزی میراب

قبل از شروع به نصب شیر کشویی سایز 65 زبانه فلزی میراب لازم است خط لوله از سيال تخلیه و داخل لوله بازرسی و تمیز شود و از انطباق فلنچ های متقابل خط لوله با فلنچ های شير اطمينان حاصل نمایید و از اعمال هرگونه بار اضافی به بدنه شیر اجتناب نمایید.

محل مدنظر برای نصب شیر کشویی زبانه فلزی 10 بار میراب را به گونه ای انتخاب نمایید که در معرض نيرو و ارتعاشات خارجی نباشد و در صورت نصب آن در فضای باز، شیر را در برابر تاثيرات مستقيم جوی حفظ نمایید.

محل نصب شیر کشویی سایز 65 زبانه فلزی 10 بار میراب را حداقل در فاصله 3 تا 4 برابر قطر خط لوله از محل نصب زانویی، سه راهی و صافی در نظر بگیرید تا فضای کافی برای نگهداری، تعميرات و بازرسی عملکرد شير داشته باشید.

در ابتدا یکبار شير را باز و بسته کنید تا از عملکرد صحيح آن مطمئن شوید و از هم محوری لوله های دو طرف شير با یکدیگر نیز اطمینان حاصل نمایید زیرا در صورت عدم هم محوری لوله ها بار وارده به بدنه و فلنچ شير باعث آسيب به آن می شود.

نصب شیر کشویی سایز 65 زبانه فلزی 10 بار میراب در خط لوله از هر دو طرف در هر وضعيت و زاویه دلخواهی امکان پذیر می باشد، فقط کافی است واشر آب بندی را روی سطح فلنچ شير قرار دهید و با کمی چسب واشر آن را محکم کنید.

شير كشويي سایز 65 را بين دو فلنج خط لوله قرار دهید و با پيچ طول مناسب، سوراخ های پایینی فلنچ را کمی سفت كنيد و سایر پيچ ها را عبور دهید و مهره آنها را کمی سفت کنيد. در نهایت کار پيچ ها را بصورت ضربدری سفت کنید به طوری که مقدار بیرون زدگی انتهای تمامی پيچ ها تقریبا یکسان باشد.
