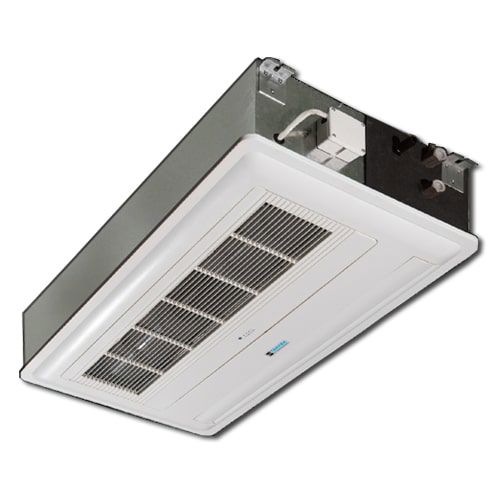

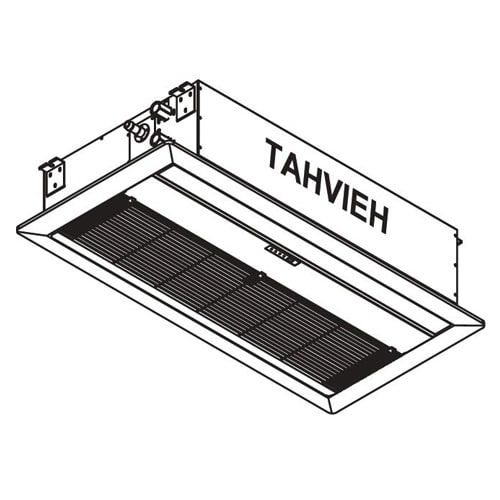

فن کویل کاستی یکطرفه تهویه مدل اوشان CO 300 با ابعاد مناسب جهت تعبیه در انواع سقف کاذب با ارتفاع کم طراحی و تولید شده و قابل استفاده در اماکن مسکونی، اداری، تجاری، مراکز خرید و... میباشد.
در ساخت بدنه ی این فن کویل ها از ورق گالوانیزه مرغوب استفاده شده و جداره ی داخلی آن با عایق الاستومری چسب دارپوشش داده شده است تا علاوه بر جلوگیری از هدر رفت حرارت و برودت، صدای دستگاه نیزکاهش یابد.
موتوراستفاده شده دراین فن کویل د ارای محافظ حرارتی است، بطوریکه در زمان افزایش حرارت بیش از حد، دستگاه خاموش شده و پس از خنک شدن، دوباره شروع بکار میکند و این امر دلیل بر افزایش طول عمر دستگاه میشود.
در این فن کویل، فن سانتریفوژ بکوارد با کمترین سطح صدای ممکن تعبیه شده و دلیل این عملکرد با صدای کم، استفاده از لرزه گیرلاستیکی در قسمت اتصال پره ها به شفت موتور میباشد.
کویل بکار رفته دراین فن کویل پس از ساخت، چربی زدایی و تست نشتی میشود. فین های استفاده شده در این کویل ها از نوع موج دار است که ظرفیت بالاتری دارند و کلکتورهای این کویل ها از جنس برنج بوده و نکته ی حائز اهمیت این است که طراحی آن بگونه ای است که بر روی دستگاه پیچ میشوندو براحتی میتوان آن را بوسیله ی یک عدد آچار باز و بست نمود.
فن کویل کاستی یکطرفه تهویه مدل CO 300 دارای پمپ درین میباشد که آب کندانس تا ارتفاع 65 سانتی متر را تخلیه میکند و با توجه به وجود شیر یکطرفه در این پمپ از برگشت آب تخلیه به داخل دستگاه جلوگیری میشود. طراحی این پمپ به گونه ای است که ریزش احتمالی آب از داخل دستگاه به بیرون وجود نداشته و شلنگ های تخلیه آب کندانس نیز از جنس EPDMانتخاب شده تا در برابر تغییرات دمایی از مقاومت بالایی برخوردار باشند.

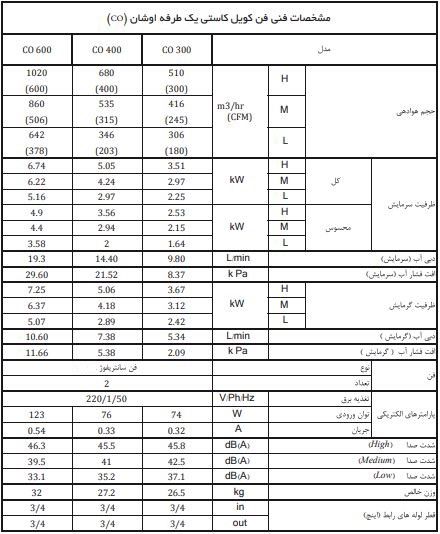

ظرفیت سرمایشی و گرمایشی فن کویل یکطرفه اوشان 300 CFM
ظرفیت سرمایشی فن کویل کاستی یکطرفه اوشان CFM 300 در بالاترین حالت برابر 3.51 کیلووات، در حالت متوسط 2.97 کیلووات،
در کمترین حالت به میزان 2.25 کیلووات و ظرفیت گرمایش این فن کویل نیز در بالاترین حالت برابر 3.67 کیلووات، در حالت
متوسط 3.12 کیلووات و در کمترین حالت به میزان 2.42 کیلووات میباشد.
اعداد درج شده فوق بر اساس شرایط زیراست
در حالت سرمایش میزان دمای هوای ورودی به فن کویل 27 درجه سانتیگراد خشک و 19 درجه سانتیگراد مرطوب و درحالت
گرمایش برابر 20 درجه سانتیگراد است.
میزان دمای آب ورودی نیز در حالت سرمایش 7 درجه سانتیگراد در زمان ورود و 12 درجه سانتیگراد در زمان خروج بوده و در
زمان گرمایش میزان دمای آب ورودی 50 درجه سانتیگراد میباشد.
برق مصرفی
نوع برق مصرفی 220 ولت، 50 هرتز و تکفاز بوده، توان ورودی برابر 74 وات و میزان جریان برق در این مدل از فن کویل
0.32 آمپر میباشد.
حجم هوادهی ودبی آب ورودی وافت فشار آب
درفن کویل کاستی یکطرفه اوشان مدل CO 300 برند تهویه میزان جریان هوا در حالت زیاد به میزان 510 مترمکعب در ساعت، در حالت متوسط 416 مترمکعب ساعت و در حالت کم 306 متر مکعب در ساعت، دبی آب ورودی نیز درحالت سرمایش و گرمایش این فن کویل به ترتیب به میزان 9.8 و 5.34 لیتر در ساعت و میزان افت فشار در حالت سرمایش 8.37 و درزمان گرمایش برابر 2.09 کیلو پاسکال میباشد.
میزان شدت صدا فن کویل کاستی یکطرفه تهویه 300CFM مدل اوشان
میزان شدت صدای فن کویل کاستی یکطرفه اوشان مدل 300 CFM در فاصله ی 1 متری دستگاه اندازه گیری شده است که دربالاترین حالت به میزان 45.8 و در حالت متوسط 42.5 و در کمترین حالت 37.1 دسیبل است.

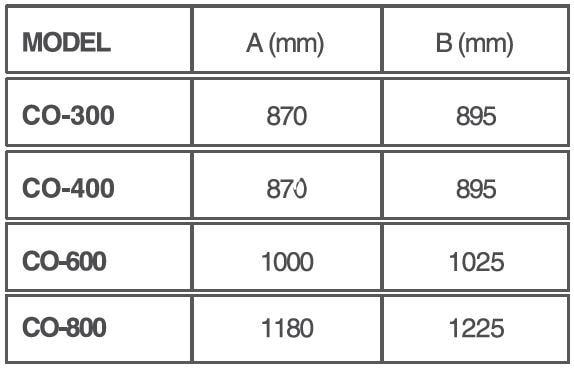

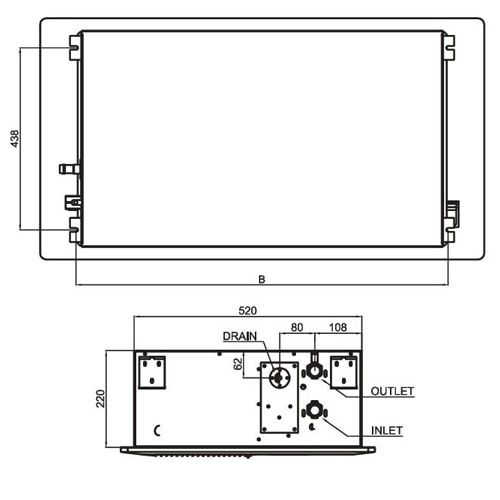

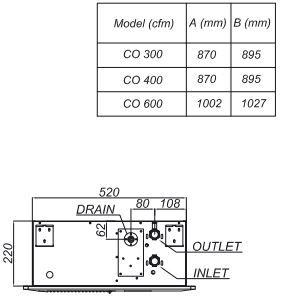

ابعاد و وزن و سایز اتصالات فن کویل کاستی یکطرفه اوشان CFM 300 تهویه
عرض 870 میلیمتر
طول 895 میلیمتر
ارتفاع 220 میلیمتر
وزن خالص 26.5 کیلوگرم
سایز لوله های ورودی و خروجی 3/4 اینچ
ویژگی های فن کویل کاستی یکطرفه اوشان 300 CFM
استفاده از فیلتر با قابلیت شستشو، با دوام و تعویض آسان
دارای ابعاد مناسب و قابل نصب در سقف کاذب با عمق 22 سانتی متر
قابلیت کنترل زاویه و حرکت پره ها با استفاده از ریموت کنترل
دارای سیستم هوشمند اعلام خرابی با استفاده از چراغ های LED و صدای بوق
دارای چهار حالت کارکرد به صورت فن، سرمایش، گرمایش و اتوماتیک
دارای سیستم ریکاوری در زمان قطع و وصل ناگهانی برق
قابلیت اتصال به سیستم BMS با اتصال RS485
مجهز به پمپ سانتریفوژ جهت تخلیه آب کندانس کویل
دارای سنسور دمای آب کویل
دارای ریموت کنترل ساخته شده از مواد عاری از عناصر سرطان زا و مضر با برچسب ROHS
مجهز به شیر یکطرفه جهت جلوگیری از برگشت آب کندانس به داخل دستگاه
دارای سه سرعت استاندارد با سطح صدای پایین
مجهز به شیر هواگیری
دسترسی آسان به فن و الکترو موتور جهت انجام سرویس دوره ای
استفاده از ورق گالوانیزه مرغوب جهت ساخت بدنه داخلی
