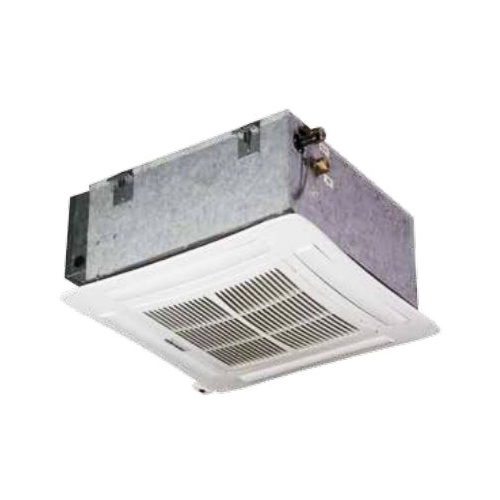

فن کویل کاستی چهارطرفه تهویه مدل اوشان 1200 CFN دارای دیفیوزر خطی کنترل دار و دمپر ثابت بوده و با ابعاد مناسب جهت تعبیه در انواع سقف کاذب با ارتفاع کم طراحی و تولید شده و قابل استفاده در اماکن مسکونی، اداری، تجاری، مراکز خرید و... میباشد.
در ساخت بدنه ی این فن کویل ها از ورق گالوانیزه مرغوب استفاده شده و جداره ی داخلی آن با عایق الاستومری چسب دارپوشش داده شده است تا علاوه بر جلوگیری از هدر رفت حرارت و برودت، صدای دستگاه نیزکاهش یابد.
موتوراستفاده شده دراین فن کویل دارای محافظ حرارتی است، بطوریکه در زمان افزایش حرارت بیش از حد، دستگاه خاموش شده و پس از خنک شدن، دوباره شروع بکار میکند و این امر دلیل بر افزایش طول عمر دستگاه میشود.
در این فن کویل، فن سانتریفوژ بکوارد با کمترین سطح صدای ممکن تعبیه شده و دلیل این عملکرد با صدای کم، استفاده از لرزه گیرلاستیکی در قسمت اتصال پره ها به شفت موتور میباشد.
کویل بکار رفته دراین فن کویل پس از ساخت، چربی زدایی و تست نشتی میشود. فین های استفاده شده در این کویل ها از نوع موج دار است که ظرفیت بالاتری دارند و کلکتورهای این کویل ها از جنس برنج بوده و نکته ی حائز اهمیت این است که طراحی آن بگونه ای است که بر روی دستگاه پیچ میشوند و براحتی میتوان آن را بوسیله ی یک عدد آچار باز و بست نمود.
فن کویل کاستی چهارطرفه اوشان مدل CFN 1200 دارای پمپ درین میباشد که آب کندانس تا ارتفاع 65 سانتی متر را تخلیه میکند و با توجه به وجود شیر یکطرفه در این پمپ از برگشت آب تخلیه به داخل دستگاه جلوگیری میشود. طراحی این پمپ به گونه ای است که ریزش احتمالی آب از داخل دستگاه به بیرون وجود نداشته و شلنگ های تخلیه آب کندانس نیز از جنس EPDMانتخاب شده تا در برابر تغییرات دمایی از مقاومت بالایی برخوردار باشند.

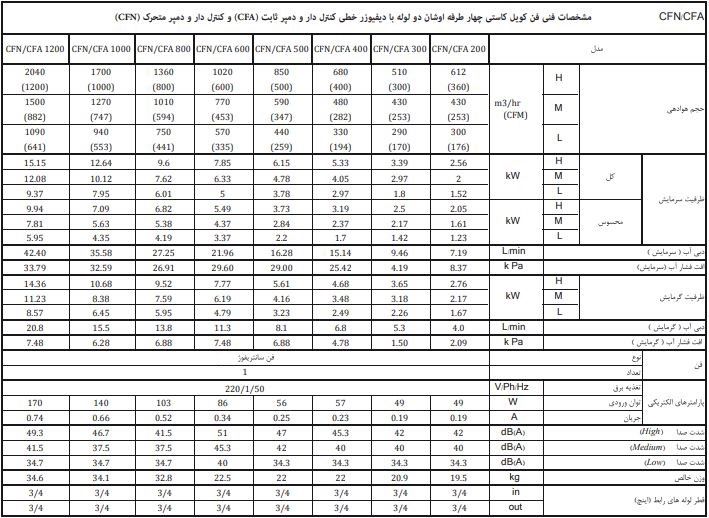

ظرفیت سرمایشی و گرمایشی فن کویل کاستی چهارطرفه تهویه 1200CFM مدل اوشان
ظرفیت سرمایشی فن کویل کاستی چهارطرفه مدل اوشان برند تهویه 1200CFM در بالاترین حالت برابر 15.15 کیلووات، در حالت متوسط 12.08 کیلووات، در کمترین حالت به میزان 9.37 کیلووات و ظرفیت گرمایشی این فن کویل نیز در بالاترین حالت برابر 14.36 کیلووات، در حالت متوسط 11.23 کیلووات و در کمترین حالت به میزان 8.57 کیلووات میباشد.
( اعداد درج شده فوق بر اساس شرایط زیر است )
در حالت سرمایش میزان دمای هوای ورودی به فن کویل 27 درجه سانتیگراد خشک و 19 درجه سانتیگراد مرطوب و درحالت
گرمایش برابر 20 درجه سانتیگراد است.
میزان دمای آب ورودی نیز در حالت سرمایش 7 درجه سانتیگراد در زمان ورود و 12 درجه سانتیگراد در زمان خروج بوده و در
زمان گرمایش میزان دمای آب ورودی 50 درجه سانتیگراد میباشد.
برق مصرفی
نوع برق مصرفی 220 ولت، 50 هرتز و تکفاز بوده، توان ورودی برابر 170 وات و میزان جریان برق در این مدل از فن کویل
0.74 آمپر میباشد.
حجم هوادهی ودبی آب ورودی وافت فشار آب
در فن کویل کاستی چهارطرفه تهویه مدل CFN 1200 میزان جریان هوا در حالت زیاد به میزان 2040 مترمکعب در ساعت، در حالت متوسط 1500 مترمکعب در ساعت و در حالت کم 1090 متر مکعب در ساعت، دبی آب ورودی نیز درحالت سرمایش و گرمایش این فن کویل به ترتیب به میزان 42.40 و 20.8 لیتر در ساعت و میزان افت فشار در حالت سرمایش 33.79 و درزمان گرمایش برابر 7.48 کیلو پاسکال میباشد.
میزان شدت صدا فن کویل کاستی چهارطرفه تهویه 1200CFM مدل اوشان
میزان شدت صدای فن کویل کاستی چهارطرفه تهویه مدل اوشان 1200CFM در فاصله ی 1 متری دستگاه اندازه گیری شده است که دربالاترین حالت به میزان 49.3 و در حالت متوسط 41.5 و در کمترین حالت 34.7 دسیبل است.

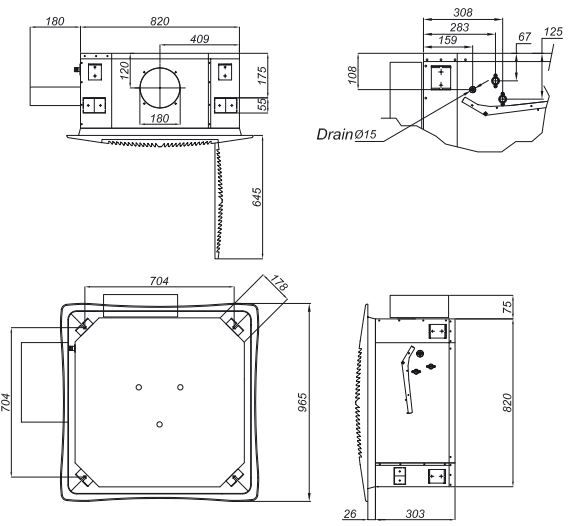

ابعاد، وزن و سایز اتصالات فن کویل کاستی چهارطرفه تهویه مدل CFN 1200
عرض 820 میلیمتر
طول 820 میلیمتر
ارتفاع 303 میلیمتر
وزن خالص 34.6 کیلوگرم
سایز لوله های ورودی و خروجی 3/4 اینچ
ویژگی های فن کویل کاستی چهارطرفه اوشان 1200CFM برند تهویه
استفاده از فیلتر با قابلیت شستشو، با دوام و تعویض آسان
دارای ابعاد مناسب و قابل نصب در سقف کاذب
دارای چهار حالت کارکرد به صورت فن، سرمایش، گرمایش و اتوماتیک
قابلیت کنترل حرکت پره ها با استفاده از ریموت کنترل
مجهز به پمپ سانتریفوژ جهت تخلیه آب کندانس کویل
دارای سنسور دمای آب کویل
قابل ارائه بصورت 4 لوله در صورت سفارش مشتری
مجهز به شیر یکطرفه جهت جلوگیری از برگشت آب کندانس به داخل دستگاه
دارای سه سرعت استاندارد با سطح صدای پایین
مجهز به شیر هواگیری
دسترسی آسان به فن و الکترو موتور جهت انجام سرویس دوره ای
استفاده از ورق گالوانیزه مرغوب جهت ساخت بدنه داخلی
قاب ساخته شده در دو اندازه از مواد ABS مقاوم
قابلیت کنترل دمای مورد نیاز
