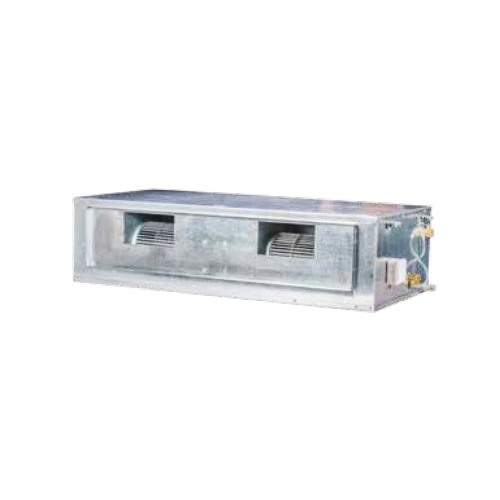

فن کویل کانالی تهویه مدل ARN06 با ابعاد مناسب وبصورت باریک، جهت تعبیه درسقف و تنها در مواردی که فضای لازم جهت کانال کشی در سقف وجود داشته باشد، در دومدل برگشت هوا از پشت و برگشت هوا از زیر، طراحی و تولید شده و قابل استفاده در اماکن مسکونی، اداری، تجاری، مراکز خرید و... میباشد.
در ساخت بدنه ی فن کویل از ورق گالوانیزه مرغوب استفاده شده و جداره ی داخلی آن با عایق الاستومری چسب دار پوشش داده شده است تا علاوه بر جلوگیری از هدر رفت حرارت و برودت، صدای دستگاه نیزکاهش یابد.
موتور استفاده شده دراین فن کویل دارای محافظ حرارتی است، بطوریکه در زمان افزایش حرارت بیش از حد، دستگاه خاموش شده و پس از خنک شدن، دوباره شروع بکار میکند و این امر دلیل بر افزایش طول عمر دستگاه میشود.
در فن کویل کانالی تهویه 600CFM، فن سانتریفوژ فوروارد تعبیه شده و ازهوزینگ خاصی بهره میبرد که این هوزینگ مختص شرکت تهویه بوده و امکان افزایش سطح هوای خروجی و در نتیجه پوشش دهی سطح بیشتری از کویل را بوجود می آورد.
کویل بکار رفته دراین فن کویل پس از ساخت، چربی زدایی و تست نشتی میشود. کلکتورهای استفاده شده در این کویل ها از جنس برنج بوده وفین های استفاده شده در آن از نوع موج دار بوده که ظرفیت بالایی دارند و نکته ی حائز اهمیت این است که طراحی این کویل ها بگونه ای است که بر روی دستگاه پیچ میشوندو براحتی میتوان آن را باز و بست نمود.
ظرفیت سرمایشی و گرمایشی فن کویل باریک کانالی تهویه 600CFM
ظرفیت سرمایشی فن کویل کانالی تهویه 600CFM در بالاترین حالت برابر 6 کیلووات، در حالت متوسط 5.2 کیلووات،
در کمترین حالت به میزان 4.4 کیلووات و ظرفیت گرمایش این فن کویل نیز در بالاترین حالت برابر 6.2 کیلووات، در حالت
متوسط 5.3 کیلووات و در کمترین حالت به میزان 4.5 کیلووات میباشد.
( اعداد درج شده فوق بر اساس شرایط زیراست )
در حالت سرمایش میزان دمای هوای ورودی به فن کویل 27 درجه سانتیگراد خشک و 19 درجه سانتیگراد مرطوب و درحالت
گرمایش برابر 20 درجه سانتیگراد است.
میزان دمای آب ورودی نیز در حالت سرمایش 7 درجه سانتیگراد در زمان ورود و 12 درجه سانتیگراد در زمان خروج بوده و در
زمان گرمایش میزان دمای آب ورودی 50 درجه سانتیگراد میباشد.
برق مصرفی فن کویل کانالی باریک تهویه 600CFM
نوع برق مصرفی 220 ولت، 50 هرتز و تکفاز بوده، توان ورودی برابر 188 وات و میزان جریان برق در این مدل از فن کویل
0.95 آمپر میباشد.
حجم هوادهی ودبی آب ورودی وافت فشار آب
در فن کویل کانالی باریک تهویه 600CFM میزان جریان هوا در حالت زیاد 1020 مترمکعب در ساعت، در حالت متوسط 816 مترمکعب درساعت و در حالت کم 653 متر مکعب در ساعت، دبی آب ورودی نیز درحالت سرمایش و گرمایش این فن کویل به ترتیب به میزان 17.4 و 9.1 لیتر در ساعت و میزان افت فشار در حالت سرمایش 15.8 و درزمان گرمایش برابر 4.23 کیلوپاسکال میباشد.
میزان شدت صدا فن کویل کانالی تهویه باریک مدل ARN06
میزان شدت صدای فن کویل کانالی 600CFM تهویه در فاصله ی 1 متری دستگاه اندازه گیری شده است که دربالاترین حالت به میزان 49 و در حالت متوسط 48 و در کمترین حالت 46 دسیبل است.

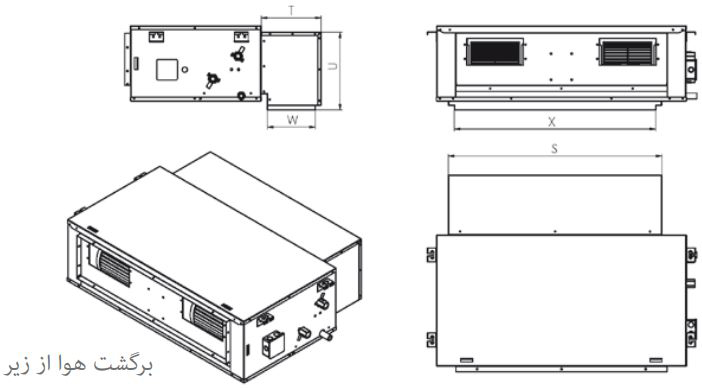

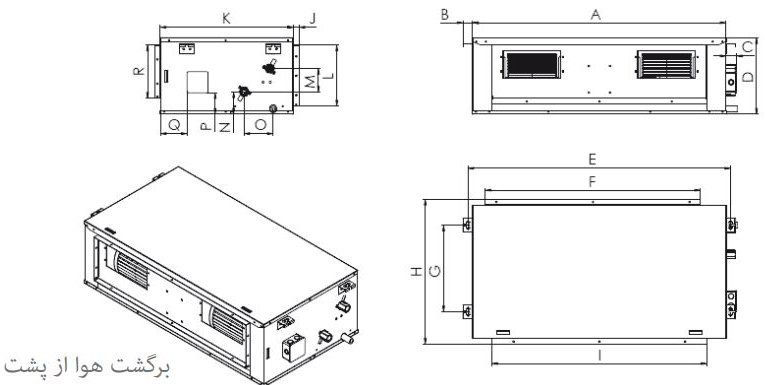

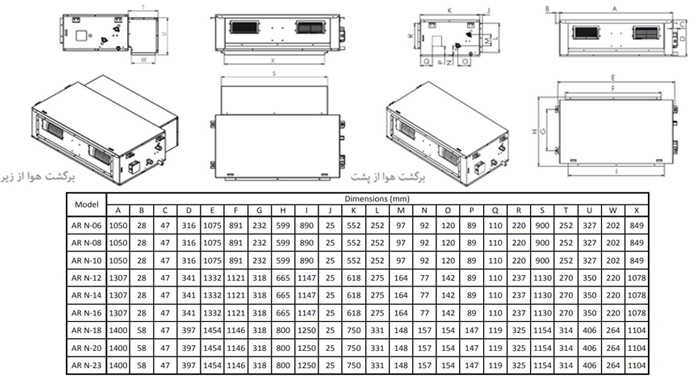

ابعاد، وزن و سایز اتصالات فن کویل کانالی تهویه 600CFM مدل ARN06
عرض مدل برگشت هوا از پشت و زیر 1050 میلیمتر
طول مدل برگشت هوا از پشت 599 میلیمتر
طول مدل برگشت هوا از زیر 851 میلیمتر
ارتفاع 316 میلیمتر
وزن خالص در مدل برگشت هوا ازپشت 43 کیلوگرم
وزن خالص در مدل برگشت هوا از زیر 49 کیلوگرم
سایز لوله های ورودی و خروجی ¾ اینچ
ویژگی های فن کویل کانالی 600CFM تهویه
استفاده از فیلتربا دوام با قابلیت شستشو و تعویض آسان بدون نیاز به باز کردن کانال
مجهز به محافظ حرارتی جهت حفاظت موتور در برابر بارهای اضافی و افزایش دمای سیم پیچ
استفاده از موتور سه سرعته با توان بالا
دارای شیر هواگیری با کاربری آسان
دسترسی آسان به فن و الکترو موتور جهت انجام سرویس دوره ای
استفاده از ورق گالوانیزه جهت ساخت بدنه وتشت تقطیر
استفاده از بلاوردهای فلزی
قابلیت تولید با کویل های 4 لوله ای ( کویل سرمایشی و گرمایشی مجزا ) بنا به درخواست
قابلیت استفاده از کویل گرمایشی الکتریکی ( در صورت درخواست )
قابلیت کار در فشار استاتیکی بالا به میزان 75 تا 110 پاسکال
قابلیت تعبیه دریچه هوای تازه ( در صورت درخواست )
