Iran radiator Gas IG 1700

  • ظرفیت حرارتی : 1.500.00 - 425.000 کیلوکالری برساعت
  • توان موتور : 4~3 کیلووات
  • نوع سوخت : گاز
  • حالت عمکلرد مشعل : دو مرحله ای
  • گارانتی : ۱۲ماه
قیمت استعلام از واحد فروش

راهنمای خرید مشعل گازی ایران رادیاتور مدل IG1700

مشعل گازسوز IG 1700 ایران رادیاتور با ظرفیت حرارتی 1.500.000 کیلوکالری در ساعت جهت تامین آبگرم و بخار داغ برای دیگ های روغن داغ،

خشک کن های بزرگ هوای گرم و خطوط تولید کارخانجات صنایع بزرگ و... بکار برده میشود.

از مشعل گازی IG1700 در موتورخانه برج ها وساختمان های بزرگ نیز استفاده میشود.

مشعل گازسوز ایران رادیاتور مدل IG 1700  عملکرد دو مرحله ای دارد، بصورتیکه دریچه هوا و دریچه گاز با توجه به مقدار  انرژی حرارتی و سوخت

مورد نیاز در زمان لزوم باز شده و شعله با جرقه ایجاد شده توسط ترانس جرقه بوجود میآید.

پس از شروع به کار مشعل در مرحله اول، مرحله دوم با توجه به  نیاز به حرارت بالاتر ازطریق ترموستات یا پرشرسوییچ تعبیه شده در

سیستم،مشعل را وارد مرحله دوم کاری میکند و میزان سوخت  و هوای لازم در جهت بالا بردن دما را تامین مینماید.

در هر مرحله از ایجاد شعله و عملکرد مشعل، اگر دریکی از مراحل خللی ایجاد شود، بلافاصله خاموش خواهد شد، با توجه به ایمنی بالای مشعل

گازی و عملکرد ساده آن، پرکاربردترین مدل مشعل ها از نوع گازی میباشند.

ظرفیت حرارتی مشعل IG 1700

ظرفیت حرارتی مشعل ایران رادیاتور مدل IG 1700 حداقل 425.000 کیلوکالری در ساعت و حداکثر آن 1.500.000 کیلوکالری در ساعت میباشد.

فشارگاز ورودی

فشار گاز ورودی به مشعل IG1700 باید معادل 2psi یا همان 2 پوند بر اینچ مربع یا 137 mbar باشد. این مشعل با فشار گاز 1/4(یک چهارم) پوند

کار نمیکند.

درمشعل هایی که با فشار گاز 2 پوند بر اینچ مربع کارمیکنند باید از خط گاز استفاده شود، این خط گازشامل فیلتر، شیردستی، فشارسنج

(mbar250-0)، رگلاتور، فشار سنج( mbar100-0)، شیر برقی گاز تکضرب(جز تجهیزات مشعل میباشد)، شیر برقی گاز تدریجی(جز تجهیزات مشعل

میباشد)و کنترل کننده نشتی میباشد.

برق مصرفی

برق مصرفی مشعل IG 1700 ایران رادیاتور 4 کیلووات، 380 ولت و سه فاز با فرکانس 50 هرتز بوده و تابلو برق آن برروی دستگاه متصل میباشد.

مشخصات مشعل IG1700

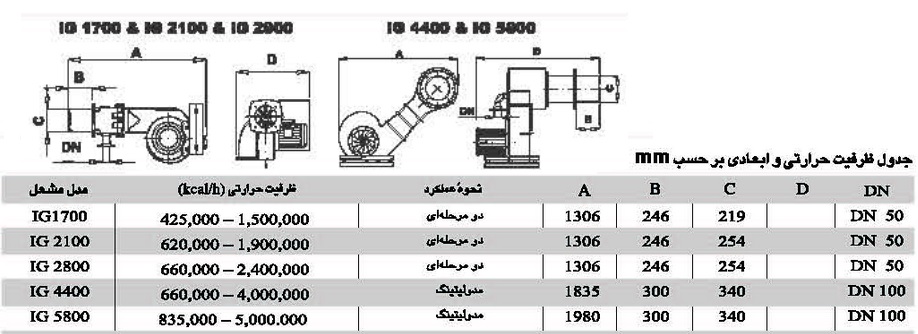

ابعاد مشعل ایران رادیاتور مدل IG 1700

این مشعل دارای طول 1306 میلیمتر، عرض 857 میلیمتر، قطردهانه مشعل گیر این مشعل 219 میلیمترو سایز لوله های ورودی و خروجی 2 اینچ

میباشد.

اجزای مشعل گازی ایران رادیاتور IG1700

شیر برقی گاز تکضرب 2 اینچ

شیر برقی گاز تدریجی دومرحله ای 2 اینچ

چشم الکترونیک UV

پرشر هوا (کلید کنترل فشار هوا)

پرشر گاز ( کلید کنترل فشار گاز)

رله کنترل کننده مشعل گازی مدل TMG 740

سروو موتور LKS 310

یون

ترانس جرقه یا الکترودهای جرقه زن

ویژگی های مشعل گازسوزایران رادیاتور IG 1700

سرویس ونگهداری ساده

عملکرد مطلوب با فشار گاز پایین

قابلیت عملکرد با گاز طبیعی و LPG

دارای تکنولوژی پیش مخلوط نسبی

پایداری کامل شعله در تمام حالات عملکرد مشعل

دارا بودن حداکثر راندمان در دیگ های فولادی و چدنی



  • ظرفیت حرارتی : 1.500.00 - 425.000 کیلوکالری برساعت
  • نوع برق مصرفی : سه فاز
  • قطر دهانه مشعل گیر : 219 میلیمتر
  • توان موتور : 4~3 کیلووات
  • نوع سوخت : گاز
  • سایز لوله گاز ورودی : 2 اینچ
  • حالت عمکلرد مشعل : دو مرحله ای
  • تابلو کنترل : متصل
  • سایز لوله ورودی و خروجی : 2 اینچ
  • گارانتی : ۱۲ماه
