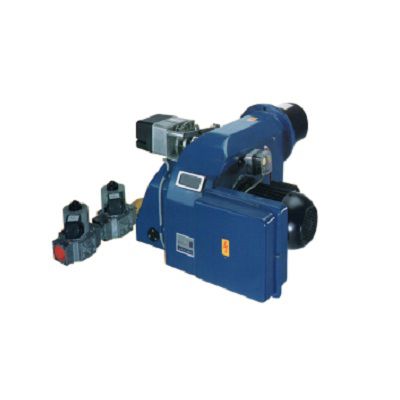

راهنمای خرید مشعل گازی ایران رادیاتور مدل IG2100
مشعل گازسوز IG2100 ایران رادیاتور با ظرفیت حرارتی 1.900.000 کیلوکالری در ساعت جهت تامین آبگرم و بخار داغ برای دیگ های روغن داغ ،
دیگ های نیروگاهی با فشار بالا و حجم زیاد بخارفوق داغ یا آبگرم، کارخانجات سیمان کوره های ذوب فلزات مانند آهن و تولید آلومینیوم و مس
وصنایع بزرگ و... بکار برده میشود.
از مشعل IG2100 در موتورخانه برج ها وساختمان های بزرگ نیز استفاده میشود.
مشعل گازسوز ایران رادیاتور مدل IG2100 عملکرد دو مرحله ای دارد، بصورتیکه دریچه هوا و دریچه گاز با توجه به مقدار انرژی حرارتی و سوخت
مورد نیاز در زمان لزوم باز شده و شعله با جرقه ایجاد شده توسط ترانس جرقه بوجود میآید.
پس از شروع به کار مشعل در مرحله اول، مرحله دوم با توجه به نیاز به حرارت بالاتر ازطریق ترموستات یا پرشرسوییچ تعبیه شده در
سیستم،مشعل را وارد مرحله دوم کاری میکند و میزان سوخت و هوای لازم در جهت بالا بردن دما را تامین مینماید.این مشعل قابلیت 3 مرحله ای
شدن را نیز دارا میباشد.
در هر مرحله از ایجاد شعله و عملکرد مشعل، اگر دریکی از مراحل خللی ایجاد شود، بلافاصله خاموش خواهد شد، با توجه به ایمنی بالای مشعل
گازی و عملکرد ساده آن، پرکاربردترین مدل مشعل ها از نوع گازی میباشند.

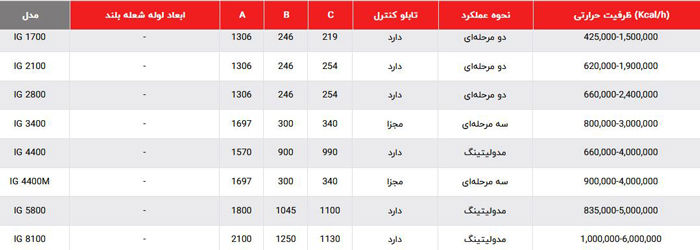

ظرفیت حرارتی مشعل IG2100
ظرفیت حرارتی مشعل IG2100 حداقل 620.000 کیلوکالری در ساعت و حداکثر آن 1.900.000 کیلوکالری در ساعت میباشد.
فشار گاز ورودی
فشار گاز ورودی به مشعل IG1700 باید معادل 2psi یا همان 2 پوند بر اینچ مربع یا 137 میلی بار باشد. این مشعل با فشار گاز 1/4(یک چهارم) پوند
کار نمیکند.
درمشعل هایی که با فشار گاز 2 پوند بر اینچ مربع کارمیکنند باید از خط گاز استفاده شود، این خط گازشامل فیلتر، شیردستی، فشار سنج
(mbar250-0)، رگلاتور، فشار سنج( mbar100-0)، شیر برقی گاز تکضرب(جز تجهیزات مشعل میباشد)، شیر برقی گاز تدریجی(جز تجهیزات مشعل
میباشد)و کنترل کننده نشتی میباشد.
برق مصرفی
برق مصرفی مشعل گازی IG2100 ایران رادیاتور5.5 کیلووات، 380 ولت و سه فاز با فرکانس 50 هرتز بوده و تابلو برق آن برروی دستگاه متصل
میباشد.

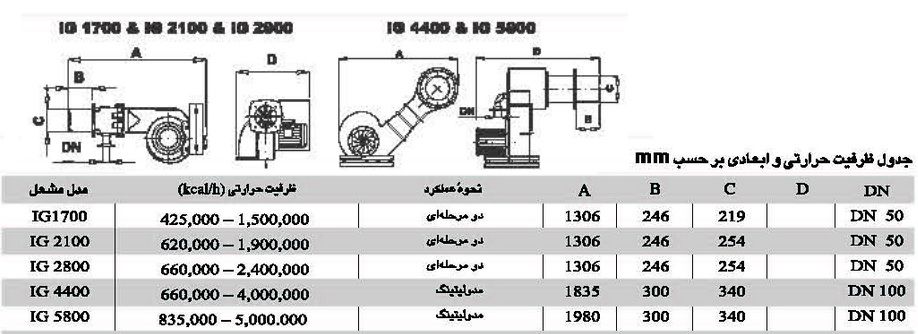

ابعاد مشعل ایران رادیاتور مدل IG2100
این مشعل دارای طول 1306 میلیمتر، عرض 857 میلیمتر، قطردهانه مشعل گیر این مشعل 254 میلیمترو سایز لوله های ورودی و خروجی 2 اینچ
میباشد.
اجزای مشعل گازی ایران رادیاتور IG2100
شیر برقی گاز تکضرب 2 اینچ
شیر برقی گاز تدریجی دومرحله ای 2 اینچ
چشم الکترونیک UV
پرشر هوا (کلید کنترل فشار هوا)
پرشر گاز ( کلید کنترل فشار گاز)
رله کنترل کننده مشعل گازی مدل TMG 740
سروو موتور LKS 310
یون
ترانس جرقه یا الکترودهای جرقه زن
ویژگی های مشعل گازسوزایران رادیاتور IG2100
سرویس ونگهداری ساده
عملکرد مطلوب با فشار گاز پایین
قابلیت عملکرد با گاز طبیعی و LPG
دارای تکنولوژی پیش مخلوط نسبی و شعله شاخه ای
پایداری کامل شعله در تمام حالات عملکرد مشعل
دارا بودن حداکثر راندمان در دیگ های فولادی و چدنی
