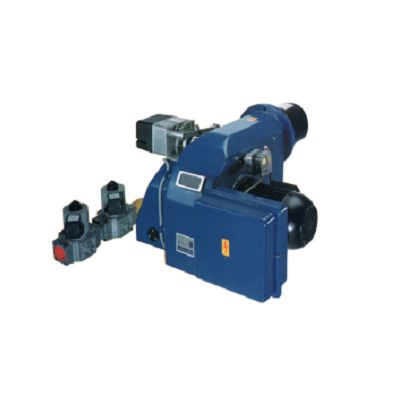

راهنمای خرید مشعل گازی ایران رادیاتور مدلPGN1SP
مشعل گازسوز PGN1SP با ظرفیت حدود 1.000.000 کیلوکالری در ساعت مناسب برای استفاده در سیستم های حرارتی و برودتی، دیگ های آبگرم،
ذوب مواد و خطوط تولید کارخانجات مواد غذایی و ... کاربرد دارد.
از مشعل گازی pgn1sp در موتورخانه ساختمان هایی تا متراژ کمتر از 5500 مترمربع استفاده میشود.
مشعل گازسوز ایران رادیاتور مدل PGN1SP عملکرد دو مرحله ای دارد، بصورتیکه دریچه هوا و دریچه گاز با توجه به مقدار ظرفیت مورد نیاز باز
شده و شعله تشکیل میشود.
درمشعل های دو مرحله ای معمولا برای کنترل ظرفیت از ترموستات های دو مرحله ای و یا دو عدد ترموستات با دو عدد پرشر سوییچ استفاده
میشود. پس از شروع به کار مشعل در مرحله اول اگر نیاز سیستم تامین نشود مرحله دوم با توجه به نیاز به حرارت بالاتر، از ترموستات یا
پرشرسوییچ تعبیه شده در سیستم دستور گرفته و با قدرت بیشتری در مرحله دوم عمل میکند.

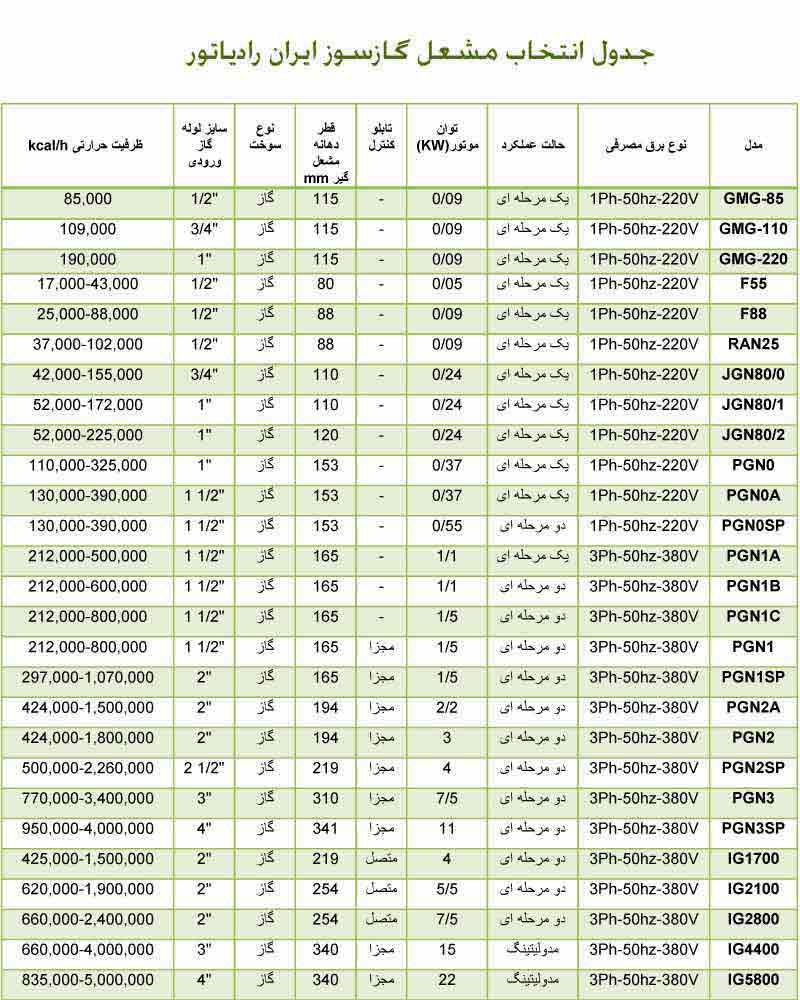

ظرفیت حرارتی مشعلPGN1SP
ظرفیت حرارتی مشعل ایران رادیاتور مدل PGN1SP حداقل 297.000 کیلوکالری در ساعت و حداکثر آن 1.070.000 کیلوکالری در ساعت میباشد.
فشار گاز ورودی
فشار گاز ورودی به مشعل PGN1SP باید معادل 2psi یا همان 2 پوند بر اینچ مربع یا 137 میلی بار باشد. این مشعل با فشار گاز 1/4(یک
چهارم) پوند کار نمیکند.
درمشعل هایی که با فشار گاز 2 پوند بر اینچ مربع کارمیکنند باید از خط گاز استفاده شود، این خط گازشامل فیلتر، شیردستی، فشارسنج
(mbar250-0)، رگلاتور، فشار سنج( mbar100-0)، شیر برقی گاز تکضرب(جز تجهیزات مشعل میباشد)، شیر برقی گاز تدریجی(جز تجهیزات
مشعل میباشد)و کنترل کننده نشتی میباشد.
برق مصرفی
برق مصرفی مشعل PGN1SP ایران رادیاتور 1.5 کیلووات، 380 ولت و سه فاز با فرکانس 50 هرتز بوده و تابلو برق آن بصورت مجزا میباشد.

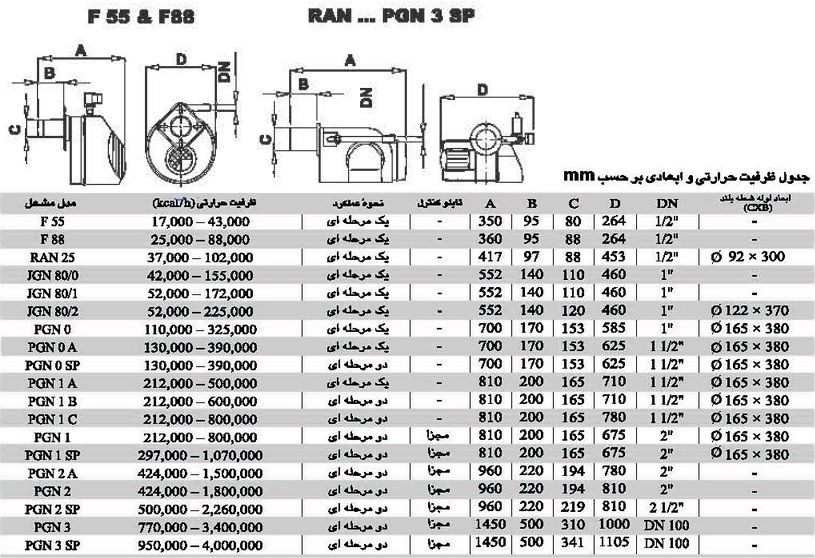

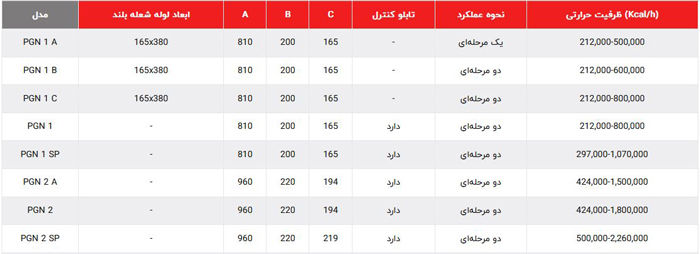

ابعاد مشعل ایران رادیاتور مدل PGN1SP
این مشعل دارای طول 810 میلیمتر، عرض 675 میلیمتر، قطردهانه مشعل گیر این مشعل 165 میلیمترو سایز لوله های ورودی و خروجی 2 اینچ
میباشد.
اجزای مشعل گازی ایران رادیاتور PGN1SP
شیر برقی گاز تکضرب 2 اینچ
شیر برقی گاز تدریجی دومرحله ای 2 اینچ
پرشر گاز ( کلید کنترل فشار گاز)
پرشر هوا ( کلید کنترل فشار هوا)
سروو موتور LKS 160
رله کنترل کننده مشعل گازی مدل TMG 740
یون
ترانس جرقه یا الکترودهای جرقه زن
ویژگی های مشعل گازسوزایران رادیاتور PGN1SP
سرویس ونگهداری ساده
عملکرد مطلوب با فشار گاز پایین
قابلیت عملکرد با گاز طبیعی و LPG
دارای تکنولوژی پیش مخلوط نسبی
پایداری کامل شعله در تمام حالات عملکرد مشعل
دارا بودن حداکثر راندمان در دیگ های فولادی و چدنی
