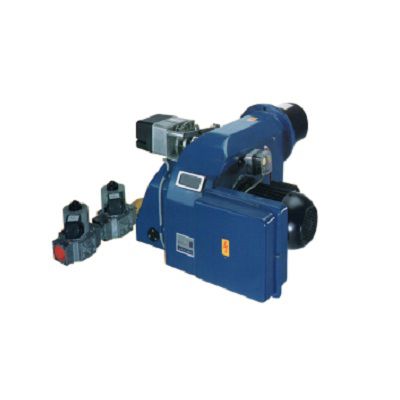

راهنمای خرید مشعل گازی ایران رادیاتور مدلPGN2
مشعل گازسوز PGN2 با ظرفیت حدود 1.800.000 کیلوکالری در ساعت مناسب برای استفاده در سیستم های حرارتی و برودتی، دیگ های آبگرم،
ذوب مواد و خطوط تولید کارخانجات مواد غذایی و ... کاربرد دارد.
از مشعل گازی pgn2 در موتورخانه ساختمان هایی تا متراژ کمتر از 10500 مترمربع استفاده میشود.
مشعل گازسوز ایران رادیاتور مدل PGN2 عملکرد دو مرحله ای دارد، بصورتیکه دریچه هوا و دریچه گاز با توجه به مقدار ظرفیت مورد نیاز باز شده و
شعله تشکیل میشود.
درمشعل های دو مرحله ای معمولا برای کنترل ظرفیت از ترموستات های دو مرحله ای و یا دو عدد ترموستات با دو عدد پرشر سوییچ استفاده
میشود. پس از شروع به کار مشعل در مرحله اول اگر نیاز سیستم تامین نشود مرحله دوم با توجه به نیاز به حرارت بالاتر، از ترموستات یا
پرشرسوییچ تعبیه شده در سیستم دستور گرفته و با قدرت بیشتری در مرحله دوم عمل میکند.

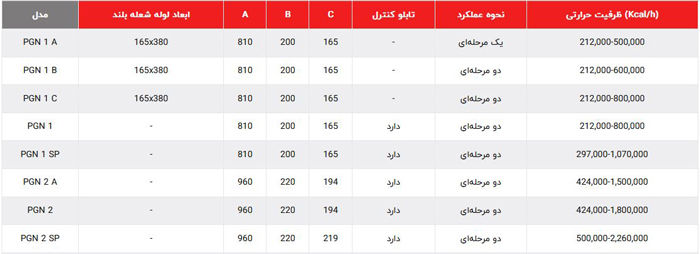

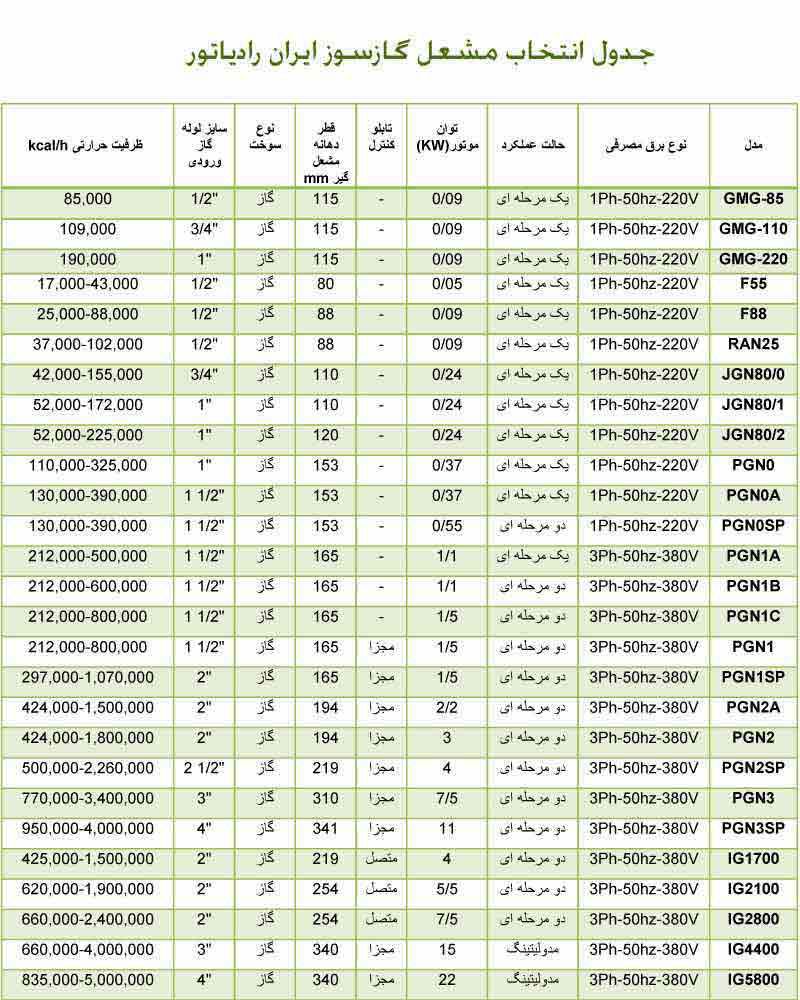

ظرفیت حرارتی مشعل PGN2
ظرفیت حرارتی مشعل ایران رادیاتور مدل PGN2 حداقل 424.000 کیلوکالری در ساعت و حداکثر آن 1.800.000 کیلوکالری در ساعت میباشد.
فشار گاز ورودی
فشار گاز ورودی به مشعل PGN2 باید معادل 2psi یا همان 2 پوند بر اینچ مربع یا 137میلی بار باشد. این مشعل با فشار گاز 1/4(یک چهارم) پوند
کار نمیکند.
درمشعل هایی که با فشار گاز 2 پوند بر اینچ مربع کارمیکنند باید از خط گاز استفاده شود، این خط گازشامل فیلتر، شیردستی، فشارسنج
(mbar250-0)، رگلاتور، فشار سنج( mbar100-0)، شیر برقی گاز تکضرب(جز تجهیزات مشعل میباشد)، شیر برقی گاز تدریجی(جز تجهیزات
مشعل میباشد)و کنترل کننده نشتی میباشد.
برق مصرفی
برق مصرفی مشعل PGN2 ایران رادیاتور 3 کیلووات، 380 ولت و سه فاز با فرکانس 50 هرتز بوده و تابلو برق آن بصورت مجزا میباشد.

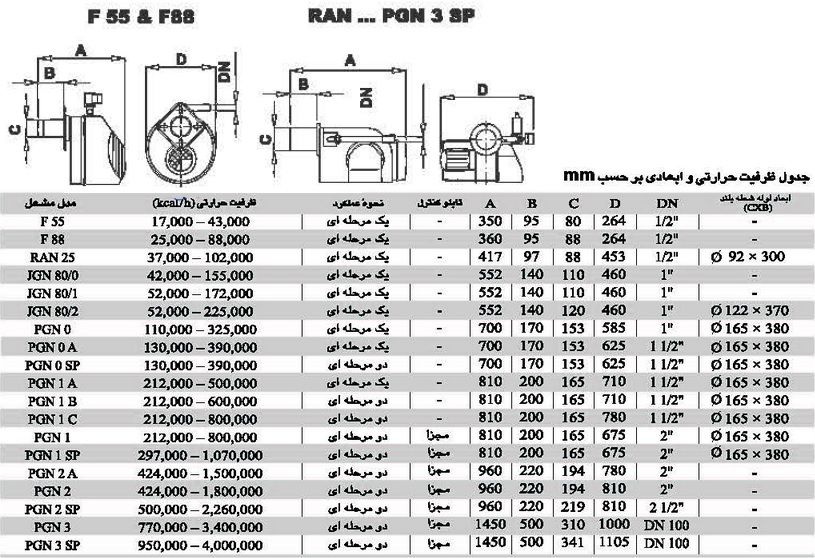

ابعاد مشعل ایران رادیاتور مدل PGN2
این مشعل دارای طول 960 میلیمتر، عرض 780 میلیمتر، قطردهانه مشعل گیر این مشعل 194 میلیمترو سایز لوله های ورودی و خروجی 2 اینچ
میباشد.
اجزای مشعل گازی ایران رادیاتور PGN2
شیر برقی گاز تکضرب 2 اینچ
شیر برقی گاز تدریجی سایز 2 اینچ
پرشر گاز ( کلید کنترل فشار گاز)
پرشر هوا ( کلید کنترل فشار هوا)
پرشر گاز ( کلید کنترل فشار گاز)
پرشر هوا ( کلید کنترل فشار هوا)
سروو موتور LKS 310
رله کنترل کننده مشعل گازی مدل TMG 740
یون
ترانس جرقه یا الکترودهای جرقه زن
ویژگی های مشعل گازسوزایران رادیاتور PGN2
سرویس ونگهداری ساده
عملکرد مطلوب با فشار گاز پایین
قابلیت عملکرد با گاز طبیعی و LPG
دارای تکنولوژی پیش مخلوط نسبی
پایداری کامل شعله در تمام حالات عملکرد مشعل
دارا بودن حداکثر راندمان در دیگ های فولادی و چدنی
