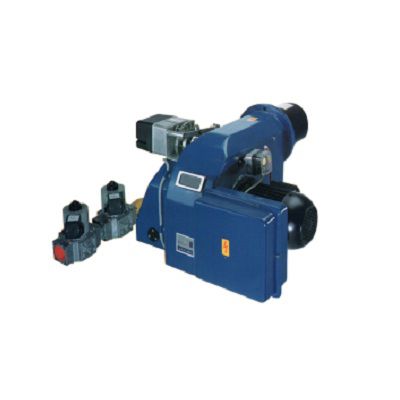

راهنمای خرید مشعل گازی ایران رادیاتور مدل JGN80/1
مشعل گازسوز JGN 80/1 ایران رادیاتور در دیگ های چدنی و فولادی جهت تولید آبگرم وبخار در موتور خانه ها و برای تامین آبگرم مصرفی در
ساختمان بکار میرود.
از این مشعل برای تامین گرمایش در کوره ها، واحدهای صنعتی و نیمه صنعتی، سونا بخار و موتورخانه ساختمان هایی با متراژ کمتر از 1000
مترمربع و ... استفاده میشود.
مشعل گازی ایران رادیاتور مدل JGN 80/1 عملکرد تک مرحله ای داشته وبه دلیل گاز سوز بودن کارکرد ساده ای دارد. با عبور گاز طبیعی از فیلتر و
رسیدن به سر نازل، با هوا ترکیب شده و ایجاد جرقه توسط ترانس جرقه باعث بوجود آمدن شعله میشود.
در هر مرحله از ایجاد شعله و عملکرد مشعل، اگر دریکی از مراحل خللی ایجاد شود، بلافاصله خاموش خواهد شد، با توجه به ایمنی بالای مشعل
گازی و عملکرد ساده آن، پرکاربردترین مدل مشعل ها از نوع گازی میباشند.
جهت تنظیم فشار گاز ورودی به مشعل باید توجه داشت اگر فشار گاز ورودی به مشعل در حدود 1/4 پوند باشد یعنی فشار گاز جهت کارکرد مشعل
کم بوده و باید از بالانسر استفاده شود تا میزان فشار آن به حد عملکرد مشعل برسد و اگر از 2 پوند بیشتر باشد باید از رگلاتور جهت تقلیل فشار گاز
استفاده نمود.

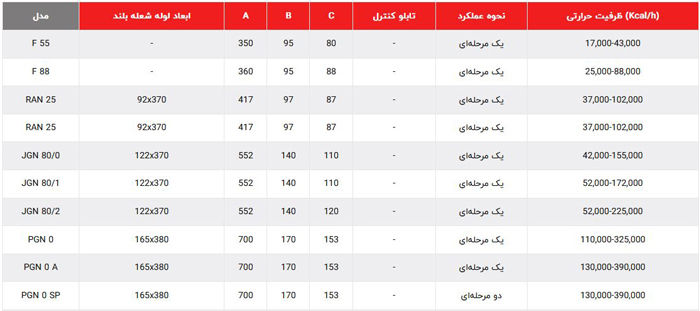

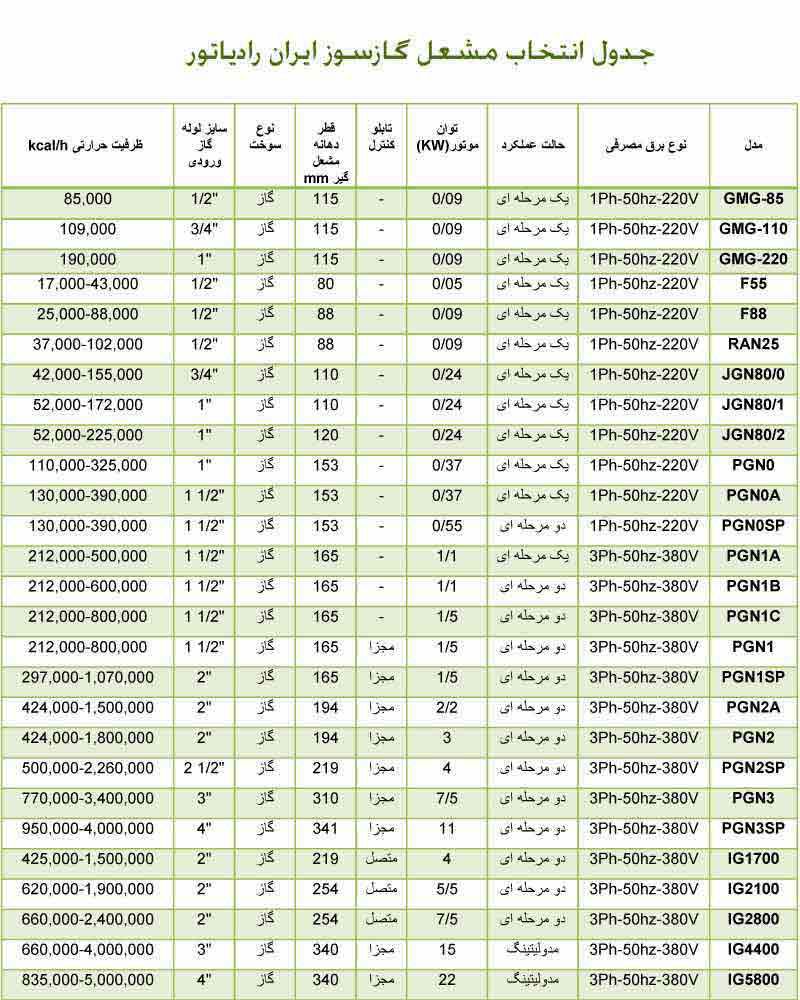

ظرفیت حرارتی مشعل JGN80/1
ظرفیت حرارتی مشعل ایران رادیاتور مدل JGN 80/1 حداقل 52000 کیلوکالری بر ساعت و حداکثر آن 172000 کیلوکالری بر ساعت میباشد.
برق مصرفی
برق مصرفی مشعل JGN 80/1 ایران رادیاتور 240 وات، 220 ولت و تکفاز با فرکانس 50 هرتز بوده و تابلو برق آن بصورت یکپارچه و به مشعل
متصل میباشد.
فشار گاز
حداقل فشار گاز این مشعل معادل 17.5 m.bar است.

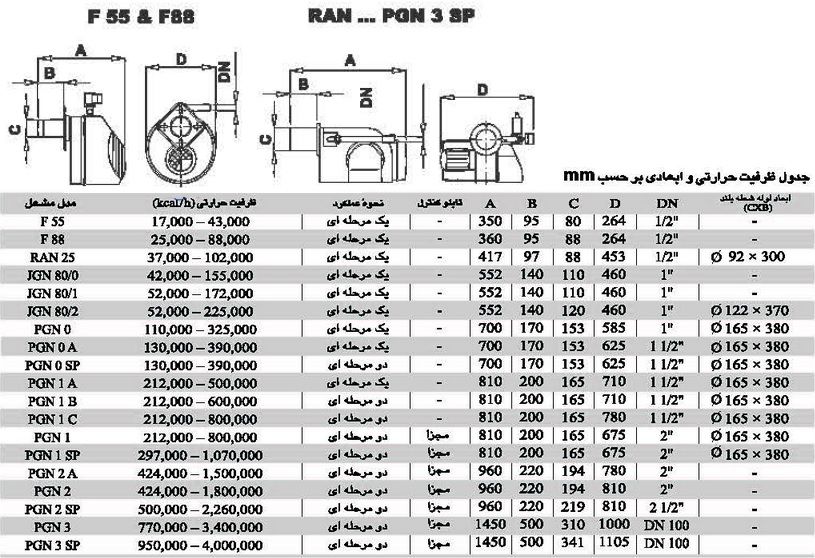

ابعاد مشعل ایران رادیاتور مدل JGN80/1
این مشعل دارای طول 552 میلیمتر، عرض 460 میلیمتر، قطردهانه مشعل گیر این مشعل 110 میلیمترو سایز لوله های ورودی و خروجی 1 اینچ
میباشد.
اجزای مشعل گازی ایران رادیاتور JGN80/1
بدنه
پروانه
شعله پخش کن
شیر برقی گاز تدریجی 1 اینچ
پرشر گاز ( کلید کنترل فشار گاز)
پرشر هوا (کلید کنترل فشار هوا)
رله کنترل کننده مشعل گازی مدل G790
یون
ترانس جرقه یا الکترودهای جرقه زن
ویژگی های مشعل گازسوزایران رادیاتور JGN 80/1
سرویس ونگهداری ساده
عملکرد مطلوب با فشار گاز پایین
قابلیت عملکرد با گاز طبیعی و LPG
دارای تکنولوژی پیش مخلوط نسبی
پایداری کامل شعله در تمام حالات عملکرد مشعل
دارا بودن حداکثر راندمان در دیگ های فولادی و چدنی
