پکیج زمینی شوفاژکار مدل رعد 6
پکیج زمینی شوفاژکار مدل رعد 6
پکیج زمینی شوفاژکار مدل رعد 6

پکیج زمینی شوفاژکار مدل رعد 6

Chauffagekar Ground Mounted Boiler Model rad-6

  • ظرفیت حرارتی : 146,200 کیلوکالری برساعت
  • حجم آبگیری : 65.9 مترمکعب
  • قطر دودکش : 307 میلیمتر
  • سایز لوله ورودی و خروجی : 1/4 1 اینچ
  • نوع سوخت : گاز طبیعی یا گازوئیل
قیمت استعلام از واحد فروش

پکیج زمینی شوفاژکار مدل رعد 6 با بهره گیری از دیگ چدنی سوپر ۴۰۰ همانند یک موتورخانه کامل و ایمن، بطور همزمان قابلیت تامین آب گرم بهداشتی و گرمایش ساختمان را دارا می باشد.

پکیج زمینی رعد توانایی تحمل فشارهای بالا و کار کردن در سیکل هایی با فشاری معادل ارتفاع آب در یک ساختمان ۱۳ طبقه را دارا می باشد.


اجزای پکیج زمینی شوفاژکار مدل رعد 6


پکیج زمینی شوفاژکار مدل رعد 6، با اتصالات گالوانیزه لوله کشی شده و دارای اتصالات جانبی رفت و برگشت شوفاژ، اتصال خروجی آب گرم مصرفی، پمپ، مبدل حرارتی صفحه ای، صافی، اتصالات تخلیه، شیر اطمینان، رسوب گیر الکترومغناطیسی، پنل کنترل برقی و شیر هواگیری می باشد.


دریافت سفارش ساخت پکیج زمینی شوفاژکار مدل رعد 6


پکیج زمینی شوفاژکار مدل رعد، بر حسب سفارش و نوع پروژه شما قادر به تامین ظرفیت های حرارتی گوناگون جهت تامین گرمایش و آبگرم مصرفی می باشد. بنابراین می توانید این دستگاه را متناسب با شرایط پروژه خود سفارش دهید.

با افزایش تعداد پره های دیگ ظرفیت حرارتی خروجی پکیج این دستگاه افزایش یافته و همچنین با افزایش تعداد مبدل های حرارتی و یا استفاده از مبدل های حرارتی با ظرفیت گرمایی بالاتر که از طریق تعداد صفحات حرارتی و حجم بیشتر بوده، قادر به تامین آب گرم مصرفی مورد نیاز هر پروژه‌ای می‌باشد.

تذکر: جهت استفاده از تمامی بویلر ها از جمله پکیج زمینی شوفاژکار رعد 6 نیاز به نصب منبع انبساط از نوع باز یا بسته میباشد که حجم منبع انبساط بنا بر نوع پروژه و میزان حجم آب موجود در سیستم تعیین می گردد.


راهنمای نصب پکیج زمینی شوفاژکار مدل رعد 6


حتی الامکان محل نصب پکیج زمینی شوفاژکار مدل رعد 6 را در قسمتهای پایین ساختمان و نزدیک به پرمصرف ترین نقاط ساختمان به ترتیبی انتخاب نمایید که بتوانید از

امکانات سیرکولاسیون طبیعی نیز استفاده نمایید و لوله ها را با شیب استاندارد از زیر سقف بر روی کلکتور ها مونتاژ نمایید.

موتورخانه دارای پنجره کافی (دسترسی به فضای بیرون) به منظور تهویه و تامین هوای احتراق باشد.

چنانچه در اثر خرابی شیرهای گاز یا شیلنگ و غیره نشتی گاز اتفاق بیفتد امکان تراکم گاز و خطرات تخریبی آن به دلیل وجود این پنجره ها به حداقل می رسد. وجود پنجره در موتورخانه سبب افزایش ایمنی این دستگاه می گردد.

در نقاط سردسیر پیش بینی لازم جهت جلوگیری از یخ زدگی دیگ و سیستم در حالت خاموش بودن به عمل آید.

در کف موتورخانه کف شوی فاضلاب جهت تخلیه آب سیستم و ... منظور نمایید.

برای موتورخانه فضای کافی جهت کلکتورها، مخزن آبگرم مصرفی و ... را در نظر بگیرید و از قرار دادن مواد قابل اشتعال و مخازن سوخت در موتورخانه خودداری نمایید.

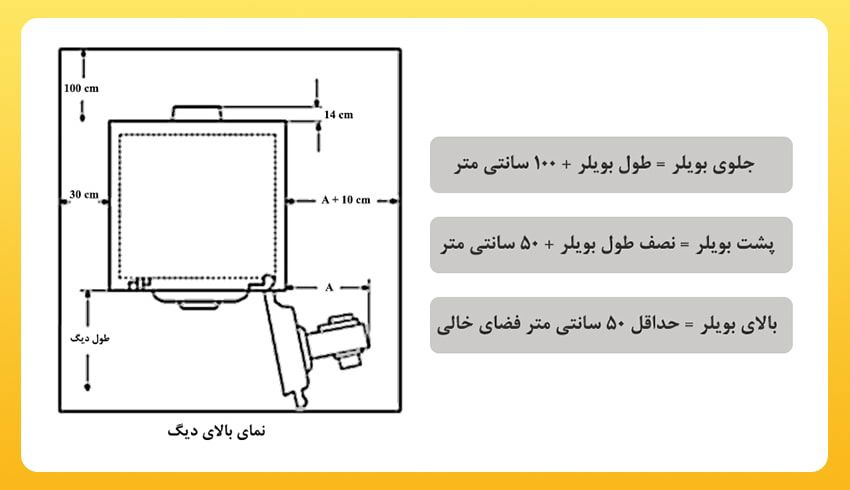

حداقل فواصل پیشنهادی محل نصب پکیج زمینی رعد تا دیوارهای مجاور، بر اساس شکل زیر رعایت گردد.


نصب پکیج زمینی شوفاژکار مدل رعد 6


قبل از نصب پکیج زمینی رعد موارد ذیل را کنترل نمایید.

مشعل بایستی توسط متخصصین امور تاسیسات گرمایشی انتخاب و نصب گردد.

دودکش باید تمیز بوده و بلافاصله بعد از دودکش دیگ باید حداقل 1 متر ارتفاع عمودی داشته و به ازای هر متر مسیر افقی 3 متر مسیر عمودی داشته باشد. همچنین می بایست در محیط نصب، جریان آرام هوا و تهویه کافی وجود داشته باشد.

این محصول بایستی در موتورخانه ساختمان نصب گردد. بر اساس مقررات ملی ساختمان نصب این محصول در داخل محیط مسکونی ممنوع میباشد.

حتماً مدار گازرسانی را پیش از روشن نمودن جهت کنترل نشتی احتمالی با کف صابون تست نمایید.

قبل از نصب پکیج زمینی رعد از تمیز بودن و مسدود نبودن لوله های آب در مسیر، اطمینان حاصل نمایید. (برای اینکار لازم است مسیرهای اصلی شستشو داده شوند تا آب صاف و تمیز وارد پکیج شود.)

پس از اطمینان از پر بودن سیستم نسبت به هواگیری رادیاتور ها و مجموعه اقدام نمایید.

از نصب پکیج زمینی رعد در ارتفاع بالاتر از مدار اصلی لوله کشی شوفاژ خودداری نمایید.

سرویس و بازدید فنی سالانه پکیج زمینی رعد از سوی افراد مجاز ضروری است.

هنگام مسافرت طولانی دستگاه را خاموش و دوشاخه برق را بکشید و گاز را ببندید.

لوله های پشت پکیج زمینی رعد 6 هر کدام رنگ استاندارد شده خاص خود را دارند.

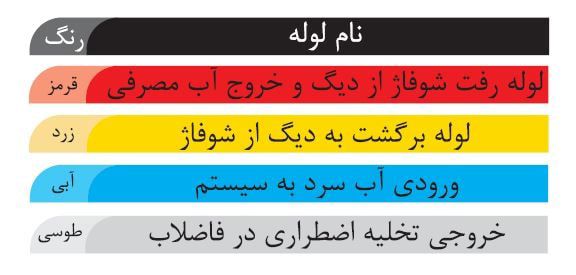

راهنمای رنگ لوله های پشت پکیج زمینی رعد 6

آب گیری و پر کردن پکیج زمینی رعد 6

  1. جهت پر شدن سیستم، شیر پرکن را باز نمایید.
  2. درپوش پلاستیکی شیر هواگیری اتوماتیک کمی باز باشد و در هنگام کار دستگاه نیز به همین حالت باقی بماند.
  3. پس از هواگیری رادیاتور ها احتمالاً فشار پایین می‌آید که با باز نمودن مجدد شیر پرکن مجدداً فشار را تنظیم نموده و بلافاصله شیر پرکن را ببندید.

تذکر: توجه داشته باشید که شیر پرکن همیشه باید بسته باشد.


انتخاب دودکش مناسب پکیج زمینی رعد 6


برای پکیج زمینی رعد می بایست یک دودکش مجزا با دمپر قابل تنظیم تا بام نصب نمایید و مساحت مقطع دودکش را بر اساس فرمول زیر محاسبه و اجرا نمایید. مقاطع بیشتر از سطح محاسبه شده یا کمتر از آن در کیفیت احتراق تاثیر گذاشته و مصرف سوخت پکیج را افزایش می‌دهد.

در ادامه دودکش عمودی، باید محلی برای خروج مایعات حاصل از احتراق پیش‌بینی‌گردد. انتقال حرارت از دودکش به محیط باعث تشکیل آب در دود می گردد. لذا ترجیحاً دودکش را به روش مناسبی عایق نمایید.

در پشت بام بر روی دودکش پکیج، کلاهک H نصب کنید بطوریکه انتهای آن حداقل یک متر از کف بام بالاتر بوده و در پناه ساختمان دیگر نباشد و حداقل سه متر با دیوار های جانبی فاصله داشته باشد.

از عدم انسداد دودکش در راه اندازی اطمینان حاصل نمایید و به صورت دوره ای آن را بازدید کنید.

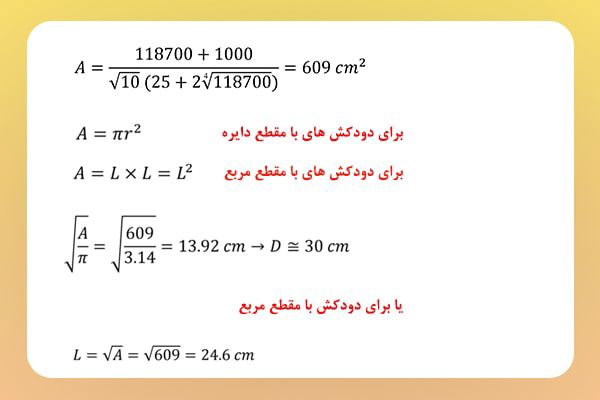

سطح مقطع تقریبی دودکش را می‌توان از فرمول زیر محاسبه نمود.


محاسبه سطح مقطع دودکش پکیج پکیج زمینی رعد

که در آن A سطح مقطع دودکش به cm2 (سانتی متر مربع) و Q ظرفیت حرارتی دیگ بر حسبkcal/h  (کیلوکالری بر ساعت) و h ارتفاع دودکش بر حسب متر می باشد.


محاسبه و انتخاب دودکش مناسب پکیج زمینی رعد 6

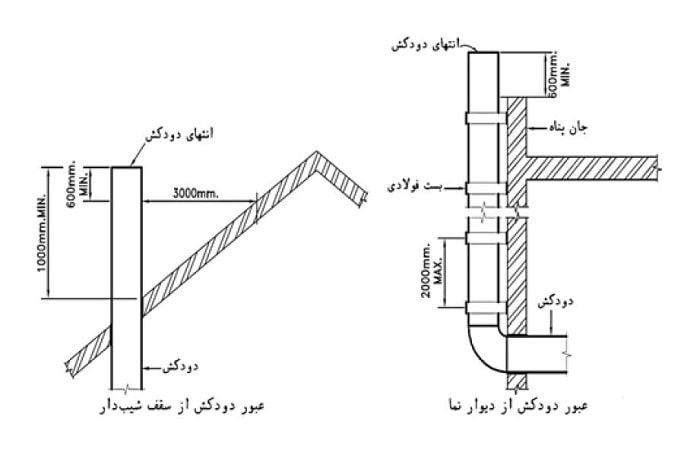

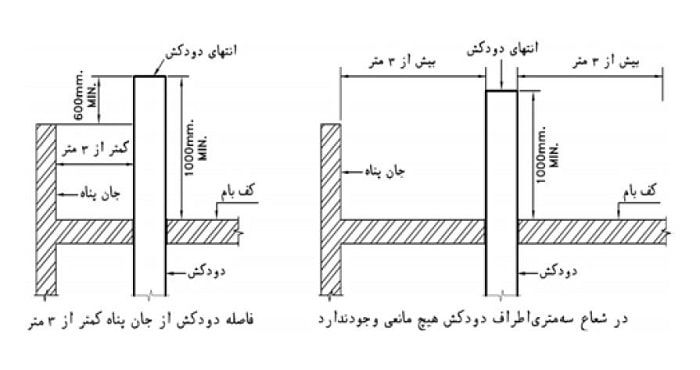

فواصل مجاز دودکش در خارج از ساختمان


فواصل مجاز دودکش پکیج زمینی رعد در خارج از ساختمان

فواصل مجاز دودکش پکیج زمینی رعد در خارج از ساختمان

مهمترین مسئله در انتخاب صحیح مشعل توجه به این نکته است که معل مورد نظر برای سیستم های حرارت مرکزی طراحی شده و دارای شرایط ایمنی مناسب، راندمان بالا و میزان استاندارد گازهای آلاینده محیط زیست باشد.

متاسفانه برخی مشعل‌های با مخلوط شعله باز که مخصوص کوره های صنعتی و آجرپزی با نرخ احتراق بالا و درجه حرارت بیش از ۶۰۰ درجه سانتیگراد و غیر قابل تنظیم می باشند، نادانسته در بازار عرضه و در دیگ های حرارت مرکزی مورد استفاده قرار می‌گیرد که سبب بروز مشکلاتی می شوند.


راهنمای انتخاب مشعل مناسب پکیج زمینی رعد 6


در انتخاب مشعل مناسب رعایت شرایط زیر ضروری می باشد.

در انتخاب نوع مشعل دقت نمایید زیرا شرایط کارکرد دیگ آبگرم شوفاژکار و همچنین نوع بهره‌برداری مصرف‌کننده و مشخصات کوره یا پاس یک دیگهای تولید آبگرم به گونه‌ای است که باید شرایط مربوط به شغل رعایت گردد.

مشعل باید از نظر شکل شعله و نسبت هوا به سوخت قابل تنظیم باشد.

در مشعل های گازوئیلی قطر نازل گازوئیل از سازنده مشعل یا سرویسکار فنی آن سوال شود. زاویه نازل بسیار بستگی به طول دیگ دارد و استفاده از نازل ۶۰ درجه نیاز به تایید سازنده دیگ خواهد داشت. لذا از نازل ۶۰ درجه به هیچ عنوان قبل از تایید سازنده استفاده نکنید.

شعله در طول و قطر نباید به هیچ نقطه از کوره دیگ برخورد نماید. طول شعله نباید از ۷۰% طول کوره بیشتر شود. نسبت هوا به سوخت در دیگ ها به دلیل حفظ راندمان، بسیار مهم است و اکسیژن مازاد احتراق از 3% نباید بیشتر شود.

انتخاب ظرفیت بیشتر از ظرفیت پلاک دیگ بستگی به دو عامل ارتفاع از سطح دریا و راندمان مشعل دارد. لذا توصیه های برخی افراد در انتخاب ۲۰% کمتر یا بیشتر از ظرفیت را بدون توجه به عوامل گفته شده نپذیرید.

در مشعل های گازی، سیستم سوخت رسانی باید کامل آب بندی و شامل شیر مخصوص گاز، فیلتر، گاورنر، دو شیر برقی، شیلنگ مطمئن و تا نخورده و صاف باشد و مشعل تراز نصب شود.

جهت انتخاب صحیح مشعل دیگ می توانید از مشاوره کارشناسان فنی بامین تهویه استفاده فرمایید. عدم رعایت هریک از موارد فوق علاوه بر زیان‌های اقتصادی مصرف سوخت اضافی و آلودگی محیط زیست از عمر طبیعی دیگ کاسته و دیگ را از گارانتی خارج می نماید.


مشکلات ناشی از انتخاب مشعل نامناسب


شعله در پکیج های حرارتی بایستی در داخل کوره به طور موازی بوده و از تمرکز نوک شعله قوی روی بدنه دیگ اجتناب گردد. تمرکز شعله روی قسمت خاصی از بدنه دیگ باعث می گردد که درجه حرارت آب در قسمت تمرکز شعله به مرحله جوش رسیده و بی کربنات ها و نمک های محلول در آب در این قسمت داغ به صورت کریستال های سخت و فاقد شکل منظم روی این سطوح داغ رسوب کنند.

معمولاً کانال عبور آب سقف دیگ در قسمت تمرکز شعله است و در این شرایط به تدریج مسیر عبور آب تنگ‌تر و بالاخره مسدود می گردد. انسداد مسیر عبور آب در اثر تمرکز شعله مشعل در این قسمت درجه حرارت را به دلیل عدم انتقال حرارت کافی به آب ۱۰۰۰ درجه سانتیگراد بالا برده و باعث سرخ شدن پره، سوختن و تنش حرارتی و ترک دیگ می‌شود.

در مشعل هایی که امکان تنظیم شعله و سرعت آن را به طور موازی در داخل کوره دیگ دارند هوا و گازهای داغ از کانال‌های پاس 2 و 3 عبور کرده و دیگ به طور یکنواخت گرم شده و از ایجاد نقطه داغ و رسوب مقطعی در دیگ جلوگیری می گردد و چنانچه به دلایل گفته شده در مطالب قبلی غلظت املاح محلول در سیکل بسته گرمایشی بالا نباشد دیگ عمر طولانی خواهد داشت.


دستور العمل های ایمنی و نگهداری پکیج زمینی رعد 6


دقت نمایید روپوش پکیج کاملاً در جای خود بسته شود و همچنین به منظور بهینه‌سازی مصرف سوخت کلیه لوله های آبگرم عایق کاری شده باشند.

بهتر است تنظیمات مشعل توسط متخصصین مربوط به کارخانه سازنده انجام گیرد. (به یاد داشته باشید تغییر درجه حرارت هوای ورودی به مشعل به تغییر نسبت هوا به سوخت منجر خواهد شد. لذا جهت بهینه‌سازی مصرف سوخت تنظیمات دوره ای ضروری است.)

نسبت به آب بندی کامل شیرها، لوله ها، فلنج ها، پمپ و لوله های گاز دقت و کنترل کافی انجام شود و سالیانه یکبار کنترل گردد.

همواره توجه نمایید که سیکل گرمایشی پر از آب باشد و در هنگام خالی بودن سیکل دیگ به سرعت دچار آسیب جدی خواهد شد.

هرگز دیگ را بدون آب روشن نکنید و هر گاه متوجه شدید که دیگ بدون آب روشن شده سعی کنید تنها با فن ورودی هوای مشعل، دیگ را تا دمای محیط سرد نمایید و باز کردن آب سرد داخل دیگ فاقد آب و با مشعل روشن، دیگ را دچار تنش های حرارتی شدید نموده و باعث آسیب جدی می‌شود.

ترموستات مستغرق روی دیگ به صورت مکرر کنترل شود که درست کار کند.

چنانچه دیگ در فضای باز است جهت جلوگیری از یخ زدن و ترکیدن دیگ دقت لازم انجام شود.

قطر دودکش و ارتفاع آن با ظرفیت مشعل متناسب انتخاب شود.

دقت نمایید مطابق آیین‌نامه‌های موجود انتهای دودکش در فضای آزاد به کلاهک های استاندارد دودکش جهت حذف اثر باد مجهز شود.

پنجره به هوای باز و هواکش لازم در موتورخانه برای احتراق مناسب و تهویه موتورخانه منظور شود.

دقت نمایید تمامی فرامین مشعل بدون تاخیر در زمان مربوطه درست باشند. این کار را توسط چند بار روشن و خاموش کردن مشعل، کنترل نمایید.

راه های خروج دود در پاس 2 و 3 بازبینی شود تا عدم وجود جسم خارجی یا ضایعات احتراق ثابت گردد.

در راه اندازی پس از سرویس سالیانه، سعی نمایید از لحاظ توزیع بار حرارتی یا عدم نشتی در محل مصرف از تمامی محل های مصرف بازدید کنید.

سالیانه حداقل یک بار کلیه سیستم های کنترل در موتورخانه مانند ترمومتر، مانومتر، آگوستات، فن هوارسان، چراغ روشنایی و رله مشعل را کنترل نمایید که صحیح کار کنند.

لوله های گاز داخل موتورخانه را دقیقاً با کف صابون چک کنید تا نشتی نداشته باشد.

از دستکاری تاسیسات موتورخانه به وسیله فرد غیرمتخصص خودداری گردد.

همواره در راه اندازی سعی کنید تا اختلاف دمای رفت و برگشت دیک از ۲۰ درجه سانتیگراد بیشتر نشود.

چنانچه مشعل یا پمپ درست کار نکرده یا دارای صدای غیرعادی باشند سیستم را خاموش و به متخصص مربوطه مراجعه فرمایید. مشعل ها جهت احتراق، هوا مصرف می نمایند. بهتر است که فن هوارسان جهت موتورخانه دیده شود و درز بندی درب ورودی موتورخانه طوری باشد که هوارسانی به مشعل با مشکل مواجه نشود.

جهت حصول دقیق درجه حرارت دیگ، ترموستات و ترمومتر روی دیگ را به طور منظم کنترل نمایید.

در مسیر خط لوله گاز به مشعل حتماً از یک شیر صافی (فیلتر گاز) استفاده گردد.


نوع سوخت پکیج زمینی شوفاژکار رعد 6


نوع سوخت پکیج زمینی رعد، گاز و گازوئیل می باشد.


موارد مصرف و کاربرد پکیج زمینی رعد 6


پکیج زمینی رعد با قابلیت سوخت گاز و گازوئیل در ویلاهای بزرگ و ساختمان‌های چند واحدی قابل استفاده می باشد. قابلیت سوزاندن گازوئیل در این پکیج آن را برای استفاده در محل هایی که لوله کشی گاز ندارند و همچنین کارکرد صحرایی در کارگاهها نیز مطلوب نموده است.


حمل و نقل پکیج زمینی رعد 6


پکیج زمینی رعد را می توان به صورت یکپارچه حمل نمود.

حمل و نقل جداگانه قطعات اصلی پکیج زمینی رعد نیز، با باز کردن قطعات آن به سادگی امکان پذیر است.


مشخصات پمپ پکیج زمینی شوفاژکار مدل رعد 6


در این پکیج به طور معمول از یک دستگاه پمپ خطی۳۲-۸۰ به منظور سیرکوله آب گرم در ساختمان استفاده شده است. و به طور سفارشی این دستگاه با پمپF  ۵۰-۱۸۰ ساخته می شود. این پمپ ها دارای سه سرعت متفاوت (I یا II یا III ) و در نتیجه سه منحنی مشخصه عملکرد (هد و دبی) می باشند که هر سرعتی دارای توان مصرفی و آمپراژ مختلف می باشد. دور پمپ را می‌توان به کمک کلید روی پمپ انتخاب کرد.


حداکثر دمای کاری پکیج زمینی شوفاژکار مدل رعد 6


حداکثر دمای کاری این پکیج ۹۰ درجه سانتیگراد می باشد.


حداکثر فشار کاری پکیج زمینی شوفاژکار مدل رعد 6


حداکثر فشار کاری این پکیج 4 بار می باشد.


درجه حفاظتی پکیج زمینی شوفاژکار مدل رعد 6


درجه حفاظتی پکیج زمینی رعد IP44 می باشد. (حفاظت در برابر پرتاب آب در تمام جهات، حفاظت در برابر اجسام صلب بیش از یک میلی متر)


قیمت پکیج زمینی شوفاژکار مدل رعد 6


با تشکر از اعتماد شما،شرکت بامین تهویه به عنوان عرضه کننده ی انواع پکیج زمینی شوفاژکار با ظرفیت های مختلف و بهترین کیفیت به مشتریان خود این امکان را می دهد که پکیج زمینی شوفاژکار مورد نظر خود را با نازل ترین قیمت انتخاب کنند. مشاورین شرکت بامین تهویه آماده ی پاسخ گویی به سوالات شما می باشند.

برای اطلاع از قیمت پکیج زمینی شوفاژکار مدل رعد 6 با کارشناسان بامین تهویه تماس حاصل نمایید.

بامین تهویه تخصصی ترین وب سایت کشور در زمینه تأسیسات

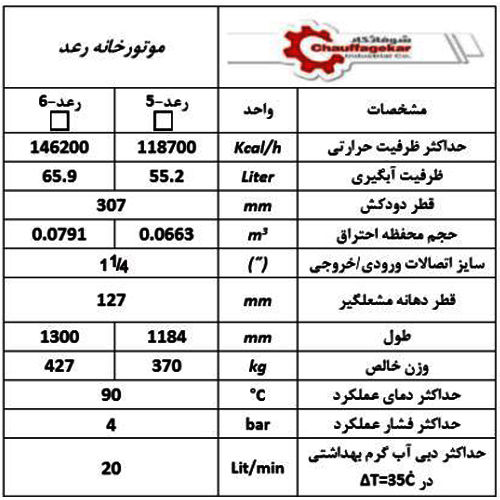

  • ظرفیت حرارتی : 146,200 کیلوکالری برساعت
  • حجم محفظه احتراق : 0.0791 مترمکعب
  • حجم آبگیری : 65.9 مترمکعب
  • قطر دهانه مشعل گیر : 127 میلیمتر
  • وزن : 427 کیلوگرم
  • قطر دودکش : 307 میلیمتر
  • حداکثر دمای کاری : 90 درجه سانتیگراد
  • سایز لوله ورودی و خروجی : 1/4 1 اینچ
  • حداکثر فشار کاری : 4 Bar
  • نوع سوخت : گاز طبیعی یا گازوئیل
  • حداکثر دبی آبگرم مصرفی : 20 L/min
  • طول : 1300 میلیمتر
  • نوع دستگاه پکیج : زمینی
  • شرکت سازنده پکیج : شوفاژ کار
