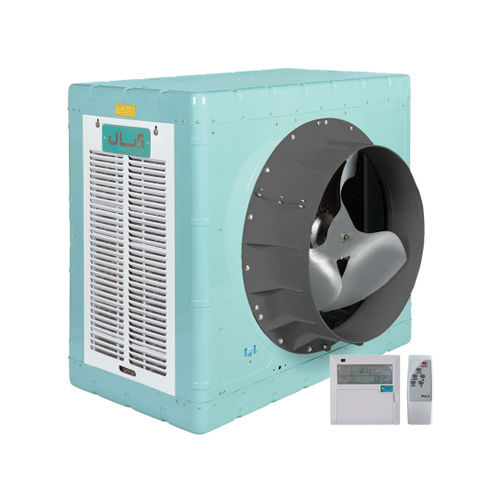

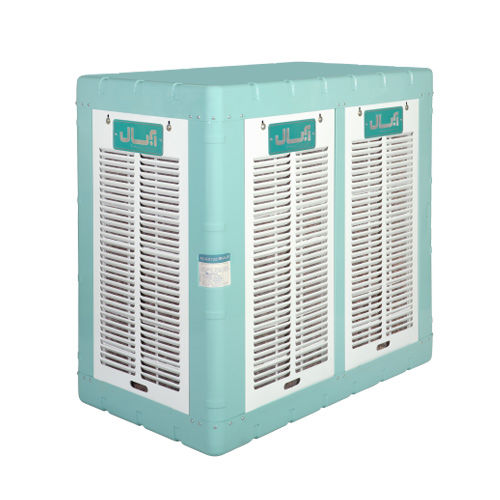

کولر آبی صنعتی آبسال آکسیال مدل AC-AX130 یکی دیگر از محصولات شرکت آبسال می باشد که از ویژگی های حائز اهمیت این مدل می توان به سبک بودن و حجم کم و قابلیت حمل آسان نسبت به کولر های صنعتی دیگر اشاره نمود.کولر آبی صنعتی آبسال آکسیال مدل AC-AX130 با قدرت موتور ۷۵۰ وات،توان مصرفی ۱۱۰۰ وات و وزن ۶۷.۷ کیلوگرم در ایران ساخته و تولید می شود.
ویژگی‌های کولر آبی صنعتی آبسال آکسیال مدل AC-AX130
- دارای پد سلولزی با ضخامت ۱۰ سانتی متر
- هوادهی و بازدهی سرمایشی بسیار خوب نسبت به اندازه کولر
- سبک و کم حجم و قابلیت حمل آسان نسبت به کولر های صنعتی دیگر
- مقاوم در برابر نوسانات ولتاژ برق بدون بروز اختلال در کارکرد کولر
- مجهز به اینورتر

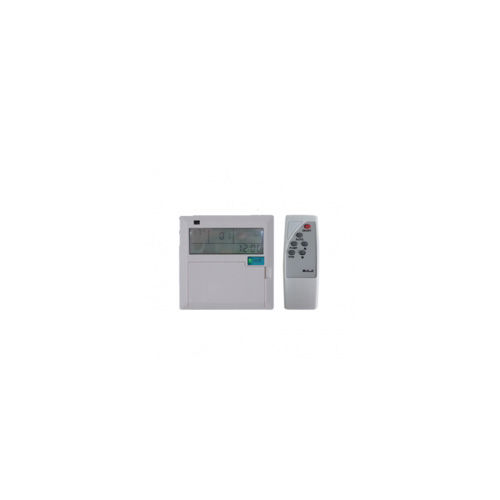

- دارای دوازده دور سرعت موتور قابل تنظیم با کلید و یا ریموت کنترل
- مجهز به دو پمپ آب مجزا
- نمایشگر دمای خروجی از کولر
- نمایشگر سطح آب
- تایمر جهت تنظیم زمان روشن و خاموش شدن کولر
- استهلاک بسیار پایین از طریق حذف قطعات مکانیکی متعدد نظیر تسمه،پولی،شفت و یاتاقان‌ها
- مجهز به برد الکترونیکی هوشمند دارای محافظ جان جهت جلوگیری از برق گرفتگی سرویسکاران و مصرف کنندگان
- فیلتر های هوا:
هر یک از پدهای سلولزی مجهز به یک عدد فیلتر هوای مجزا و قابل شستشو هستند که از ورود گرد و غبار و حشرات جلوگیری می کنند.
- راندمان بالا:
سطح یکنواخت و حفره های یکسان پدهای سلولزی و جذب بالا و یکنواخت آب در آنها باعث افزایش بازده سرمایشی کولر شده است.

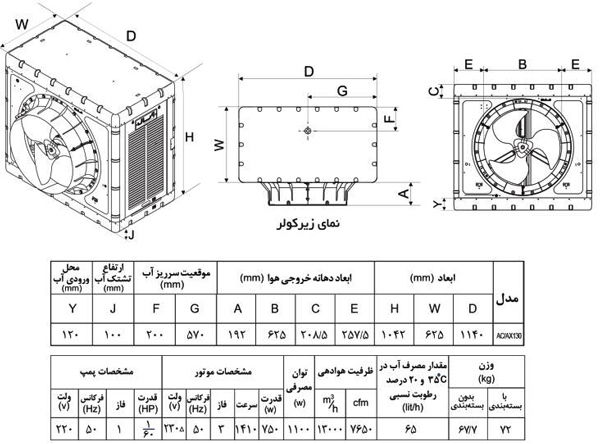

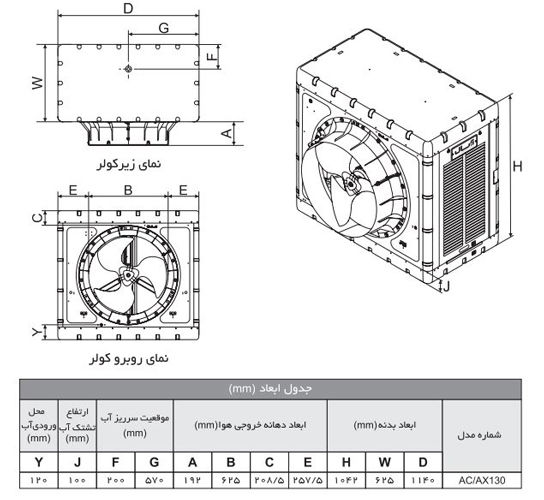

ابعاد کولر آبی صنعتی آبسال آکسیال مدل AC-AX130
کولر آبی صنعتی آبسال آکسیال مدل AC-AX130 به ابعاد ۱۰۴۲-۶۲۵-۱۱۴۰ (عمق-پهنا-ارتفاع)، ظرفیت هوادهی ۱۳۰۰۰-۷۶۵۰ مترمکعب بر ساعت و وزن ۶۷.۷ کیلوگرم تولید و ساخته می شود.پیشنهاد می شود قبل از خرید و انتخاب کولر آبی صنعتی آبسال فضای مورد نیاز برای نصب کولر را اندازه گیری نمایید.
روش نصب کولر آبی صنعتی آبسال آکسیال مدل AC-AX130
شرایط نصب کولر آبی صنعتی در محیط باز و پشت بام و پشت پنجره
1.نصب کولر آبی صنعتی آبسال آکسیال مدل AC-AX130 در محیط باز
هشدار: در صورت استفاده از کولر بدون کانال کشی،حتما شبکه محافظ جلوی خروجی کولر نصب گردد.(جهت تهیه شبکه محافظ،به خدمات پس از فروش آبسال مراجعه نمایید.)
2. نصب کولر آبی صنعتی آبسال آکسیال مدل AC-AX130 در پشت بام
3. نصب کولر آبی صنعتی آبسال آکسیال مدل AC-AX130 در پشت پنجره
هشدار:نصب کولر بایستی توسط سرویس کار مجاز آبسال صورت بگیرد.
1. ابتدا محل مناسب قرار گیری کولر را مشخص کنید برای انتخاب محل نصب کولر آبی صنعتی نکته‌های زیر را باید در نظر داشت.
- اطراف کولر باید از سه طرف باز باشد.
- نزدیک لوله فاضلاب و هواکش آشپزخانه نباشد.
- تا جایی که ممکن است زیر سایه و در مسیر وزش باد نصب شود.
- محل نصب باید به گونه ای انتخاب شود که سرویس سالیانه و بازدید ماهیانه کولر به راحتی امکان پذیر باشد.
- کولر نباید کنار پرتگاه یا روی پایه لرزان نصب شود.
- موارد استفاده این کولر در کارخانجات، سوپرمارکت ها، هتل ها و سایر اماکن عمومی می باشد.
- سیم ها و سیستم برق کشی کولر نباید در مسیر رفت و آمد یا روی زمین قرار گیرد.
2. کولر باید بر روی پایه مخصوص نصب شود.
3. بایستی کولر در محل خود تراز باشد.
4. سیم کلید را از داخل کیسه ضمائم خارج کرده و به برد و کلید متصل کنید.
5. نگهدارنده کلید را از داخل کیسه ضمائم خارج کرده و بوسیله دو عدد پیچ خودکار (داخل کیسه موجود است)،جلوی کولر یا روی دیوار در محل مناسب نصب کنید.
6. شناور از داخل کیسه ضمائم خارج کرده و در محل خود نصب کنید.
7. اتصالات برقی کولر باید منطبق با نقشه سیم کشی و رعایت ایمنی کامل فقط توسط سرویس کار مجاز آبسال نصب گردد.
8. لوله سرریز آب را به کف کولر متصل کنید.
9. شلنگ آبرسانی را به کولر متصل کنید سپس شیر اصلی را باز کنید و شناور را تنظیم نمایید تا کولر پر از آب شود. سطح آب بایستی یک سانتی متر پایین تر از لوله سرریز آب باشد.
10. اتصالات برقی و لوله‌های آب را مجدد چک کنید.
هشدار توجه داشته باشید که سیمهای داخل کولر بایستی با بست سیم کاملا مهار شده باشد و آویزان و رها نباشد.
11. درب کولر را ببندید
12. دوشاخه کابل برق اصلی را به پریز متصل کنید.
13. پس از مطالعه نحوه کارکرد کلید و ریموت کولر را روشن کنید.
راهنمای اتصال آب کولر آبی صنعتی آبسال آکسیال مدل AC-AX130 به شیر آب
1. ابتدا فلکه اصلی آب ساختمان را ببندید.
2.شیر آب را باز کنید و بجای آن یک مغزی نصب کنید
3. یک سه راهی به مغزی وصل کنید.
4. شیر آب برداشته شده را به طرف دوم سه راهی ببندید
5. یک عدد شیر فلکه کولری (دارای ورودی ۱/۲ و خروجی ۱/۴ ) را به طرف دیگر سه راهی وصل کنید.
6. یک طرف لوله( آلومینیومی یا مسی یا پلاستیکی به قطر ۶ میلیمتر) را بوسیله مهره و ممک به شیر فلکه کولر ببندید.
7. طرف دیگر لوله را به وسیله مهره رابط شناور (داخل کیسه ضمائم موجود است) به شیر شناور وصل نمایید. هشدار:محل اتصالات باید آب بندی شود.
